EB13E2H2H-4.000M TR

产品分类: 有源晶振
厂牌: ECLIPTEK
产品描述: 日蚀 XO振荡器, 4MHz, CMOS输出
供应商型号: 3572949
供应商: 海外现货
标准整包数: 1

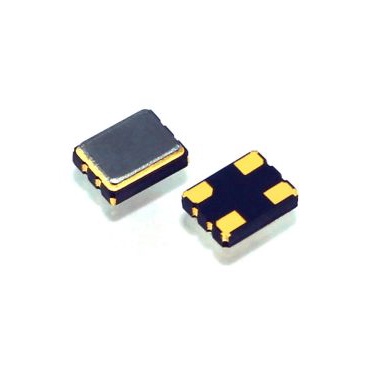

ECLIPTEK 有源晶振 EB13E2H2H-4.000M TR

EB13E2H2H-4.000M TR概述

    电子元器件产品技术手册

    1. 产品简介


    本产品为 Ecliptek EB13E2H2H-4.000M TR 晶振时钟振荡器(SPXO),采用LVCMOS(CMOS)输出逻辑类型,工作电压为3.3V直流,封装尺寸为2.5mm x 3.2mm,适合表面贴装(SMD)。这款晶振适用于各种需要高精度时钟信号的应用场景,如通信设备、工业自动化控制系统等。

    2. 技术参数


    - 额定频率:4.000MHz
    - 频率容差/稳定性:±50ppm(包含所有条件下的校准容差、温度范围内的频率稳定性、电源电压变化、负载变化、一年内的老化、冲击和振动)
    - 电源电压:3.3Vdc ±5%
    - 输入电流:3mA最大值
    - 输出电压:逻辑高(Voh)最小值为90% Vdd;逻辑低(Vol)最大值为10% Vdd
    - 上升/下降时间:最大值5ns(测量波形20%-80%处)
    - 占空比:50% ±5%
    - 负载驱动能力:最大15pF
    - 引脚连接:第1引脚为三态(高阻态)
    - 休眠电流:最大10μA(关闭输出:高阻态)
    - RMS相位抖动:最大1ps(频率范围12kHz到20MHz)
    - 启动时间:最大10ms
    - 存储温度范围:-55°C至+125°C

    3. 产品特点和优势


    - 高精度:在宽广的温度范围内保持频率稳定性,保证了高精度的时钟信号输出。
    - 低功耗:通过内部电路设计实现低功耗,适用于便携式和电池供电设备。
    - 高性能:具备快速的上升/下降时间和准确的占空比控制,确保信号完整性。
    - 可靠性:通过多项环境测试(如温度循环、振动、机械冲击等),确保在严苛环境中仍能正常工作。

    4. 应用案例和使用建议


    - 通信设备:在无线通信模块中,提供稳定的时钟参考信号,提高数据传输的准确性。
    - 工业控制系统:在自动化生产线中,确保各个部件之间的时间同步,提高系统响应速度和可靠性。
    - 嵌入式系统:作为系统主时钟,确保整个系统的协调运作。
    使用建议:
    - 在焊接过程中,推荐使用高温度红外/对流焊接方法,并严格遵循推荐的温度曲线,以避免热冲击造成的损坏。
    - 使用外部陶瓷旁路电容可以提高电路稳定性和抗干扰性能,推荐在靠近芯片的引脚附近放置0.01µF和0.1µF电容。
    - 建议使用具有高阻抗、高频带宽的探针进行测量,以确保测量结果的准确性。

    5. 兼容性和支持


    - 兼容性:本产品兼容多种电路设计和板级布局,适用范围广泛。
    - 支持:Ecliptek公司提供详细的用户手册和技术支持服务,确保用户能够正确安装和使用产品。此外,还可以从授权分销商Mouser Electronics获得产品详细信息和采购支持。

    6. 常见问题与解决方案


    - 问题1:启动时间过长。
    - 解决方案:检查电源电压是否在推荐范围内,适当调整负载电容值。

    - 问题2:输出信号失真。
    - 解决方案:检查电路布局是否合理,适当增加旁路电容数量。

    7. 总结和推荐


    总结:Ecliptek EB13E2H2H-4.000M TR是一款集高精度、低功耗和高可靠性的晶振时钟振荡器。它不仅适用于通信和工业控制等领域,还能在多种恶劣环境下保持良好的工作状态。
    推荐:鉴于其卓越的性能和广泛的应用领域,强烈推荐在设计需要高精度时钟信号的电子产品时选择该款晶振。

EB13E2H2H-4.000M TR参数

参数
频率 4MHz
频率稳定性 ±50ppm
频率容差 -
长*宽*高 3.2mm*2.5mm*900μm
安装方式 贴片安装

EB13E2H2H-4.000M TR厂商介绍

Ecliptek是一家全球领先的频率控制和时钟解决方案提供商,专注于为电信、工业、*事和商业市场提供高质量的晶体振荡器、晶体滤波器和时钟模块。公司的产品线覆盖了广泛的频率控制设备,包括晶体振荡器、晶体滤波器、时钟模块和时钟分配器等。

Ecliptek的主营产品分类主要包括:
1. 晶体振荡器:包括SPXO(压控晶体振荡器)、TCXO(温度补偿晶体振荡器)、OCXO(恒温晶体振荡器)等。
2. 晶体滤波器:提供多种频率范围和带宽的晶体滤波器,用于信号处理和频率选择。
3. 时钟模块:集成了振荡器和时钟分配功能的模块,用于提供精确的时钟信号。
4. 时钟分配器:用于将时钟信号分配到多个设备或系统。

Ecliptek的产品广泛应用于通信系统、无线基站、**通信、GPS系统、工业控制系统、*事和**电子设备等领域。

Ecliptek的优势在于:
- 高品质:提供符合国际标准的高品质产品。
- 定制化服务:能够根据客户需求提供定制化的频率控制解决方案。
- 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。
- 技术创新:持续投入研发,推动频率控制技术的创新和进步。

EB13E2H2H-4.000M TR数据手册

厂牌 PDF简要描述 下载
ECLIPTEK 有源晶振 ECLIPTEK EB13E2H2H-4.000M TR EB13E2H2H-4.000M TR数据手册

EB13E2H2H-4.000M TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
