EB2532YA12-13.560M TR

产品分类: 无源晶振
厂牌: ECLIPTEK
产品描述: 12pF ±30ppm ±50ppm 13.56MHz 80Ω SMD-3225-4P 贴片安装 3.2mm*2.5mm*800μm
供应商型号: 3264668
供应商: 海外现货
标准整包数: 5

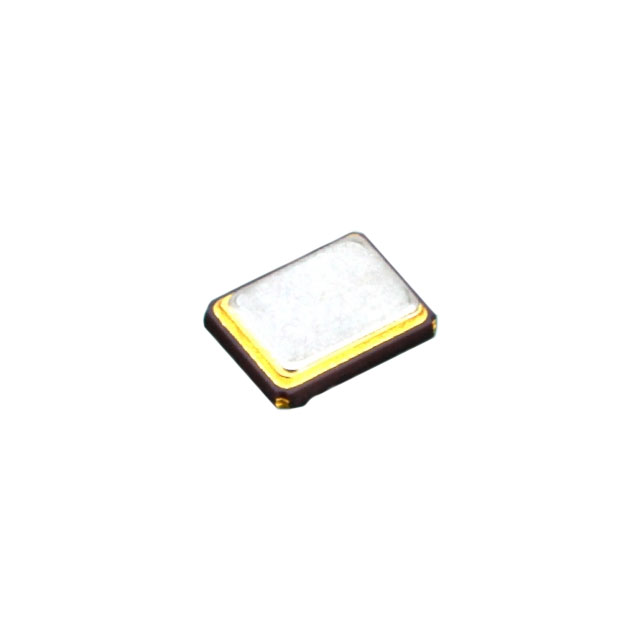

ECLIPTEK 无源晶振 EB2532YA12-13.560M TR

EB2532YA12-13.560M TR概述

    电子元器件技术手册解析:EB2532YA12-13.560M TR

    产品简介


    EB2532YA12-13.560M TR 是一款适用于汽车级应用的石英晶体谐振器,尺寸为 2.5mm x 3.2mm x 0.8mm,并采用 4 引脚陶瓷表面贴装(SMD)封装。这款石英晶体谐振器主要用于高频通信系统,如射频识别(RFID)读写器和近场通信(NFC)设备。它的主要功能是提供精确的频率基准,确保设备在各种工作条件下的稳定运行。

    技术参数


    - 频率:13.560 MHz
    - 频率容差/稳定性:25°C 下 ±30 ppm;-40°C 至 +125°C 范围内 ±50 ppm
    - 老化率:25°C 下最大 ±3 ppm/年
    - 负载电容:12 pF 并联谐振
    - 并联电容 (C0):最大 3 pF
    - 等效串联电阻 (ESR):最大 80 欧姆
    - 工作模式:AT 切割基础
    - 驱动功率:最大 200 µW
    - 存储温度范围:-50°C 至 +150°C
    - 绝缘电阻:最小 500 兆欧(100 Vdc 测量)

    产品特点和优势


    - 高精度频率基准:保证设备在极端环境下的工作稳定性。
    - 宽工作温度范围:适应从 -40°C 到 +125°C 的广泛温度范围。
    - 高性能驱动功率:最高 200 µW 的驱动功率使得它能够应用于多种高功耗场景。
    - 耐高温及防潮设计:通过 MIL-STD-883 和其他标准测试,确保其在恶劣环境下依然可靠。

    应用案例和使用建议


    这款石英晶体谐振器广泛应用于汽车电子、RFID 读写器和 NFC 设备中。在汽车电子中,它可以用于发动机控制单元、ABS 系统等需要高精度频率基准的应用。在 RFID 和 NFC 设备中,它可以提供稳定的信号源,确保无线通信的可靠性。
    使用建议:
    - 在焊接过程中,遵循推荐的回流焊方法进行操作,以避免因焊接不当导致的产品损坏。
    - 注意保护引脚不受机械损伤,在安装前确保焊接区域干净无尘。

    兼容性和支持


    EB2532YA12-13.560M TR 采用通用的 SMD 封装,兼容大多数现有的 PCB 设计。制造商 Ecliptek 提供详细的技术支持和售后服务,包括快速响应的技术咨询和维修服务。

    常见问题与解决方案


    - 问题:如何避免焊接过程中的损坏?
    解决方案:严格按照推荐的回流焊参数进行操作,控制好温度和时间,避免过高的峰值温度和长时间的高温暴露。
    - 问题:产品在使用中出现信号不稳定的情况?
    解决方案:检查焊接质量和连接线是否完好,确认外部干扰源,必要时更换新的谐振器。

    总结和推荐


    总体而言,EB2532YA12-13.560M TR 是一款高性能、高可靠性的石英晶体谐振器,非常适合应用于汽车电子、RFID 和 NFC 设备中。其宽工作温度范围和高精度频率基准使其在市场上具有很强的竞争力。强烈推荐在需要高稳定性和高可靠性频率基准的应用场景中使用。
    以上是对 Ecliptek 公司生产的 EB2532YA12-13.560M TR 汽车级石英晶体谐振器的全面分析。希望这些信息对您的选择和使用有所帮助。

EB2532YA12-13.560M TR参数

参数
频率容差 ±30ppm
等效串联电阻 80Ω
频率 13.56MHz
驱动电平 -
负载电容 12pF
频率稳定性 ±50ppm
长*宽*高 3.2mm*2.5mm*800μm
通用封装 SMD-3225-4P
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

EB2532YA12-13.560M TR厂商介绍

Ecliptek是一家全球领先的频率控制和时钟解决方案提供商,专注于为电信、工业、*事和商业市场提供高质量的晶体振荡器、晶体滤波器和时钟模块。公司的产品线覆盖了广泛的频率控制设备,包括晶体振荡器、晶体滤波器、时钟模块和时钟分配器等。

Ecliptek的主营产品分类主要包括:
1. 晶体振荡器:包括SPXO(压控晶体振荡器)、TCXO(温度补偿晶体振荡器)、OCXO(恒温晶体振荡器)等。
2. 晶体滤波器:提供多种频率范围和带宽的晶体滤波器,用于信号处理和频率选择。
3. 时钟模块:集成了振荡器和时钟分配功能的模块,用于提供精确的时钟信号。
4. 时钟分配器:用于将时钟信号分配到多个设备或系统。

Ecliptek的产品广泛应用于通信系统、无线基站、**通信、GPS系统、工业控制系统、*事和**电子设备等领域。

Ecliptek的优势在于:
- 高品质:提供符合国际标准的高品质产品。
- 定制化服务:能够根据客户需求提供定制化的频率控制解决方案。
- 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。
- 技术创新:持续投入研发,推动频率控制技术的创新和进步。

EB2532YA12-13.560M TR数据手册

厂牌 PDF简要描述 下载
ECLIPTEK 无源晶振 ECLIPTEK EB2532YA12-13.560M TR EB2532YA12-13.560M TR数据手册

EB2532YA12-13.560M TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 4.1104
50+ ¥ 3.6829
250+ ¥ 3.6829
500+ ¥ 3.6171
1500+ ¥ 3.6171
3000+ ¥ 3.5514
15000+ ¥ 3.5514
30000+ ¥ 3.5514
库存: 0
起订量: 15 增量: 0
交货地:
最小起订量为:5
合计: ¥ 0
