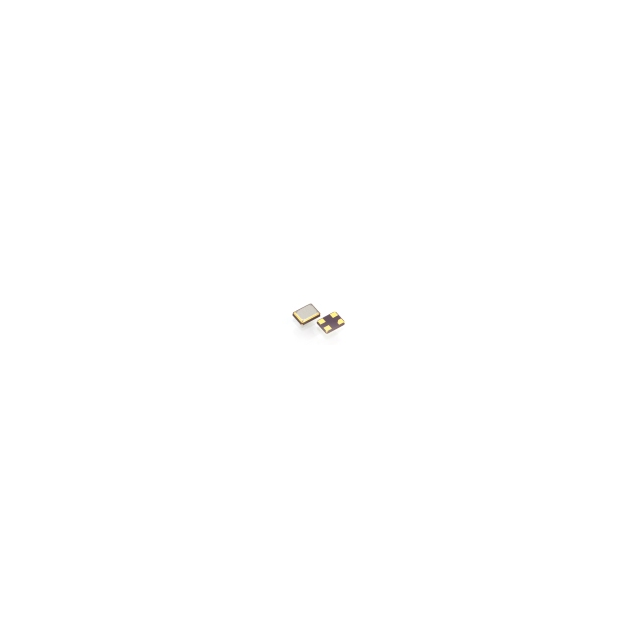

EA2532LA18-32.000M TR

产品分类: 无源晶振
厂牌: ECLIPTEK
产品描述: 18pF ±15ppm ±30ppm 32MHz 50Ω SMD-3225-4P 贴片安装 3.2mm*2.5mm*800μm
供应商型号: ET-3264601
供应商: 海外现货
标准整包数: 1
ECLIPTEK 无源晶振 EA2532LA18-32.000M TR

EA2532LA18-32.000M TR概述


    产品简介


    本文档介绍了Ecliptek公司的EA2532LA18-32.000M TR石英晶体谐振器。这是一种小型化表面贴装(SMD)电子元件,尺寸仅为2.5mm x 3.2mm x 0.8mm。该产品主要用于频率控制和时钟同步应用,如无线通信设备、网络设备和消费电子品等。

    技术参数


    - 基本规格
    - 尺寸: 2.5mm x 3.2mm x 0.8mm
    - 引脚配置: 4个引脚(Pin 1和Pin 3为晶体,Pin 2和Pin 4为盖/接地)

    - 电气特性
    - 标称频率: 32.000MHz
    - 频率容差/稳定性:
    - 25°C下±15ppm
    - -40°C到+85°C下±30ppm
    - 老化率: 在25°C条件下最大±3ppm/年
    - 负载电容: 并联共振型,18pF
    - 并联电容(C0): 最大5pF
    - 等效串联电阻(ESR): 最大50Ω
    - 工作模式: AT切型基频
    - 驱动功率: 最大100µW
    - 环境与机械规格
    - 存储温度范围: -40°C至+150°C
    - 绝缘电阻: 最小500兆欧(测试电压100Vdc)
    - 抗静电能力: MIL-STD-883, Method 3015, Class 1,HBM:1500V
    - 耐溶剂性: MIL-STD-202, Method 215
    - 焊料耐热性: MIL-STD-202, Method 210, Condition K
    - 湿气敏感度: J-STD-020, MSL 1
    - 振动耐受性: MIL-STD-883, Method 2007, Condition A
    - 冲击耐受性: MIL-STD-883, Method 2002, Condition B
    - 温循耐受性: MIL-STD-883, Method 1010, Condition B
    - 焊接方法: 红外/对流高温度焊接或红外/对流低温度焊接

    产品特点和优势


    EA2532LA18-32.000M TR具有以下特点和优势:
    - 小巧尺寸: 占用空间少,适用于高度集成的设计。
    - 高稳定性: 频率稳定性高,适用于要求严格的场合。
    - 抗环境应力: 经过严格测试,可适应多种恶劣环境条件。
    - 多焊接方法兼容: 可使用多种焊接工艺,提高生产灵活性。
    - 长期可靠性: 高绝缘电阻和优良的抗老化能力,确保长期运行稳定。

    应用案例和使用建议


    应用案例:
    - 无线通信设备: 如蓝牙模块、Wi-Fi模块等。
    - 网络设备: 如路由器、交换机等。
    - 消费电子产品: 如智能手表、便携式音响等。
    使用建议:
    - PCB设计建议: 设计时应考虑谐振器的尺寸和引脚配置,合理布局和散热设计。
    - 焊接建议: 推荐使用高温度和低温度红外/对流焊接方法,具体温度和时间参数请参考相关资料。

    兼容性和支持


    - 兼容性: 该产品采用标准的4引脚配置,易于与其他SMD元件连接。
    - 技术支持: 厂商提供详细的技术文档和焊接指导,同时还有专业的客户服务支持。

    常见问题与解决方案


    - 问题: 焊接后出现空焊。
    - 解决方案: 检查焊接温度和时间是否符合推荐值;确认焊盘设计是否正确。

    - 问题: 频率不稳定。
    - 解决方案: 检查工作环境温度是否超出规定范围;检查负载电容是否匹配。

    总结和推荐


    综合评估:
    EA2532LA18-32.000M TR是一款设计紧凑、性能稳定的石英晶体谐振器。它的高精度频率和良好的抗环境应力能力使其成为众多应用场合的理想选择。推荐用于需要精确频率控制和长期稳定性的电子产品设计。
    综上所述,Ecliptek公司的EA2532LA18-32.000M TR石英晶体谐振器是高性能电子系统中不可或缺的关键元件,非常值得推荐使用。

EA2532LA18-32.000M TR参数

参数
负载电容 18pF
频率稳定性 ±30ppm
频率容差 ±15ppm
等效串联电阻 50Ω
频率 32MHz
驱动电平 -
长*宽*高 3.2mm*2.5mm*800μm
通用封装 SMD-3225-4P
安装方式 贴片安装
包装方式 卷带包装

EA2532LA18-32.000M TR厂商介绍

Ecliptek是一家全球领先的频率控制和时钟解决方案提供商,专注于为电信、工业、*事和商业市场提供高质量的晶体振荡器、晶体滤波器和时钟模块。公司的产品线覆盖了广泛的频率控制设备,包括晶体振荡器、晶体滤波器、时钟模块和时钟分配器等。

Ecliptek的主营产品分类主要包括:
1. 晶体振荡器:包括SPXO(压控晶体振荡器)、TCXO(温度补偿晶体振荡器)、OCXO(恒温晶体振荡器)等。
2. 晶体滤波器:提供多种频率范围和带宽的晶体滤波器,用于信号处理和频率选择。
3. 时钟模块:集成了振荡器和时钟分配功能的模块,用于提供精确的时钟信号。
4. 时钟分配器:用于将时钟信号分配到多个设备或系统。

Ecliptek的产品广泛应用于通信系统、无线基站、**通信、GPS系统、工业控制系统、*事和**电子设备等领域。

Ecliptek的优势在于:
- 高品质:提供符合国际标准的高品质产品。
- 定制化服务:能够根据客户需求提供定制化的频率控制解决方案。
- 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。
- 技术创新:持续投入研发,推动频率控制技术的创新和进步。
