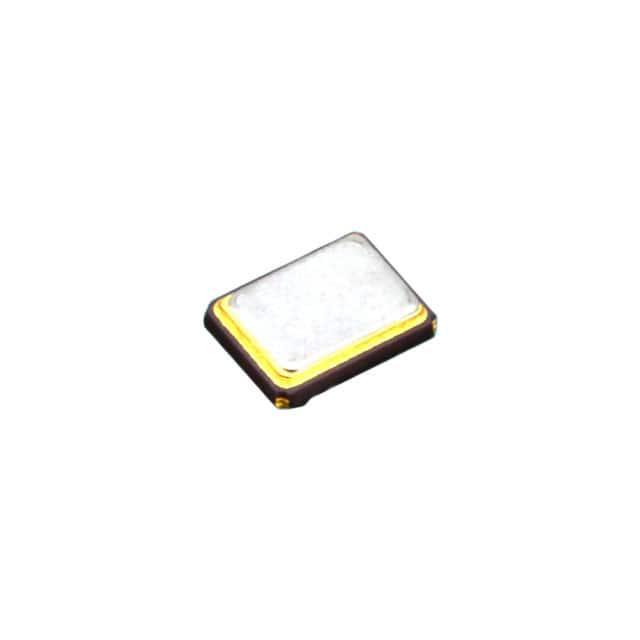

EB1216JA10-27.000M TR

产品分类: 无源晶振
厂牌: ECLIPTEK
产品描述: 10pF ±15ppm ±30ppm 27MHz 150Ω 贴片安装 1.6mm*1.2mm*400μm
供应商型号: 3264620
供应商: 海外现货
标准整包数: 5
ECLIPTEK 无源晶振 EB1216JA10-27.000M TR

EB1216JA10-27.000M TR概述

    EB1216 Series 晶振技术手册解析

    1. 产品简介


    EB1216 系列是一款由 Ecliptek 生产的 AT-Cut 基频石英晶体谐振器。该系列谐振器主要应用于高精度频率控制领域,广泛用于汽车、通信、医疗设备、消费电子等领域。其小型化设计(1.2mm x 1.6mm x 0.4mm)使其特别适合于空间受限的应用场景。

    2. 技术参数


    以下是 EB1216 系列的技术参数摘要:
    - 额定频率范围:24MHz 到 50MHz
    - 频率容差/稳定性:
    - ±50ppm @ 25°C,±100ppm 范围为 -40°C 至 +85°C
    - ±30ppm @ 25°C,±50ppm 范围为 -40°C 至 +85°C
    - ±15ppm @ 25°C,±30ppm 范围为 -40°C 至 +85°C
    - ±10ppm @ 25°C,±20ppm 范围为 -40°C 至 +85°C
    - 老化率:在 25°C 下最大为 ±3ppm/年
    - 负载电容:串联谐振至 32pF 并联谐振
    - 并联电容:最大 5pF
    - 等效串联电阻:24MHz 至 39.999999MHz 最大 150Ω,40MHz 至 50MHz 最大 100Ω
    - 驱动功率:最大 100μW
    - 杂散响应:从 Fo 到 Fo + 5000ppm 的衰减最小为 -3dB
    - 存储温度范围:-50°C 至 +150°C
    - 绝缘电阻:最低 500MΩ
    - 湿度敏感等级:1 级

    3. 产品特点和优势


    - 高频率精度:在各种温度范围内保持极高的频率精度,确保设备运行稳定。
    - 宽温度范围适应性:能够在极端温度条件下正常工作,满足恶劣环境下的应用需求。
    - 小型化设计:1.2mm x 1.6mm x 0.4mm 的紧凑尺寸,便于集成到各类便携式和空间受限的设备中。
    - 高可靠性:具备出色的电气特性和机械强度,适用于严苛的工业环境。

    4. 应用案例和使用建议


    应用案例:
    - 汽车电子:如发动机控制系统、安全气囊系统、车载娱乐系统等。
    - 通信设备:如路由器、基站、手机等无线通信设备。
    - 医疗设备:如心率监测仪、超声波设备等。
    使用建议:
    - 在选择晶振时,根据具体应用场景和频率需求选择合适的型号。
    - 确保焊接工艺符合推荐的焊锡回流方法,避免因焊接不良导致的产品损坏。
    - 在使用过程中注意环境温度变化对频率的影响,适当进行校准和调整。

    5. 兼容性和支持


    EB1216 系列与标准的 4 引脚 SMD 封装兼容,可方便地集成到现有电路板设计中。制造商提供了详尽的技术支持和售后保障服务,确保用户能够获得及时有效的技术支持。

    6. 常见问题与解决方案


    - 问题:频率不稳定
    - 解决方案:检查电路设计是否合理,特别是负载电容是否匹配。如果有必要,更换符合要求的负载电容。

    - 问题:温度补偿效果不佳
    - 解决方案:确认设备的工作温度是否超出晶振的额定温度范围。如有需要,考虑添加外部温度补偿电路。
    - 问题:驱动功率过高
    - 解决方案:检查电路的驱动信号是否过大。适当降低驱动信号的幅度,以减少功耗和延长使用寿命。

    7. 总结和推荐


    总结:
    EB1216 系列凭借其高精度、宽温度适应性和高可靠性,在多个领域表现出色。它不仅适用于严苛的工业环境,还特别适合于空间受限的应用场景。其紧凑的设计和优良的电气特性使其在市场上具有很强的竞争力。
    推荐:
    综上所述,强烈推荐使用 EB1216 系列石英晶体谐振器。它能够满足大部分高精度频率控制需求,并且在恶劣环境下仍能保持优异的性能。

EB1216JA10-27.000M TR参数

参数
驱动电平 -
负载电容 10pF
频率稳定性 ±30ppm
频率容差 ±15ppm
等效串联电阻 150Ω
频率 27MHz
长*宽*高 1.6mm*1.2mm*400μm
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

EB1216JA10-27.000M TR厂商介绍

Ecliptek是一家全球领先的频率控制和时钟解决方案提供商,专注于为电信、工业、*事和商业市场提供高质量的晶体振荡器、晶体滤波器和时钟模块。公司的产品线覆盖了广泛的频率控制设备,包括晶体振荡器、晶体滤波器、时钟模块和时钟分配器等。

Ecliptek的主营产品分类主要包括:
1. 晶体振荡器:包括SPXO(压控晶体振荡器)、TCXO(温度补偿晶体振荡器)、OCXO(恒温晶体振荡器)等。
2. 晶体滤波器:提供多种频率范围和带宽的晶体滤波器,用于信号处理和频率选择。
3. 时钟模块:集成了振荡器和时钟分配功能的模块,用于提供精确的时钟信号。
4. 时钟分配器:用于将时钟信号分配到多个设备或系统。

Ecliptek的产品广泛应用于通信系统、无线基站、**通信、GPS系统、工业控制系统、*事和**电子设备等领域。

Ecliptek的优势在于:
- 高品质:提供符合国际标准的高品质产品。
- 定制化服务:能够根据客户需求提供定制化的频率控制解决方案。
- 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。
- 技术创新:持续投入研发,推动频率控制技术的创新和进步。

EB1216JA10-27.000M TR数据手册

厂牌 PDF简要描述 下载
ECLIPTEK 无源晶振 ECLIPTEK EB1216JA10-27.000M TR EB1216JA10-27.000M TR数据手册

EB1216JA10-27.000M TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
