EC3645TS-25.000M TR

产品分类: 有源晶振
厂牌: ECLIPTEK
产品描述: 日蚀 XO振荡器, 25MHz, CMOS输出
供应商型号: 2192053
供应商: 海外现货
标准整包数: 5

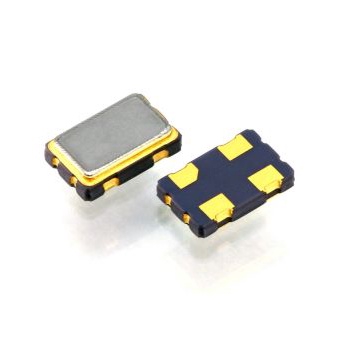

ECLIPTEK 有源晶振 EC3645TS-25.000M TR

EC3645TS-25.000M TR概述


    产品简介


    Ecliptek EC3645TS-25.000M TR 晶振
    本产品是一款适用于广泛电子设备的石英晶体时钟振荡器(SPXO),提供LVCMOS(互补金属氧化物半导体)输出。其主要特点是具有稳定的频率输出、低功耗和紧凑的设计,主要应用于消费电子产品、通信设备、计算机及网络设备等领域。具体来说,它可以在计算机主板、手机、路由器和其他各种需要稳定时钟信号的场合中找到其身影。

    技术参数


    基本规格
    - 型号: EC3645TS-25.000M TR
    - 尺寸: 3.2mm x 5.0mm (陶瓷表面贴装)
    - 引脚数: 4
    - 工作电压: 3.3Vdc ±10%
    - 最大输入电流: 10mA
    频率参数
    - 标称频率: 25.000MHz
    - 频率容差/稳定性: ±50ppm(包括所有条件:校准偏差、温度范围内的频率稳定性、供电电压变化、负载变化、一年内老化等)
    环境参数
    - 工作温度范围: -10°C 至 +70°C
    - 存储温度范围: -55°C 至 +125°C
    电气参数
    - 逻辑高电平(Voh): 90% 的 Vdd 最小值(IOH = -4mA)
    - 逻辑低电平(Vol): 10% 的 Vdd 最大值(IOL = +4mA)
    - 上升/下降时间: 6ns 最大值(20%-80% 波形)
    - 占空比: 50% ±10%
    - 负载驱动能力: 15pF 最大值
    - 电源关闭电流: 10μA 最大值
    - 峰值相位抖动: 1ps 最大值(12kHz 至 20MHz 偏移频率)
    - 启动时间: 10ms 最大值

    产品特点和优势


    特点:
    - 高精度:频率稳定性和容差符合高标准,确保可靠的时间基准。
    - 紧凑设计:体积小、重量轻,易于集成到多种小型化电子产品中。
    - 稳定性好:适应宽广的工作温度范围,具备出色的温度稳定性。
    - 低功耗:即使在全速运行时也能保持低功耗,延长电池寿命。
    - 优异的机械性能:通过多项严苛的机械测试,保证在恶劣环境中仍能正常工作。
    优势:
    - 提供了在各种复杂环境下的优异性能表现,特别适合那些对频率稳定性有极高要求的应用。
    - 采用了先进的封装技术和材料,显著提高了可靠性,减少电磁干扰(EMI)。
    - 支持宽电压范围,简化了系统设计,使得产品更具灵活性和适应性。
    - 快速启动时间和低相位噪声使这款振荡器成为需要高性能时钟源的设备的理想选择。

    应用案例和使用建议


    应用场景:
    - 服务器、路由器等网络设备中用作时钟同步;
    - 手机、平板电脑等便携式设备中的系统时钟;
    - 消费电子设备,如智能电视、智能家居设备中的定时功能。
    使用建议:
    - 在电路板设计时,应根据测试电路图进行精确布线,以确保良好的电气性能和稳定性。
    - 使用过程中注意保持合适的散热措施,避免过热引起的性能下降。
    - 在连接到电源前,请确保电源已经稳定并且满足规定的电压和电流要求。

    兼容性和支持


    兼容性:
    - 该产品与大多数标准的3.3V LVCMOS接口兼容,可直接用于现有设备中。
    - 由于其稳定的频率输出,可以与各种处理器、FPGA和ASIC等芯片无缝对接。
    支持与维护:
    - 供应商提供详细的技术文档和在线技术支持,帮助客户解决可能出现的各种问题。
    - 产品附带全面的质量保证体系,保证了长时间使用的可靠性。
    - 供货稳定,且能够快速响应客户需求,提供灵活的采购方案。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出波形不稳定 | 检查外部电路,尤其是旁路电容器是否按规范安装;考虑更换更高品质的旁路电容器。 |
    | 启动时间过长 | 检查电路设计,确保电源稳定且无噪声干扰。 |
    | 占空比不准确 | 调整负载电容,使其符合制造商规定的最大值。 |

    总结和推荐


    综上所述,Ecliptek EC3645TS-25.000M TR 是一款卓越的时钟振荡器,具备高精度、高可靠性、宽工作温度范围及优良的电气特性。特别适用于需要高精度时钟源的各种应用场景。无论是家庭娱乐设备还是工业控制系统,这一产品都能完美胜任。基于以上优点,强烈推荐使用该款振荡器。

EC3645TS-25.000M TR参数

参数
频率容差 ±0.005%
频率 25MHz
频率稳定性 ±50ppm
长*宽*高 5mm*3.2mm*1.3mm
通用封装 SMD
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

EC3645TS-25.000M TR厂商介绍

Ecliptek是一家全球领先的频率控制和时钟解决方案提供商,专注于为电信、工业、*事和商业市场提供高质量的晶体振荡器、晶体滤波器和时钟模块。公司的产品线覆盖了广泛的频率控制设备,包括晶体振荡器、晶体滤波器、时钟模块和时钟分配器等。

Ecliptek的主营产品分类主要包括:
1. 晶体振荡器:包括SPXO(压控晶体振荡器)、TCXO(温度补偿晶体振荡器)、OCXO(恒温晶体振荡器)等。
2. 晶体滤波器:提供多种频率范围和带宽的晶体滤波器,用于信号处理和频率选择。
3. 时钟模块:集成了振荡器和时钟分配功能的模块,用于提供精确的时钟信号。
4. 时钟分配器:用于将时钟信号分配到多个设备或系统。

Ecliptek的产品广泛应用于通信系统、无线基站、**通信、GPS系统、工业控制系统、*事和**电子设备等领域。

Ecliptek的优势在于:
- 高品质:提供符合国际标准的高品质产品。
- 定制化服务:能够根据客户需求提供定制化的频率控制解决方案。
- 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。
- 技术创新:持续投入研发,推动频率控制技术的创新和进步。

EC3645TS-25.000M TR数据手册

厂牌 PDF简要描述 下载
ECLIPTEK 有源晶振 ECLIPTEK EC3645TS-25.000M TR EC3645TS-25.000M TR数据手册

EC3645TS-25.000M TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 8.5135
250+ ¥ 8.0876
500+ ¥ 7.975
库存: 980
起订量: 25 增量: 0
交货地:
最小起订量为:5
合计: ¥ 42.56
