EB13E2H2H-20.000M TR

产品分类: 有源晶振
厂牌: ECLIPTEK
产品描述: 日蚀 XO振荡器, 20MHz, CMOS输出
供应商型号: 2191982
供应商: 海外现货
标准整包数: 5

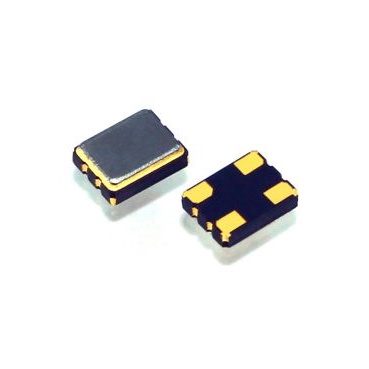

ECLIPTEK 有源晶振 EB13E2H2H-20.000M TR

EB13E2H2H-20.000M TR概述

    石英晶体振荡器:EB13E2H2H-20.000M TR

    产品简介


    EB13E2H2H-20.000M TR 是一种由 Ecliptek 生产的石英晶体振荡器(XO),属于单片表面贴装(SMD)型。这款振荡器采用 CMOS 输出逻辑,具有优良的电气特性和稳定的工作性能。适用于各种电子设备,如通信系统、计算机、网络设备等。它的主要功能是为电路提供精确的时间基准,确保信号的同步传输和处理。

    技术参数


    - 基本规格
    - 型号: EB13E2H2H-20.000M TR
    - 频率: 20.000MHz ±50ppm
    - 工作温度范围: -40°C 至 +85°C
    - 电压: 3.3Vdc ±5%
    - 封装尺寸: 2.5mm x 3.2mm
    - 引脚数: 4
    - 输出逻辑类型: CMOS
    - 电气特性
    - 频率稳定性: ±50ppm
    - 最大输入电流: 5mA
    - 输出高电平 (Voh): 90% 的 Vdd 最小值 (IOH=-4mA)
    - 输出低电平 (Vol): 10% 的 Vdd 最大值 (IOL=+4mA)
    - 上升/下降时间: 5ns 最大值
    - 占空比: 50% ±5%
    - 负载驱动能力: 15pF 最大值
    - 休眠电流: 10µA 最大值
    - 相位抖动: 1ps 最大值 (12kHz 到 20MHz)
    - 启动时间: 10ms 最大值
    - 环境及机械规格
    - 存储温度范围: -55°C 至 +125°C
    - 静电放电防护等级: HBM: 1500V
    - 防焊料热性: MIL-STD-202, Method 210
    - 湿度敏感度等级: J-STD-020, MSL 1

    产品特点和优势


    - 高精度频率:EB13E2H2H-20.000M TR 的频率精度达到 ±50ppm,确保了信号传输的一致性和准确性。
    - 宽泛的工作温度范围:-40°C 至 +85°C 的工作温度范围使其适用于多种恶劣环境。
    - 稳定的电源需求:3.3Vdc ±5% 的供电电压使得该产品能够在多种电源条件下保持良好的工作状态。
    - 卓越的电磁兼容性:通过了多项国际标准测试,保证了产品在严苛环境下仍能稳定运行。

    应用案例和使用建议


    应用案例:在高速通信系统和计算机主板中,EB13E2H2H-20.000M TR 被广泛用于生成精确的时钟信号,以确保数据传输的准确性和实时性。
    使用建议:
    - 外部旁路电容:建议使用 0.01µF 和 0.1µF 陶瓷电容并联作为旁路电容,以提高滤波效果和稳定性。
    - 测量工具选择:推荐使用低容抗 (小于 12pF)、10X 衰减系数、阻抗大于 10Mohms 和带宽大于 300MHz 的无源探头。

    兼容性和支持


    - 兼容性:与主流的 PCB 设计和制造流程高度兼容,适合多种 SMD 生产工艺。
    - 技术支持:Ecliptek 提供全面的技术文档和支持服务,确保用户在安装和调试过程中能够得到必要的帮助。

    常见问题与解决方案


    - 问题: 如何确保电路板上的旁路电容正确连接?
    - 解决方案: 确保电容靠近晶体振荡器的电源和接地引脚,并遵循推荐的旁路电容配置。
    - 问题: 在高频测量时,为什么需要使用高带宽探头?
    - 解决方案: 使用高带宽探头可以减少信号失真,获得更精确的频率测量结果。

    总结和推荐


    EB13E2H2H-20.000M TR 石英晶体振荡器是一款高性能的产品,适用于对信号精确度要求高的应用场合。其稳定的电气特性、宽广的工作温度范围和卓越的兼容性使其在市场上具备极强的竞争力。推荐给需要高精度时钟信号的工程师和技术人员。

EB13E2H2H-20.000M TR参数

参数
频率 20MHz
频率稳定性 ±50ppm
频率容差 ±0.005%
长*宽*高 3.2mm*2.5mm*1.1mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

EB13E2H2H-20.000M TR厂商介绍

Ecliptek是一家全球领先的频率控制和时钟解决方案提供商,专注于为电信、工业、*事和商业市场提供高质量的晶体振荡器、晶体滤波器和时钟模块。公司的产品线覆盖了广泛的频率控制设备,包括晶体振荡器、晶体滤波器、时钟模块和时钟分配器等。

Ecliptek的主营产品分类主要包括:
1. 晶体振荡器:包括SPXO(压控晶体振荡器)、TCXO(温度补偿晶体振荡器)、OCXO(恒温晶体振荡器)等。
2. 晶体滤波器:提供多种频率范围和带宽的晶体滤波器,用于信号处理和频率选择。
3. 时钟模块:集成了振荡器和时钟分配功能的模块,用于提供精确的时钟信号。
4. 时钟分配器:用于将时钟信号分配到多个设备或系统。

Ecliptek的产品广泛应用于通信系统、无线基站、**通信、GPS系统、工业控制系统、*事和**电子设备等领域。

Ecliptek的优势在于:
- 高品质:提供符合国际标准的高品质产品。
- 定制化服务:能够根据客户需求提供定制化的频率控制解决方案。
- 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。
- 技术创新:持续投入研发,推动频率控制技术的创新和进步。

EB13E2H2H-20.000M TR数据手册

厂牌 PDF简要描述 下载
ECLIPTEK 有源晶振 ECLIPTEK EB13E2H2H-20.000M TR EB13E2H2H-20.000M TR数据手册

EB13E2H2H-20.000M TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 5.5759
250+ ¥ 5.3386
500+ ¥ 5.2239
库存: 703
起订量: 40 增量: 0
交货地:
最小起订量为:5
合计: ¥ 27.87
