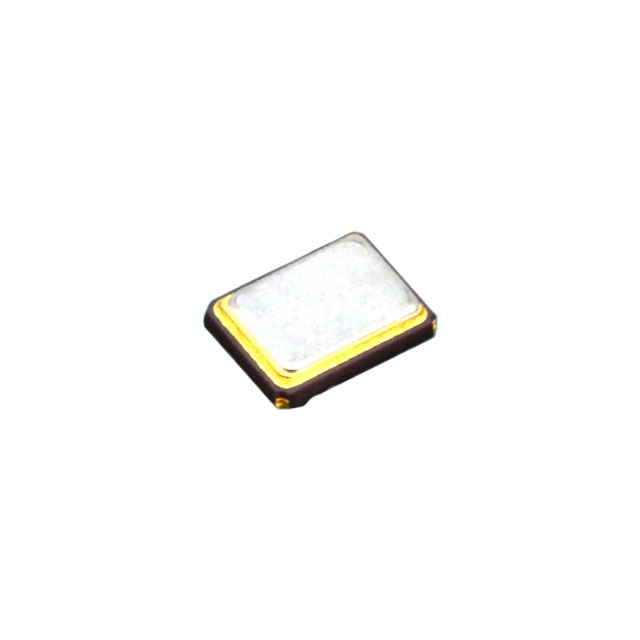

EB2532YA12-12.288M TR

产品分类: 无源晶振
厂牌: ECLIPTEK
产品描述: 12pF ±30ppm ±50ppm 12.288MHz 100Ω 贴片安装 3.2mm*2.5mm*800μm
供应商型号: 2773-EB2532YA12-12.288MCT-ND
供应商:
标准整包数: 1
ECLIPTEK 无源晶振 EB2532YA12-12.288M TR

EB2532YA12-12.288M TR概述


    产品简介


    Ecliptek EB2532YA12-12.288M TR 汽车级石英晶体谐振器是一种采用表面贴装技术(SMD)的电子元器件,适用于汽车行业以及其他需要高精度时钟信号的应用。该产品具有紧凑的尺寸(2.5mm x 3.2mm x 0.8mm),集成4个电极引脚,并采用陶瓷封装,能够确保稳定的频率输出。

    技术参数


    - 基本规格
    - 频率: 12.288 MHz
    - 频率容差:
    - 在25°C下为±30 ppm
    - -40°C至+125°C范围内为±50 ppm
    - 负载电容: 12 pF 并联谐振
    - 老化率: 在25°C下最大±3 ppm/年
    - 温度范围: 储存温度范围为-50°C至+150°C
    - 绝缘电阻: 最小值为500兆欧(100 Vdc 测量)
    - 电气特性
    - 分流电容: 最大值为3 pF
    - 等效串联电阻: 最大值为100欧姆
    - 模式操作: AT切型基频
    - 驱动功率: 最大200微瓦
    - 机械特性
    - 尺寸: 长度2.50 mm,宽度3.20 mm,高度0.80 mm
    - 引脚排列: 1号引脚接晶体,2号引脚接地/盖子,3号引脚接晶体,4号引脚未连接
    - 标记方向: 见图示
    - 防潮等级: J-STD-020 MSL 1

    产品特点和优势


    EB2532YA12-12.288M TR 汽车级石英晶体谐振器的优势在于其高稳定性和可靠性,能够满足汽车行业的严苛要求。其采用的AT切型晶体设计确保了在广泛的温度范围内具有良好的频率稳定性,同时低老化率和高绝缘电阻使其能够在极端环境中长期稳定工作。

    应用案例和使用建议


    该产品广泛应用于汽车电子系统、通信设备、便携式电子产品等。例如,在汽车导航系统中,它可以提供稳定的时钟信号以确保系统的精确运行。此外,在工业控制系统中,它也可以作为核心频率源使用。
    使用建议:
    - 确保焊接过程中的温度控制符合推荐的焊接曲线,以避免热应力对元件造成损害。
    - 在装配过程中,注意焊点位置,避免短路或接触不良。
    - 考虑到该元件可能面临的恶劣环境条件,建议进行适当的防护措施,如增加电路保护元件。

    兼容性和支持


    该产品具有较强的抗静电能力和抗震能力,符合行业标准如MIL-STD-883 和 UL94-V0,因此可以与其他电子元器件或设备很好地兼容。制造商提供全面的技术支持和维护服务,包括焊接指南和技术咨询,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    - 问题一: 如何确保焊接过程中不损坏元件?
    - 解决方案: 使用推荐的焊接曲线进行回流焊接,并严格控制焊接温度,避免过高温度导致的热应力。

    - 问题二: 如何检查产品的质量?
    - 解决方案: 可通过万用表测量分流电容和等效串联电阻等关键参数,确保其符合技术手册中的要求。

    - 问题三: 如何正确安装元件?
    - 解决方案: 注意焊盘布局和引脚排列,确保引脚与PCB上的焊盘准确对接,并进行适当的清洁处理。

    总结和推荐


    综上所述,Ecliptek EB2532YA12-12.288M TR 汽车级石英晶体谐振器是一款在精度、稳定性和可靠性方面表现出色的产品。它的广泛应用场景和全面的支持服务使其成为众多应用领域的理想选择。我们强烈推荐此产品给需要高精度时钟信号的客户,并相信其能为您的项目带来显著的价值和性能提升。

EB2532YA12-12.288M TR参数

参数
频率容差 ±30ppm
等效串联电阻 100Ω
频率 12.288MHz
驱动电平 -
负载电容 12pF
频率稳定性 ±50ppm
长*宽*高 3.2mm*2.5mm*800μm
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

EB2532YA12-12.288M TR厂商介绍

Ecliptek是一家全球领先的频率控制和时钟解决方案提供商,专注于为电信、工业、*事和商业市场提供高质量的晶体振荡器、晶体滤波器和时钟模块。公司的产品线覆盖了广泛的频率控制设备,包括晶体振荡器、晶体滤波器、时钟模块和时钟分配器等。

Ecliptek的主营产品分类主要包括:
1. 晶体振荡器:包括SPXO(压控晶体振荡器)、TCXO(温度补偿晶体振荡器)、OCXO(恒温晶体振荡器)等。
2. 晶体滤波器:提供多种频率范围和带宽的晶体滤波器,用于信号处理和频率选择。
3. 时钟模块:集成了振荡器和时钟分配功能的模块,用于提供精确的时钟信号。
4. 时钟分配器:用于将时钟信号分配到多个设备或系统。

Ecliptek的产品广泛应用于通信系统、无线基站、**通信、GPS系统、工业控制系统、*事和**电子设备等领域。

Ecliptek的优势在于:
- 高品质:提供符合国际标准的高品质产品。
- 定制化服务:能够根据客户需求提供定制化的频率控制解决方案。
- 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。
- 技术创新:持续投入研发,推动频率控制技术的创新和进步。

EB2532YA12-12.288M TR数据手册

厂牌 PDF简要描述 下载
ECLIPTEK 无源晶振 ECLIPTEK EB2532YA12-12.288M TR EB2532YA12-12.288M TR数据手册

EB2532YA12-12.288M TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.8165 ¥ 6.8994
10+ $ 0.6772 ¥ 5.722
50+ $ 0.6333 ¥ 5.3515
100+ $ 0.5388 ¥ 4.4655
500+ $ 0.5105 ¥ 4.2307
1000+ $ 0.4254 ¥ 3.5256
库存: 3000
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 6.89
