EFX2S30K474B112LH

产品分类: 薄膜电容
厂牌: EATON
产品描述: 470nF ±10% 聚丙烯 630V 305V 通孔安装 18mm*10mm*16.5mm
供应商型号: M-EFX2S30K474B112LH
供应商: Future
标准整包数: 1

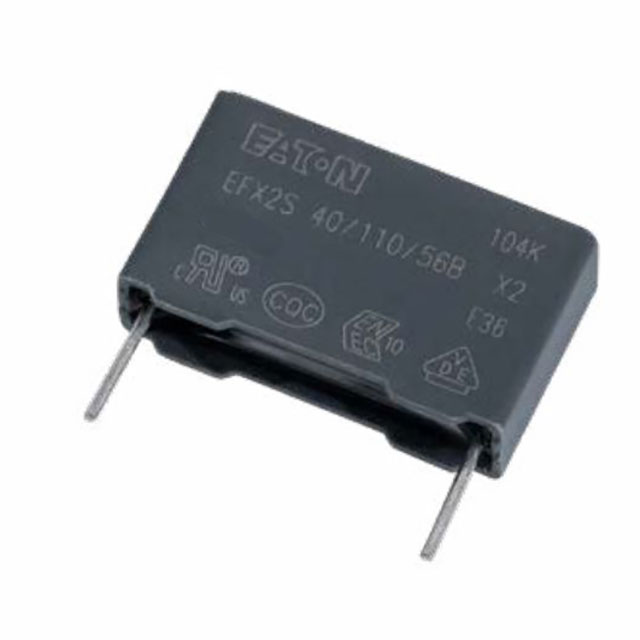

EATON 薄膜电容 EFX2S30K474B112LH

EFX2S30K474B112LH概述

    EFX2S Metalized Polypropylene Film EMI Suppression Capacitors

    1. 产品简介


    EFX2S 是一款金属化聚丙烯薄膜电磁干扰(EMI)抑制电容器,广泛应用于多个领域。这种电容器主要用于X2类干扰抑制和跨线应用中的EMI过滤,同时适用于太阳能逆变器、不间断电源(UPS)、交流电机驱动系统、空调以及开关模式电源(SMPS)等多种设备。其高稳定性和自愈性使得EFX2S成为高性能电子系统中的关键部件。

    2. 技术参数


    | 参数 | 规格 |

    | 工作温度范围 | -40 °C 到 +110 °C |
    | 额定电压 | 305 Vac / 630 Vdc |
    | 电容值 | 0.1 μF 到 15.0 μF |
    | 尺寸代码 | B01, B02, B07, B09, B11, B16, C02, C04, C05, C06, C07, C10, D02, D03, D05, D06, D09, D12, D13, D14, E10, E11, E14, E16 |
    | 容差 | ±10% 或 ±20%(具体视型号而定) |
    | 峰值电流 | 40 A 至 1500 A |
    | 耐浪涌电流 | 120 A 至 2115 A |
    | 最大 dv/dt | 400 V/μs |
    | 绝缘电阻 | 15,000 MΩ(对于 C ≤ 0.33 μF),5000 MΩ·μF(对于 C > 0.33 μF) |

    3. 产品特点和优势


    - 高稳定性:电容器在各种条件下表现出色的稳定性和耐用性,确保长时间使用不降解。
    - 自愈特性:当电容器出现局部损坏时,能自动恢复,提高了使用寿命和可靠性。
    - 抗过电压能力:能够承受高压应力而不影响性能。
    - 阻燃外壳:采用阻燃塑料外壳和树脂封装,提高安全性。

    4. 应用案例和使用建议


    - 太阳能逆变器:确保逆变器在高电压和高温度环境下可靠运行。
    - UPS系统:保护电源设备免受高频噪声和干扰的影响,提升系统稳定性。
    - 空调和电机驱动系统:用于消除电动机启动时产生的电磁干扰,保持系统的平稳运行。
    建议在安装前检查电容器的尺寸和引脚类型,以确保与电路板的设计相匹配。此外,为了保证最佳性能,应在符合制造商要求的环境中使用和存储电容器。

    5. 兼容性和支持


    EFX2S电容器通过多种国际标准认证(如UL 60384-14、IEC 60384-14等),确保其在全球范围内具备良好的兼容性和广泛的适用性。厂商提供全面的技术支持和售后服务,涵盖从安装到长期维护的各个阶段。

    6. 常见问题与解决方案


    - 问题1:电容器外观损坏。
    - 解决方案:检查包装是否完整,确认运输过程中是否有物理损伤。

    - 问题2:测量时电容值偏差较大。
    - 解决方案:确认测量设备和环境条件符合制造商要求,使用1kHz下的1V正弦波进行测量。

    7. 总结和推荐


    EFX2S金属化聚丙烯薄膜EMI抑制电容器在设计上注重稳定性、可靠性和高效性。它广泛应用于多种设备,是现代电子系统中不可或缺的关键组件。基于其优异的性能和广泛的应用范围,强烈推荐在需要高性能EMI过滤和稳定性的场合使用该产品。

EFX2S30K474B112LH参数

参数
电容值 470nF
容差 ±10%
介电材料 聚丙烯
ESR-等效串联电阻 -
额定电压-AC 305V
额定电压-DC 630V
长*宽*高 18mm*10mm*16.5mm
安装方式 通孔安装
包装方式 散装

EFX2S30K474B112LH厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

EFX2S30K474B112LH数据手册

厂牌 PDF简要描述 下载
EATON 薄膜电容 EATON EFX2S30K474B112LH EFX2S30K474B112LH数据手册

EFX2S30K474B112LH封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
40+ $ 0.2588 ¥ 2.1864
125+ $ 0.242 ¥ 2.0449
400+ $ 0.2365 ¥ 1.9984
1250+ $ 0.231 ¥ 1.952
4000+ $ 0.22 ¥ 1.859
库存: 1054
起订量: 58 增量: 527
交货地:
最小起订量为:40
合计: ¥ 87.45
直接购买
加入购物车
