首页  >  产品百科  >  WCLA1005V1-330-R

WCLA1005V1-330-R

产品分类: 贴片电感
厂牌: EATON
产品描述: 250MHz 2.35GHz 350mA 24@250MHz 33nH 650mΩ ±5% 0402 贴片安装 1.19mm*660μm*600μm
供应商型号: N-WCLA1005V1-330-R
供应商: 云汉优选
标准整包数: 1

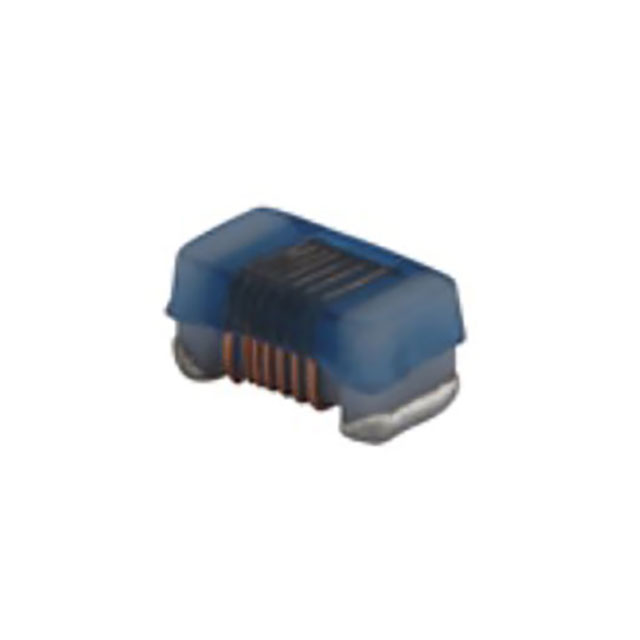

EATON 贴片电感 WCLA1005V1-330-R

WCLA1005V1-330-R概述


    产品简介


    WCLA1005V1 汽车级绕线型片式电感器
    WCLA1005V1 是一款专为汽车应用设计的高精度、高性能绕线型片式电感器。该电感器符合AEC-Q200标准,广泛应用于高级驾驶辅助系统(ADAS)、车载娱乐系统(Infotainment)、无线通信(如WiFi、蓝牙、卫星通讯)及天线调谐等多个领域。此外,它还可用于工业物联网(Industrial IoT)连接,适用于需要高性能电感器的各种场合。

    技术参数


    | 参数 | 规格 |

    | 封装尺寸 | 0402(1005公制) |
    | 电感范围 | 1.0 nH 至 120 nH |
    | 电感容差 | ±10% 至 ±5% |
    | 测试频率 | 250 MHz |
    | 最小Q值 | 13 至 2.2 |
    | 直流电阻(最大) | 0.045Ω 至 2.20Ω @ +25°C |
    | 额定电流(最大) | 30 mA 至 1360 mA |
    | 自谐振频率 | 10000 MHz 至 3450 MHz |
    | 额定电压 | 500 mV(开路电感和Q值测试电压) |

    产品特点和优势


    1. AEC-Q200认证:符合严格的汽车行业标准,确保在恶劣环境下的稳定性和可靠性。
    2. 紧凑封装:0402(1005公制)的小巧封装,适用于空间受限的设计。
    3. 高Q值:具备出色的电感品质因子,适合高频应用。
    4. 宽温范围:能够在-40°C至+125°C的极端温度范围内正常工作。
    5. RoHS合规:无卤素材料,环保安全。

    应用案例和使用建议


    应用案例:
    - 高级驾驶辅助系统(ADAS):提供稳定的信号过滤和匹配。
    - 车载娱乐系统(Infotainment):增强音视频信号的质量。
    - 工业物联网(IoT):保证设备之间的可靠通信。
    使用建议:
    - 推荐布局:确保所有焊接表面平面度在0.1毫米以内,以确保良好的电气连接。
    - 避免干扰:避免在电感器下方放置走线或过孔,以防干扰其性能。
    - 额定电流限制:在达到额定电流时,温升不应超过20°C。

    兼容性和支持


    - 兼容性:适用于各种电子模块,尤其是在需要高稳定性电感器的应用中。
    - 支持:制造商提供详尽的技术文档和支持服务,确保客户在使用过程中获得最佳体验。

    常见问题与解决方案


    问题1:如何判断电感器的额定电流是否超标?
    解决方案:参考技术手册中的额定电流表,确保实际应用中的电流不超过表中的数值。如需更大电流,考虑选择更高额定电流的产品。
    问题2:电感器在高温环境下工作表现如何?
    解决方案:根据手册提供的数据,电感器可在-40°C至+125°C的温度范围内工作,具体性能会随温度变化而变化。设计时需注意散热,以确保长期稳定性。
    问题3:电感器的温升如何控制?
    解决方案:根据手册数据,当额定电流施加到电感器上时,自温度上升不应超过20°C。设计电路时,合理选择电感器并适当散热,可有效控制温升。

    总结和推荐


    综合评估:WCLA1005V1 汽车级绕线型片式电感器凭借其卓越的性能、紧凑的设计和广泛的适用范围,在汽车及工业领域具有明显优势。特别是其高Q值和宽温范围,使其成为高要求应用的理想选择。
    推荐:我们强烈推荐此款电感器用于需要高性能、高可靠性的电路设计中,特别是在汽车电子和工业物联网等领域。

WCLA1005V1-330-R参数

参数
Q值 24@250MHz
测试频率 250MHz
电感值 33nH
饱和电流(LSAT) -
自谐振频率(SRF) 2.35GHz
容差 ±5%
直流电阻(DCR) 650mΩ
额定电流 350mA
长*宽*高 1.19mm*660μm*600μm
通用封装 0402
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

WCLA1005V1-330-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

WCLA1005V1-330-R数据手册

厂牌 PDF简要描述 下载
EATON 贴片电感 EATON WCLA1005V1-330-R WCLA1005V1-330-R数据手册

WCLA1005V1-330-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1250+ $ 0.1611 ¥ 1.3695
2500+ $ 0.1318 ¥ 1.1206
5000+ $ 0.1091 ¥ 0.9277
50000+ $ 0.1051 ¥ 0.893
500000+ $ 0.103 ¥ 0.8757
库存: 10000
起订量: 1250 增量: 1
交货地:
最小起订量为:1250
合计: ¥ 1711.87
