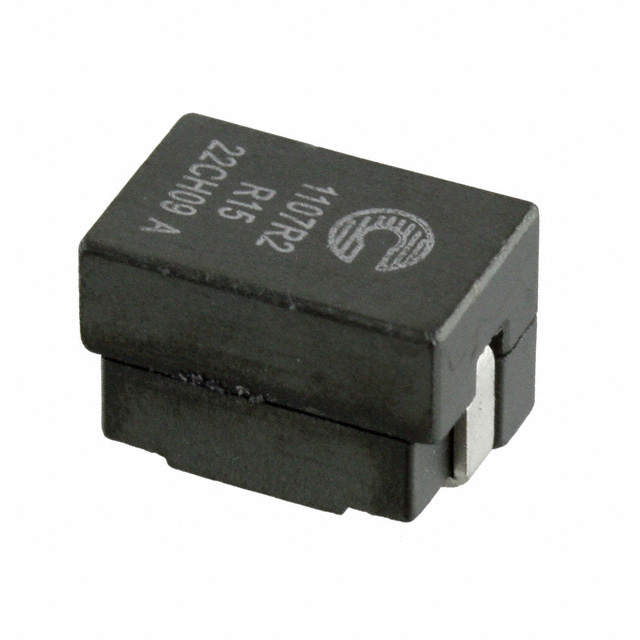

FP1107R2-R12-R

产品分类: 贴片电感
厂牌: EATON
产品描述: 100KHz 90A 42A 120nH 470μΩ ±10% 标准安装,贴片安装 11mm*7.2mm*7.2mm
供应商型号: 704-FP1107R2-R12-R
供应商: Mouser
标准整包数: 1
EATON 贴片电感 FP1107R2-R12-R

FP1107R2-R12-R概述

    高频高电流功率电感FP1107R:全面技术指南

    1. 产品简介


    FP1107R是一款高频高电流功率电感器,适用于多相调节器和核心电压调节模块(VRMs)。该电感器专为服务器和桌面计算系统设计,广泛应用于中央处理单元(CPU)、图形处理单元(GPU)、特定应用集成电路(ASIC)等领域。它还适用于高功率密度的数据网络和存储系统、显卡及电池电源系统,以及点对点电源模块。

    2. 技术参数


    FP1107R具有以下关键的技术规格和性能参数:
    - 有效范围:100 kHz到2 MHz
    - 电感值范围:70 nH至510 nH
    - 电流承载能力:最大持续电流(Irms)范围为42 A至140 A
    - 饱和电流:根据不同的温度,Isat1至Isat4范围从18 A到140 A不等
    - 电阻容差:±8%(R1版本)、±6.4%(R2版本)、±5%(R4和R5版本)
    - 封装尺寸:11 mm x 7.2 mm 和 11.2 mm x 8.0 mm,高度为6.5 mm、7.2 mm 和 7.5 mm
    - 材料:铁氧体磁芯
    - 工作温度范围:-40 °C 至 +125 °C
    - 环境合规性:符合RoHS标准

    3. 产品特点和优势


    FP1107R的主要特点是高电流承载能力和低核心损耗,使其成为电力电子应用中的理想选择。它的紧密电阻容差适用于传感电路,而且磁屏蔽设计减少了对外部设备的干扰。此外,FP1107R具备宽广的工作频率范围和较高的可靠性,在严苛的应用环境中表现卓越。

    4. 应用案例和使用建议


    FP1107R适用于多种应用场景,如服务器、桌面计算机、CPU、GPU、ASIC和各种需要高电流密度的电子系统。具体使用时应注意以下几点:
    - 散热管理:确保良好的散热条件以避免过热。
    - PCB布局:遵循推荐的焊盘布局图以获得最佳性能。
    - 温度监控:监控器件温度,确保不超过125 °C的安全上限。

    5. 兼容性和支持


    FP1107R的兼容性良好,可以方便地集成到现有系统中。制造商提供了详细的焊接回流曲线和环境合规信息,帮助用户顺利进行安装和调试。

    6. 常见问题与解决方案


    针对用户可能遇到的问题,这里提供几条常见问题及其解决方法:
    - 问题:过热
    - 解决方法:改善散热措施,如增加空气流动、改进散热路径或减小附近发热部件的影响。
    - 问题:焊接不良
    - 解决方法:严格遵循焊接回流曲线进行操作,确保焊接表面平整。

    7. 总结和推荐


    FP1107R作为一款高性能的高频高电流功率电感器,在众多电力电子应用中表现出色。其高电流承载能力和低核心损耗使其在各种复杂环境下依然能够稳定运行。综上所述,强烈推荐将FP1107R用于高可靠性要求的电力电子系统中。

FP1107R2-R12-R参数

参数
自谐振频率(SRF) -
容差 ±10%
直流电阻(DCR) 470μΩ
额定电流 42A
Q值 -
测试频率 100KHz
电感值 120nH
饱和电流(LSAT) 90A
长*宽*高 11mm*7.2mm*7.2mm
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装
