HCMA0703-1R5-R

产品分类: 贴片电感
厂牌: EATON
产品描述: 100KHz 18A 9A 1.5μH 15mΩ ±20% 标准安装,贴片安装 7.1mm*6.8mm*3mm
供应商型号: N-HCMA0703-1R5-R
供应商: 云汉优选
标准整包数: 1500

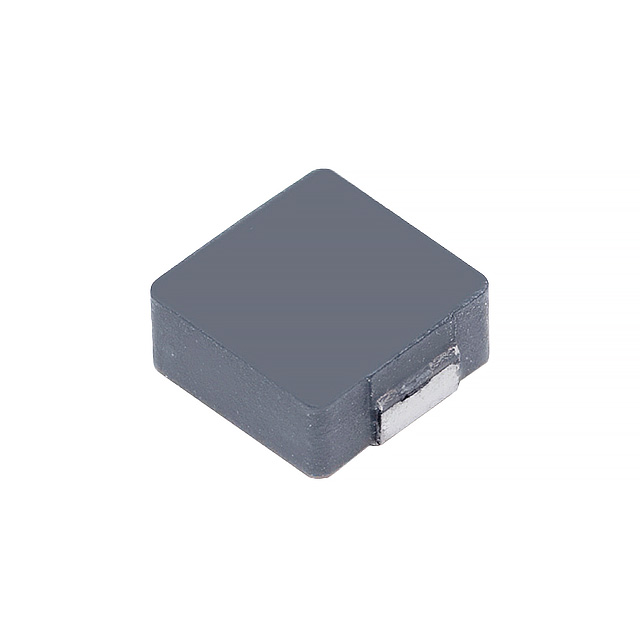

EATON 贴片电感 HCMA0703-1R5-R

HCMA0703-1R5-R概述


    产品简介


    HCMA0703 是一款适用于汽车应用的高电流功率电感器,具备高电流承载能力和低芯损耗的特点。此系列电感器采用铁粉芯材料,磁屏蔽设计,能够有效降低电磁干扰(EMI)。这些电感器适用于多种汽车系统,如车身电子控制模块、车门控制系统、高级驾驶辅助系统、雷达系统及导航系统等。它们在温度范围广泛的应用环境中表现出色,能够确保系统的稳定运行。

    技术参数


    - 型号:HCMA0703-R15-R, HCMA0703-R22-R, HCMA0703-R47-R, 等
    - 产品代码和尺寸:HCMA0703
    - 电感值(μH):0.15 μH 至 33 μH
    - 电流范围:1.8 A 至 52 A
    - 额定工作温度范围:-55 °C 至 +125 °C
    - 引脚间距:7.4 mm x 7.0 mm
    - 高度:3.0 mm
    - 外壳材质:铁粉芯材料

    产品特点和优势


    HCMA0703 电感器具备以下显著特点:
    - 高温稳定性:能够在广泛的温度范围内保持性能,适合严苛的汽车应用。
    - 低芯损耗:能够减少电感器在高电流下的能量损失。
    - 磁屏蔽:有效降低电磁干扰,提升系统整体的抗干扰能力。
    - 高电流承载能力:支持高达 52 A 的电流,满足高性能需求。
    - 兼容性良好:适用于多种汽车应用,具有出色的通用性和可靠性。

    应用案例和使用建议


    HCMA0703 广泛应用于多种汽车电子系统中,例如车身电子、中央车身控制模块、车辆访问控制系统等。在实际应用中,应考虑电路布局、走线宽度等因素,以优化散热效果,确保设备在最高温度限制内安全运行。建议在设计时进行详细的热仿真分析,以评估长期使用条件下的温度变化情况。

    兼容性和支持


    HCMA0703 电感器经过严格测试,符合RoHS标准,且提供无铅无卤素的产品选项。此外,制造商还提供全面的技术支持,包括应用指南、设计参考和故障排除文档。客户可以通过技术支持热线或邮件获取帮助,解决在应用过程中可能遇到的技术难题。

    常见问题与解决方案


    根据技术手册中的常见问题及解决方案,列出以下几点可能的用户疑问及其解答:
    1. 问:HCMA0703 电感器的电感值是否可调?
    - 答:电感值为固定设计,具体值请参阅规格表。
    2. 问:如何确定合适的电感器电流承载能力?
    - 答:根据具体应用场景选择合适的电感值和电流承载能力,可通过手册中的表格进行选择。
    3. 问:HCMA0703 电感器的工作温度范围是多少?
    - 答:HCMA0703 的工作温度范围为 -55 °C 至 +125 °C。
    4. 问:如何保证HCMA0703电感器在焊接过程中的可靠度?
    - 答:遵循手册中的焊锡回流曲线标准,确保焊接过程符合相关规范要求。

    总结和推荐


    HCMA0703 作为一款高性能的汽车级高电流功率电感器,在多种汽车电子应用中展现出卓越的性能和可靠性。其独特的磁屏蔽设计和低芯损耗使其在各种严苛环境下仍能稳定工作。因此,强烈推荐在需要高电流承载能力和良好抗干扰性能的汽车电子产品中使用 HCMA0703。

HCMA0703-1R5-R参数

参数
容差 ±20%
直流电阻(DCR) 15mΩ
额定电流 9A
Q值 -
测试频率 100KHz
电感值 1.5μH
饱和电流(LSAT) 18A
自谐振频率(SRF) -
长*宽*高 7.1mm*6.8mm*3mm
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

HCMA0703-1R5-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

HCMA0703-1R5-R数据手册

厂牌 PDF简要描述 下载
EATON 贴片电感 EATON HCMA0703-1R5-R HCMA0703-1R5-R数据手册

HCMA0703-1R5-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
