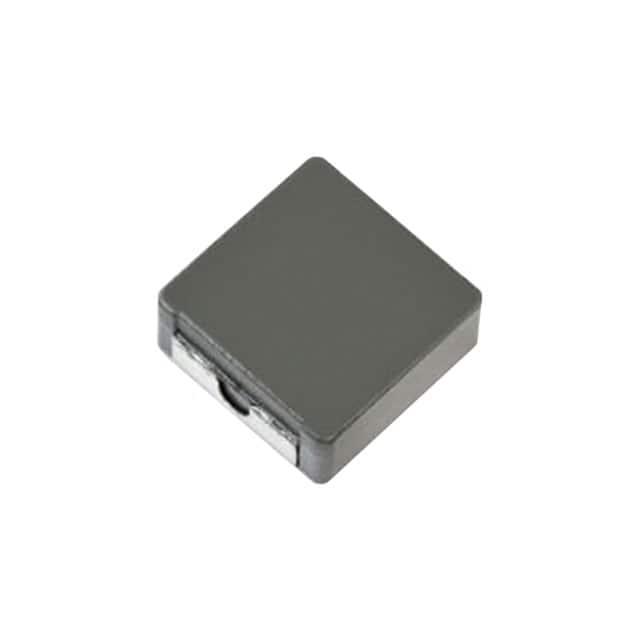

HCM1A1707-2R2-R

产品分类: 贴片电感
厂牌: EATON
产品描述: 100KHz 28A 24A 2.2μH 2.65mΩ ±20% 标准安装,贴片安装 17.2mm*16.85mm*7mm
供应商型号: N-HCM1A1707-2R2-R
供应商: 云汉优选
标准整包数: 200
EATON 贴片电感 HCM1A1707-2R2-R

HCM1A1707-2R2-R概述

    HCM1A1707:汽车级高电流功率电感

    产品简介


    HCM1A1707 是一款专为汽车应用设计的高电流功率电感。这种电感在汽车电子产品中有着广泛的应用,例如车身控制模块、头灯和尾灯系统、加热通风及空调控制器(HVAC)、车门和座位控制等。它们提供高效能的电力管理和电流稳定,以确保各种汽车电子系统的可靠运行。

    技术参数


    HCM1A1707 的技术规格如下:
    - 产品系列:HCM1A1707
    - 产品代码:HCM1A1707-xxx-R
    - 电感范围:1.0 μH 到 68 μH
    - 电流范围:5.2 A 至 48 A
    - 频率范围:最高可达 1 MHz
    - 引脚封装:17.5 mm x 17.2 mm 表面贴装,高度 7.0 mm
    - 环境等级:存储温度范围 -55 °C 到 +155 °C,工作温度范围 -55 °C 到 +155 °C
    - 环保认证:无卤素、铅自由、RoHS 符合
    - 电气特性:AEC-Q200 认证,磁屏蔽,低 EMI

    产品特点和优势


    HCM1A1707 电感器具备多项独特功能和优势:
    - 高电流载流能力:能够在高负载下保持稳定。
    - 磁屏蔽设计:减少了电磁干扰,提高了可靠性。
    - 宽广的电感和电流范围:覆盖多种应用场景。
    - 环境适应性强:能在极端环境下正常工作。
    - 符合国际标准:通过 AEC-Q200 认证,确保高品质和高可靠性。

    应用案例和使用建议


    HCM1A1707 主要应用于汽车的多个关键系统中,例如:
    - 车身控制模块:监控和管理车身各项功能。
    - 车身照明系统:调节车辆灯光的强度和稳定性。
    - 暖通空调系统:管理车内温度和湿度。
    - 底盘和安全系统:如空气囊控制系统、电子稳定控制系统、电动驻车制动系统、电动转向系统等。
    使用建议:
    - 在 PCB 布局时应避免将电路走线或过孔布设在电感下方,以防影响电感性能。
    - 考虑到散热需求,确保电感周围有足够的空间进行空气流通。
    - 在高温环境下使用时需适当降低电流载流,以防止过热损坏。

    兼容性和支持


    HCM1A1707 电感器具有良好的兼容性,可以轻松集成到现有的汽车电子系统中。制造商提供了详细的技术文档和支持服务,帮助客户解决安装和调试过程中可能遇到的问题。

    常见问题与解决方案


    1. 问:如何判断电感器的工作温度范围?
    - 答:可以通过手册中的温度范围参数确认,确保工作温度不超过 -55 °C 到 +155 °C。
    2. 问:如何处理电感器在高电流条件下的温度升高问题?
    - 答:应按照手册建议的温升指标进行降额使用,必要时增加散热措施,如增加风扇等。
    3. 问:如何确认电感器是否符合 RoHS 标准?
    - 答:检查电感器包装上的标签,确认其标识“RoHS compliant”。

    总结和推荐


    综上所述,HCM1A1707 汽车级高电流功率电感器是一款高性能、高可靠性的产品,特别适合于严苛的汽车电子环境中。其优良的电气特性、强大的兼容性和良好的环境适应性使其成为汽车电子产品开发的理想选择。因此,我强烈推荐这款产品给需要高可靠性和高性能电子元件的工程师和制造商。

HCM1A1707-2R2-R参数

参数
额定电流 24A
Q值 -
测试频率 100KHz
电感值 2.2μH
饱和电流(LSAT) 28A
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 2.65mΩ
长*宽*高 17.2mm*16.85mm*7mm
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

HCM1A1707-2R2-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

HCM1A1707-2R2-R数据手册

厂牌 PDF简要描述 下载
EATON 贴片电感 EATON HCM1A1707-2R2-R HCM1A1707-2R2-R数据手册

HCM1A1707-2R2-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
