MPIA4020V2-R68-R

产品分类: 贴片电感
厂牌: EATON
产品描述: 100KHz 80MHz 9A 7.5A 680nH 16mΩ ±20% SMD 贴片安装 4.95mm*4.2mm*2mm
供应商型号: D-MPIA4020V2-R68-R
供应商: Future
标准整包数: 3000

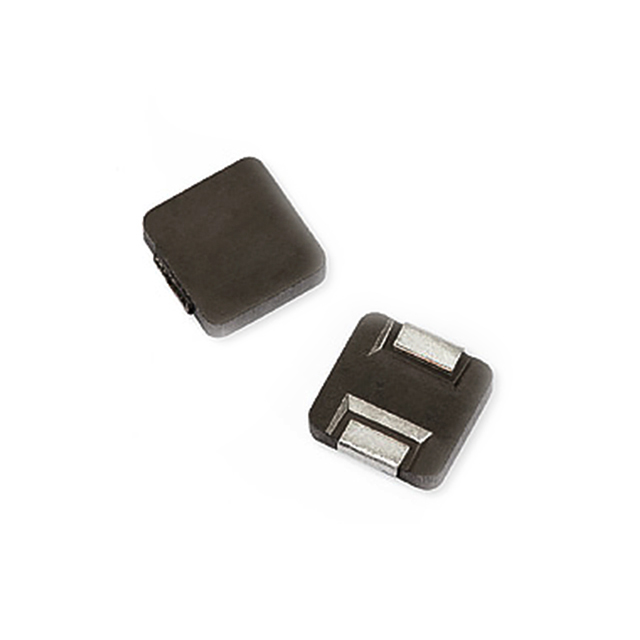

EATON 贴片电感 MPIA4020V2-R68-R

MPIA4020V2-R68-R概述

    # 高效汽车级功率电感:MPIA40-V2

    1. 产品简介


    MPIA40-V2 是一款高性能、低剖面、微型汽车级功率电感器,专为需要高电流处理能力的电子系统设计。它具有卓越的磁屏蔽特性(Low EMI)和耐用灵活的结构设计,广泛应用于多种汽车领域。
    基本信息:
    - 类型:高电流功率电感器
    - 特点:低剖面、微型化设计
    - 应用领域:
    - 车身电子
    - 中央车身控制模块
    - 先进驾驶辅助系统(ADAS)
    - 汽车照明及内饰
    - 安全系统如自动泊车、智能座舱等

    2. 技术参数


    以下是 MPIA40-V2 的主要技术规格,基于典型值和测试条件整理如下:
    | 参数 | 规格范围 |

    | 型号命名规则 | MPIA40xxV2-xxx-R |
    | 尺寸高度 | 1.2 mm、1.5 mm、2.0 mm |
    | 封装形式 | 表面贴装,脚间距4.75 mm × 4.45 mm |
    | 感应范围 | 0.1 μH 至 22 μH |
    | 额定直流电流(Irms) | 1.2 A 至 22 A |
    | 饱和电流(Isat) | 约 30% 电流滚降时对应的峰值电流 |
    | 直流电阻(DCR) | 1.2 mm 高度:1.2 mΩ 至 2480 mΩ |
    | 自谐振频率(SRF) | >9.5 MHz |
    | 存储温度范围 | -55°C 至 +125°C |
    | 焊接温度范围 | 符合 J-STD-020 最新版本标准 |
    | 环保属性 | 无卤素、无铅、RoHS 合规 |

    3. 产品特点和优势


    - 高可靠性:通过 AEC-Q200 Grade 3 认证,符合严格的汽车应用要求。
    - 低损耗特性:高电流承载能力和低阻抗设计,确保较低的能量损失。
    - 磁屏蔽效果:电磁干扰(EMI)低,尤其适用于对干扰敏感的 ADAS 和通信设备。
    - 环境适应性强:支持宽温范围(-55°C 至 +125°C),适合极端环境下的长期稳定运行。
    - 灵活组装:提供多种高度选择,便于优化 PCB 布局和系统集成。

    4. 应用案例和使用建议


    应用案例:
    - 车身电子:控制门锁、座椅调节等模块。
    - 高级驾驶辅助系统(ADAS):支持雷达系统、车道保持和主动安全功能。
    - 信息娱乐系统:为音频放大器和导航模块提供稳定的供电支持。
    使用建议:
    - 在设计中合理分配散热路径,例如增加空气流动以改善热传导效率。
    - 尽量避免靠近发热部件的布局,减少热量叠加效应。
    - 根据负载需求,选用合适高度和感应值的型号以平衡成本与性能。

    5. 兼容性和支持


    - 兼容性:该系列产品可与主流汽车级电路板完美适配,满足不同模块的供电需求。
    - 技术支持:Eaton Electronics 提供详细的用户手册和技术文档支持,帮助客户快速完成调试和部署。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度过高导致性能下降 | 检查电路板布局,加强散热管理 |
    | 感应值偏离额定值 | 确认是否正确安装,检查测试条件 |
    | 接口电压异常 | 核对供电接口设计,确认电源稳定性 |

    7. 总结和推荐


    MPIA40-V2 是一款专为现代汽车电子设计的高效功率电感器,具备高电流处理能力、出色的磁屏蔽效果和宽泛的工作温度范围。无论是在车辆照明系统、车身控制模块还是先进驾驶辅助系统中,它都能发挥出卓越的表现。
    推荐理由:
    - 高可靠性和稳定性适合汽车领域严苛的使用环境;
    - 多种规格支持灵活设计需求;
    - 环保合规,契合绿色制造趋势。
    如果您正在寻找一款性能优异且性价比高的汽车级功率电感器,MPIA40-V2 将是您的理想之选!

MPIA4020V2-R68-R参数

参数
电感值 680nH
饱和电流(LSAT) 9A
自谐振频率(SRF) 80MHz
容差 ±20%
直流电阻(DCR) 16mΩ
额定电流 7.5A
Q值 -
测试频率 100KHz
长*宽*高 4.95mm*4.2mm*2mm
通用封装 SMD
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 散装,卷带包装

MPIA4020V2-R68-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

MPIA4020V2-R68-R数据手册

厂牌 PDF简要描述 下载
EATON 贴片电感 EATON MPIA4020V2-R68-R MPIA4020V2-R68-R数据手册

MPIA4020V2-R68-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
