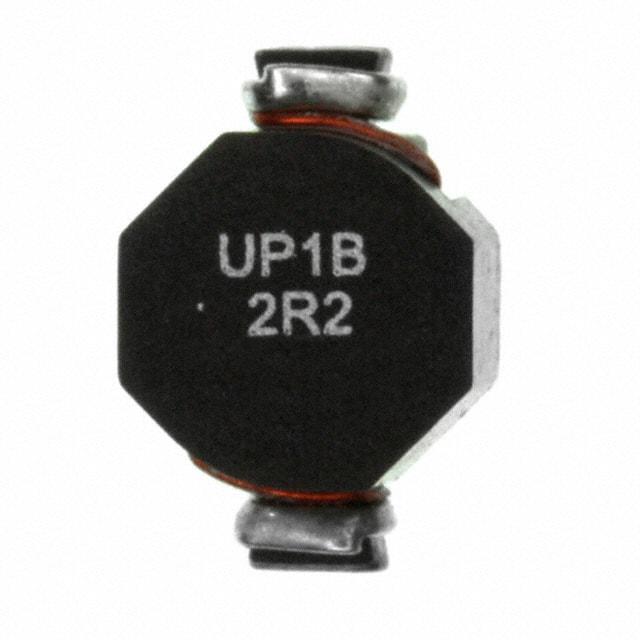

UP1B-2R2-R

产品分类: 贴片电感
厂牌: EATON
产品描述: 100KHz 3.5A 3.1A 2.2μH 36.3mΩ ±20% 标准安装,贴片安装 8.89mm*6.1mm*5mm
供应商型号: 513-1668-2-ND
供应商: Digi-Key
标准整包数: 1
EATON 贴片电感 UP1B-2R2-R

UP1B-2R2-R概述

    UNI-PAC™ Drum Core Power Inductors 技术手册

    产品简介


    UNI-PAC™ 鼓芯功率电感器是一种设计用于高效传输电源的应用场合的电感器。它特别适合需要低电感值和高电流容量的迷你封装应用场景。这些电感器可以广泛应用于工作站/服务器、台式电脑、DVD播放器、便携式电源设备、基站、工业电源供应和测试设备仪器等场合。

    技术参数


    - 最大功率密度
    - 电感范围:0.470 μH 至 1000 μH
    - 电流范围:0.47 A 至 19.2 A
    - 温度范围:存储 -40 °C 至 +125 °C;操作 -40 °C 至 +125 °C(环境温度加自温升)
    - 保护外壳:防止芯体破裂
    - 符合标准:UL 94V-0 阻燃标准
    - 磁芯材料:铁氧体材料
    以下是部分型号的详细技术规格:
    | 型号 | 电感量(μH) | 额定电流(A) | 饱和电流(A) | 电阻(Ohms) |

    | UP1B-R47-R | 0.47 | 6.0 | 7.7 | 0.0097 |
    | UP2B-1R0-R | 1.0 | 9.3 | 9.9 | 0.0065 |
    | UP3B-2R2-R | 2.2 | 9.2 | 10.2 | 0.0074 |
    | UP4B-100-R | 100.0 | 6.8 | 9.1 | 0.0150 |

    产品特点和优势


    UNI-PAC™ 鼓芯功率电感器具有以下特点和优势:
    - 最大化的功率密度
    - 可以满足在紧凑空间内需要高电流传输的场景
    - 具有良好的耐热性能,能够在高温环境下稳定运行
    - 符合严格的阻燃标准(UL 94V-0)

    应用案例和使用建议


    应用案例:
    - 工作站和服务器
    - 桌面计算机
    - 便携式电源设备
    - 基站电源
    - 工业电源供应
    - 测试设备
    使用建议:
    1. 在使用过程中应注意电感器的工作温度,确保不超过规定的温度范围。
    2. 确保电感器安装时与电路板上的其他元件有足够的距离,避免相互干扰。
    3. 定期检查电感器是否有破损或过热现象,及时更换故障部件。

    兼容性和支持


    这些电感器与多种电源管理和电压调节电路兼容。Eaton公司提供详细的技术支持和售后维护服务,以确保客户在使用过程中获得最佳体验。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电感器过热 | 确保散热条件良好 |
    | 电感器噪音增加 | 检查安装位置是否稳固 |
    | 电感器损坏 | 更换新的电感器 |

    总结和推荐


    UNI-PAC™ 鼓芯功率电感器是一款性能卓越、适用于多种应用场景的电感器。其强大的电流处理能力和优秀的稳定性使其成为高性能电源管理系统的理想选择。我们强烈推荐此产品给对电感器性能有高要求的设计工程师和制造商。

UP1B-2R2-R参数

参数
额定电流 3.1A
Q值 -
测试频率 100KHz
电感值 2.2μH
饱和电流(LSAT) 3.5A
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 36.3mΩ
长*宽*高 8.89mm*6.1mm*5mm
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装
