FP1007R6-R15-R

产品分类: 贴片电感
厂牌: EATON
产品描述: 100KHz 75A 61A 150nH 290μΩ ±10% SMD,10.5X8MM 标准安装,贴片安装 10.5mm*8mm*7mm
供应商型号: N-FP1007R6-R15-R
供应商: 云汉优选
标准整包数: 1

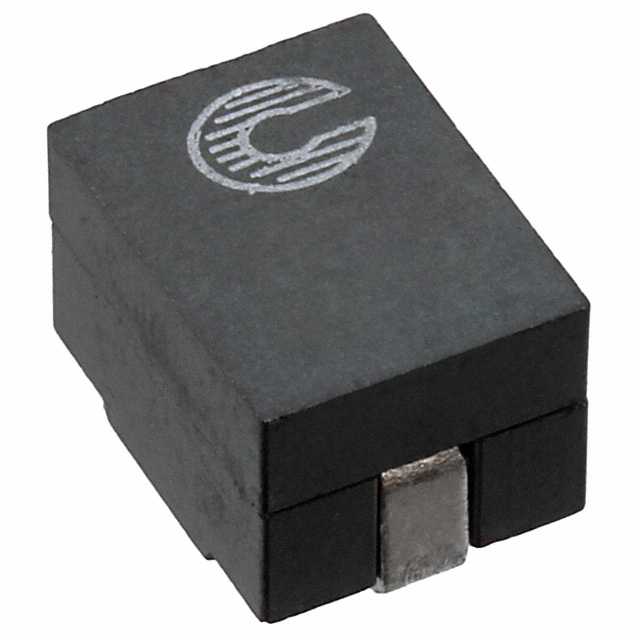

EATON 贴片电感 FP1007R6-R15-R

FP1007R6-R15-R概述

    高频大电流功率电感FP1007R6 技术手册

    1. 产品简介


    FP1007R6是一款高频、高电流的功率电感器,适用于多相调节器、电压调节模块(VRMs)、台式机和服务器的VRMs和EVRDs、数据网络和存储系统、图形卡和电池供电系统、点对点模块及DCR传感。FP1007R6采用了铁氧体磁芯材料,确保了其在高频环境下的高性能表现。

    2. 技术参数


    - 物理尺寸:最大表面贴装尺寸为10.5 x 8.0 x 7.0毫米。
    - 电气特性:
    - 电感范围:150纳亨(nH)到470纳亨(nH)
    - 电流范围:23.5安培到75安培
    - 工作频率:高达2兆赫兹
    - 开路电感(OCL):100千赫,0.10伏特均方根(Vrms),0.0安培直流(Adc)
    - 满载电感(FLL):100千赫,0.1伏特均方根(Vrms),Isat1
    - 临界饱和电流(Isat1):25摄氏度时约20%下降
    - 临界饱和电流(Isat2):100摄氏度时约20%下降
    - 最大温度上升:40摄氏度,无核心损耗
    - 直流电阻(DCR):20摄氏度时0.15毫米内阻
    - K因子:用于确定Bp-p(峰值磁场强度)

    3. 产品特点和优势


    FP1007R6的主要特点是其高电感范围、高电流承载能力和宽广的工作频率范围,使其在多种应用场景中表现出色。此外,它符合RoHS标准,无卤素,无铅,适合环保要求高的场合。其精确控制的DCR允许其在传感电路中提供稳定的性能。

    4. 应用案例和使用建议


    FP1007R6广泛应用于需要高频、高电流的电源系统中。例如,在服务器和台式机的VRM中,FP1007R6能够有效地调节电源输出,保证系统的稳定运行。对于需要高精度电流监控的应用,FP1007R6可以作为传感元件,提供可靠的电感和电流测量。
    在实际应用中,用户需注意以下几点:
    - 热管理:FP1007R6的温度上升与负载电流相关,需通过适当的散热设计来保证其在正常温度范围内工作。
    - 电气布局:良好的PCB布局可以提高电感器的散热效果,减少温度上升。

    5. 兼容性和支持


    FP1007R6与标准SnPb焊料和无铅焊料均兼容。其焊接工艺符合J-STD-020标准,这使得其易于集成到现有的制造流程中。厂商提供了详细的技术支持文档,包括焊料回流曲线参考和详细的安装指南,以确保正确使用和维护。

    6. 常见问题与解决方案


    - Q: 如何确定电感器的最大电流承载能力?
    - A: 可通过检查表中的Irms和Isat数据,结合实际应用场景进行计算。

    - Q: 如何处理电感器的温度上升问题?
    - A: 通过增加散热片或采用良好的PCB布局,确保电感器不会超过125°C的工作温度限制。

    7. 总结和推荐


    FP1007R6凭借其出色的电感范围、高电流承载能力和宽泛的工作频率,成为许多高端电源系统的重要组件。其环保特性也使其成为绿色电子设备的理想选择。尽管价格较高,但其卓越的性能和可靠性使其在市场上具有很高的竞争力。强烈推荐在需要高频、高电流的精密电子系统中使用FP1007R6。
    如果您正在寻找一款能够在严苛环境中可靠工作的高频、高电流电感器,FP1007R6将是您的最佳选择。

FP1007R6-R15-R参数

参数
饱和电流(LSAT) 75A
自谐振频率(SRF) -
容差 ±10%
直流电阻(DCR) 290μΩ
额定电流 61A
Q值 -
测试频率 100KHz
电感值 150nH
长*宽*高 10.5mm*8mm*7mm
通用封装 SMD,10.5X8MM
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 散装,卷带包装

FP1007R6-R15-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

FP1007R6-R15-R数据手册

厂牌 PDF简要描述 下载
EATON 贴片电感 EATON FP1007R6-R15-R FP1007R6-R15-R数据手册

FP1007R6-R15-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
70+ $ 1.643 ¥ 13.9655
250+ $ 1.339 ¥ 11.3815
450+ $ 1.2546 ¥ 10.6641
700+ $ 1.1118 ¥ 9.4503
15000+ $ 0.8466 ¥ 7.1961
库存: 505
起订量: 70 增量: 1
交货地:
最小起订量为:70
合计: ¥ 977.58
