HC2-1R0-R

产品分类: 贴片电感
厂牌: EATON
产品描述: 300KHz 42.5A 33A 1μH 1.3mΩ ±20% 贴片安装 19.2mm*19mm*12.7mm
供应商型号: SEC-HC2-1R0-R
供应商: 海外现货
标准整包数: 1

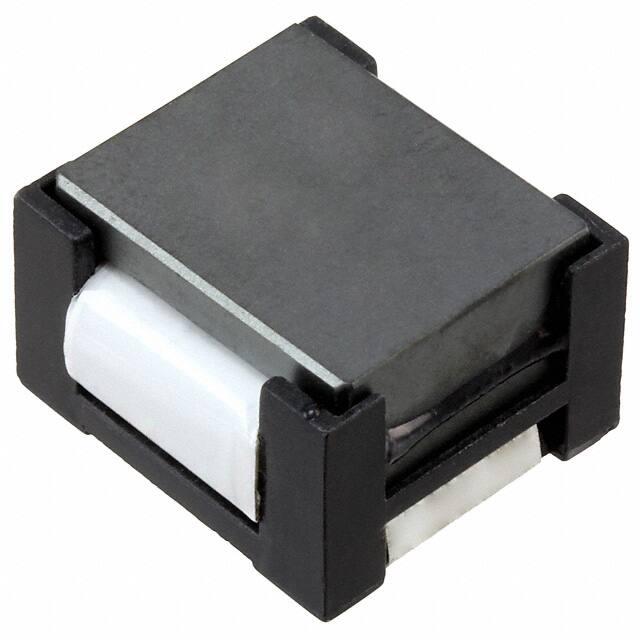

EATON 贴片电感 HC2-1R0-R

HC2-1R0-R概述

    高电流2型功率电感器技术手册

    产品简介


    高电流2型(High Current 2™)功率电感器是专门为新设计而推荐的产品。它具有紧凑的外形尺寸,适用于高密度、高电流/低电压的应用场景。该电感器采用了箔技术,相比传统的磁线具有更高的可靠性,特别是在高频电路设计中表现更为出色。这些电感器广泛应用于下一代微处理器、能源存储、直流-直流转换器及计算机等领域。

    技术参数


    以下表格展示了不同型号的电感器的主要技术参数:
    | 型号 | 电感量 (µH) | 最大电流 (A) | 饱和电流 (A) | 直流电阻 (Ω) | 电压 (µSec) |
    |
    | HC2-R47-R | 0.47 | 52.9 | 63.75 | 0.0006 | 6.87 |
    | HC2-R68-R | 0.68 | 52.9 | 50.00 | 0.0006 | 6.87 |
    | HC2-1R0-R | 1.0 | 33.0 | 42.50 | 0.0013 | 10.31 |
    | HC2-2R2-R | 2.2 | 24.3 | 31.90 | 0.0023 | 13.75 |
    | HC2-4R7-R | 4.7 | 17.0 | 21.25 | 0.0046 | 20.62 |
    | HC2-6R0-R | 6.0 | 17.0 | 16.50 | 0.0046 | 20.62 |

    产品特点和优势


    1. 紧凑设计:适合高密度电路板的设计,节省空间。
    2. 高可靠性:采用箔技术,提高电感器在高频下的稳定性。
    3. 频率范围广:最高可达1MHz,适合各种高频电路。
    4. 环境适应性强:存储温度范围-40°C至+125°C,操作环境温度范围-40°C至+85°C。
    5. 包装灵活:提供托盘散装和卷带封装两种选择,方便不同的生产需求。

    应用案例和使用建议


    高电流2型功率电感器可广泛应用于计算机电源、服务器电源、通信设备及其他高密度电路板设计中。在使用过程中,建议关注以下几个方面:
    - 确保PCB布局合理,以避免热积累。
    - 通过调整铜走线的厚度和宽度来优化散热效果。
    - 在复杂系统中,注意其他发热组件对电感器温度的影响。

    兼容性和支持


    高电流2型功率电感器与市面上常见的电子元器件高度兼容,支持各种主流电子产品。制造商提供了详细的技术支持文档,确保客户能够顺利集成和使用这些产品。此外,产品包装多样,既支持单个托盘装运,也支持卷带包装,便于自动化生产线集成。

    常见问题与解决方案


    - 问题1:如何确定电感器的最大工作温度?
    解决方案:根据手册提供的信息,计算电感器在最坏情况下的温度变化。建议最大工作温度不超过125°C。

    - 问题2:电感器饱和电流不足怎么办?
    解决方案:选择更高饱和电流的型号或增加散热措施,如增加空气流动或改善PCB布局。
    - 问题3:如何避免电感器过早失效?
    解决方案:遵循手册中的使用指南,保持合适的操作环境温度,确保良好的散热条件。

    总结和推荐


    高电流2型功率电感器凭借其独特的功能和优势,在高密度、高频电路设计中表现出色。其紧凑的外形、高可靠性和宽泛的工作温度范围使其成为众多应用的理想选择。强烈推荐用于需要高电流处理能力且空间有限的应用场合。通过仔细遵循使用建议,可以充分发挥其性能,满足各种设计需求。

HC2-1R0-R参数

参数
容差 ±20%
直流电阻(DCR) 1.3mΩ
额定电流 33A
Q值 -
测试频率 300KHz
电感值 1μH
饱和电流(LSAT) 42.5A
自谐振频率(SRF) -
长*宽*高 19.2mm*19mm*12.7mm
安装方式 贴片安装
零件状态 在售
包装方式 散装

HC2-1R0-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

HC2-1R0-R数据手册

厂牌 PDF简要描述 下载
EATON 贴片电感 EATON HC2-1R0-R HC2-1R0-R数据手册

HC2-1R0-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
