首页  >  产品百科  >  HCM1A1305-5R6-R

HCM1A1305-5R6-R

产品分类: 贴片电感
厂牌: EATON
产品描述: 100KHz 15A 8.8A 5.6μH 13.8mΩ ±20% 标准安装,贴片安装 13.3mm*12.2mm*5mm
供应商型号: N-HCM1A1305-5R6-R
供应商: 云汉优选
标准整包数: 250

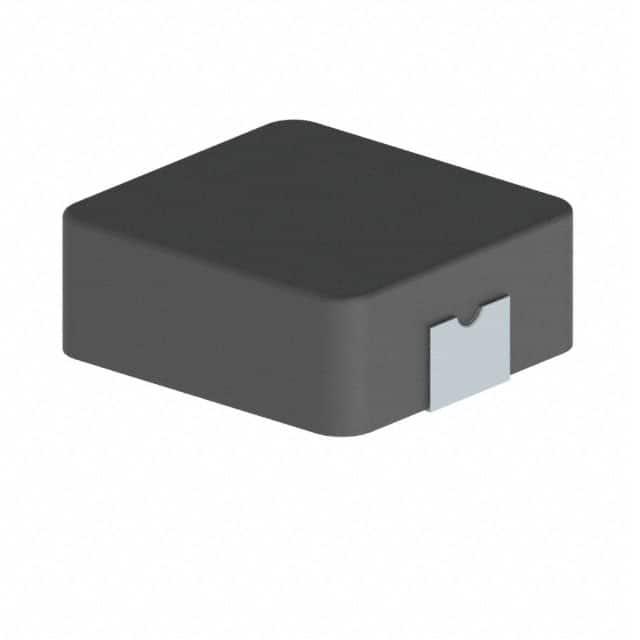

EATON 贴片电感 HCM1A1305-5R6-R

HCM1A1305-5R6-R概述


    产品简介


    HCM1A1305 汽车级高电流功率电感器是一款专为汽车应用设计的高性能电子元件。这种电感器具有高电流承载能力,磁屏蔽,低电磁干扰(EMI)等特点,广泛应用于汽车的各种系统中,如车身电子、中央车身控制模块、照明系统、空调控制系统、门窗升降、座椅控制以及驾驶员辅助系统等。HCM1A1305通过AEC-Q200 Grade 1认证,确保其在严苛的环境下稳定可靠地运行。

    技术参数


    HCM1A1305的主要技术规格如下:
    - 频率范围: 最高达1 MHz
    - 电感值范围: 0.1 μH 至 33 μH
    - 电流范围: 额定电流(Irms)3.5 A 至 80 A;饱和电流(Isat)26 A 至 85.5 A
    - 直流电阻(DCR): 典型值0.1 mΩ至5.25 mΩ
    - 封装尺寸: 13.8 mm x 12.5 mm
    - 高度: 5.0 mm
    - 湿度敏感等级(MSL): 1 级
    - 存储温度范围: -55 °C 至 +155 °C
    - 工作温度范围: -55 °C 至 +155 °C(环境温度加自温升)

    产品特点和优势


    HCM1A1305具备以下优势:
    - 高可靠性: 通过AEC-Q200 Grade 1认证,确保其适用于汽车环境中
    - 高电流承载能力: 能够承受较高的连续电流(Irms),减少温升
    - 磁屏蔽: 低电磁干扰(EMI),降低电磁辐射对其他电路的影响
    - 宽频谱适用性: 频率范围最高可达1 MHz,适用于多种高频应用
    - 温度适应性强: 在极端温度环境下仍能保持稳定的性能
    - 环保材料: 使用合金粉末芯材料,无卤素,铅免费且符合RoHS标准

    应用案例和使用建议


    应用案例
    - 车身电子: 包括各种开关和传感器
    - 空调控制器: 用于HVAC系统的功率管理
    - 加热通风及空调系统: 控制空气流通量和温度调节
    - 驾驶员辅助系统: 例如自适应巡航控制(ACC)、自动泊车和碰撞避免系统
    使用建议
    - 在实际应用中,需要考虑到周围环境温度和自温升对电感器性能的影响,确保电感器温度不超过155°C。
    - 在焊接过程中,应遵循指定的回流焊曲线,以保证焊接质量和电感器性能。

    兼容性和支持


    HCM1A1305与多种电子元件和设备兼容,广泛应用于汽车领域。厂商提供详细的使用手册和技术支持,确保用户能够正确安装和使用产品。

    常见问题与解决方案


    - 问题: 温度过高导致电感器损坏
    - 解决方案: 采用正确的热管理和散热设计,确保电感器工作温度不超出极限。
    - 问题: 回流焊过程中电感器受损
    - 解决方案: 严格按照回流焊曲线进行焊接,确保焊接过程不会超过电感器的温度限制。

    总结和推荐


    HCM1A1305 是一款在高电流环境下表现出色的汽车级功率电感器,具有卓越的温度稳定性和电磁屏蔽性能。其广泛的适用范围和高度的可靠性使其成为许多汽车电子系统中不可或缺的一部分。总体来说,我们强烈推荐此款产品,特别是在需要高性能、高可靠性的汽车电子产品中。

HCM1A1305-5R6-R参数

参数
额定电流 8.8A
Q值 -
测试频率 100KHz
电感值 5.6μH
饱和电流(LSAT) 15A
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 13.8mΩ
长*宽*高 13.3mm*12.2mm*5mm
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

HCM1A1305-5R6-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

HCM1A1305-5R6-R数据手册

厂牌 PDF简要描述 下载
EATON 贴片电感 EATON HCM1A1305-5R6-R HCM1A1305-5R6-R数据手册

HCM1A1305-5R6-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
250+ $ 2.06 ¥ 17.51
库存: 320
起订量: 250 增量: 250
交货地:
最小起订量为:250
合计: ¥ 4377.5
