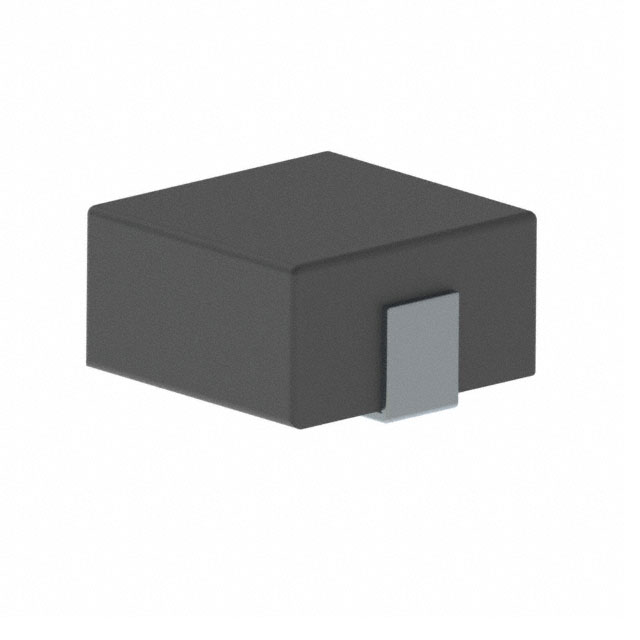

HCM1A0503-5R6-R

产品分类: 贴片电感
厂牌: EATON
产品描述: 100KHz 4A 2.8A 5.6μH 70.6mΩ ±20% 标准安装,贴片安装 5.15mm*5.1mm*3mm
供应商型号: N-HCM1A0503-5R6-R
供应商: 云汉优选
标准整包数: 2000
EATON 贴片电感 HCM1A0503-5R6-R

HCM1A0503-5R6-R概述

    HCM1A0503 汽车级高电流功率电感器

    产品简介


    HCM1A0503 是一款专为汽车电子设计的高电流功率电感器,适用于多种汽车电子应用。该产品具备出色的高电流承载能力,并通过了 AEC-Q200 Grade 1 认证,确保了其在恶劣环境下的可靠性和稳定性。

    技术参数


    - 类型: 高电流功率电感器
    - 工作频率: 最高可达 1 MHz
    - 电感范围: 0.2 μH 至 10 μH
    - 电流范围:
    - 有效值电流(Irms): 2.3 A 至 24 A
    - 饱和电流(Isat): 2.3 A 至 24 A
    - 直流电阻(DCR):
    - 典型值: 2.1 mΩ 至 6.5 mΩ
    - 最大值: 2.3 mΩ 至 7.2 mΩ
    - 封装尺寸: 5.5 mm x 5.3 mm,高度 3.0 mm
    - 存储温度范围: -55 °C 至 +155 °C
    - 环保标准: 符合无卤素、无铅、RoHS 标准

    产品特点和优势


    - 高电流承载能力: 支持高达 24 A 的电流,适用于高负载应用。
    - 低 EMI: 磁屏蔽设计,减少了电磁干扰。
    - 宽工作频率: 能够覆盖高达 1 MHz 的频率范围。
    - 宽电感范围: 0.2 μH 至 10 μH,满足不同应用场景的需求。
    - 良好的热稳定性: 工作温度范围广,可达 -55 °C 至 +155 °C。
    - 环保材料: 符合无卤素、无铅、RoHS 标准,对环境友好。

    应用案例和使用建议


    HCM1A0503 广泛应用于多种汽车电子系统,例如车身电子、中央车身控制模块、车辆访问控制系统等。这些应用要求电感器能够在恶劣的环境下稳定运行。
    使用建议:
    - 温度管理: 确保电感器的温度不超过 155 °C,可以通过优化 PCB 布局、增加散热片等方式来实现。
    - 避免电流过载: 在设计电路时要注意,AC 电流需要进行降额处理,以避免电感器过热损坏。
    - 合理布局: 避免将电感器置于其他热源附近,以减少热量积累。

    兼容性和支持


    HCM1A0503 电感器与现有的汽车电子系统具有良好的兼容性,且其高可靠性使得它能够适应各种复杂的车载环境。厂商提供技术支持,确保客户能够顺利集成并使用该产品。

    常见问题与解决方案


    1. 问题: 电感器温度过高
    - 解决方案: 优化 PCB 布局,确保足够的散热空间,必要时添加散热片。

    2. 问题: 电感器电流波动大
    - 解决方案: 检查电路设计,确认是否存在 AC 电流,进行必要的降额处理。
    3. 问题: 电感器失效
    - 解决方案: 检查供电电压和电流是否超出规格,确保符合工作条件。

    总结和推荐


    HCM1A0503 是一款高性能、高可靠性的汽车级高电流功率电感器,适合于汽车电子系统的各种高负载应用。其卓越的高电流承载能力和广泛的温度范围使其在市场上具有很高的竞争力。我们强烈推荐使用这款电感器,以确保汽车电子系统的稳定性和可靠性。

HCM1A0503-5R6-R参数

参数
饱和电流(LSAT) 4A
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 70.6mΩ
额定电流 2.8A
Q值 -
测试频率 100KHz
电感值 5.6μH
长*宽*高 5.15mm*5.1mm*3mm
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装
