VP4-0140TR-R

产品分类: 贴片电感
厂牌: EATON
产品描述: 1MHz 950mA 950mA 11.3μH 12-SMD 贴片安装 18mm*24.6mm*10mm
供应商型号: M-VP4-0140TR-R
供应商: Future
标准整包数: 140

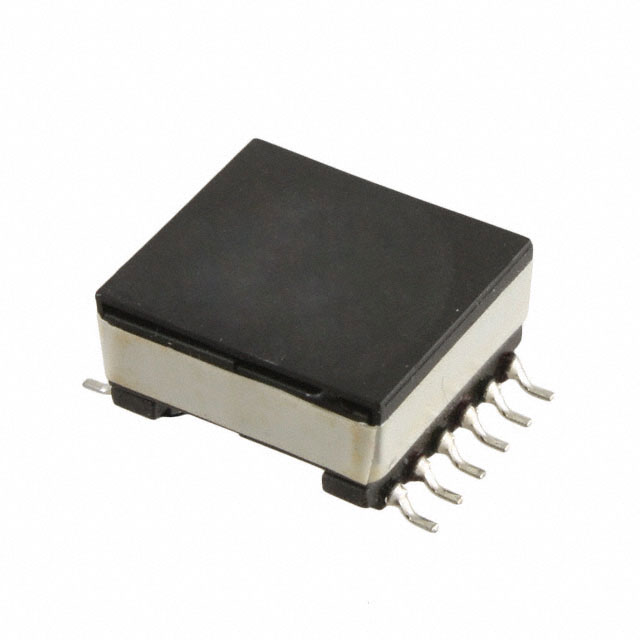

EATON 贴片电感 VP4-0140TR-R

VP4-0140TR-R概述

    VERSA-PAC® Inductors and Transformers (Surface Mount)

    1. 产品简介


    VERSA-PAC®系列表面贴装电感器和变压器是一系列多功能表面贴装器件,旨在提供超过500种可配置的电感器和变压器方案。这些器件广泛应用于各种电路设计中,具备高功率密度、低外形尺寸等特点,特别适用于对噪音敏感的应用环境。

    2. 技术参数


    - 电压隔离:高达500 Vac
    - 频率范围:1 MHz以上
    - 功耗范围:1 W至70 W
    - 电感范围:2.2 µH 至 159.65 µH(具体值见产品编号)
    - 工作温度范围:-40°C 至 +125°C
    - 存储温度范围:-55°C 至 +125°C
    - 核心材料:铁氧体

    3. 产品特点和优势


    VERSA-PAC®系列的优势体现在以下几个方面:
    - 多种配置选项:可以提供超过500种可用的电感器或变压器配置。
    - 高功率密度和低外形:适合空间受限的设计。
    - 低辐射噪声和紧密耦合线圈:减少电磁干扰,提高信号质量。
    - 多种应用:适用于Buck、Boost、Choke、Filter等多种电源转换和信号处理场合。

    4. 应用案例和使用建议


    应用案例
    1. Buck Converter:用于将5V电源降至3.3V。通过串联两个线圈,产生所需的电压,同时保持电流稳定。
    2. SEPIC Converter:用于锂离子电池到3.3V的转换。通过多个紧密耦合的线圈,降低纹波电流和噪声。
    使用建议
    - 在选择VERSA-PAC®器件时,需根据具体应用要求选择合适的型号。
    - 连接多个线圈以提高电流承载能力时,应确保所有连接点都焊接牢固。
    - 设计时应考虑散热问题,避免因过热导致的器件损坏。

    5. 兼容性和支持


    - 兼容性:VERSA-PAC®系列产品与各种标准PCB兼容,易于集成。
    - 支持:厂商提供详细的安装指南和技术支持,帮助客户顺利完成设计和安装。

    6. 常见问题与解决方案


    1. 如何计算饱和电流:
    - 查看产品规格表中的ISAT(BASE),并根据实际应用中的线圈数进行相应调整。

    2. 如何防止过热:
    - 确保良好的散热设计,如增加散热片或优化PCB布局。
    3. 如何连接多线圈以提高电流承载能力:
    - 将多个线圈并联,可以有效提高整体电流承载能力。

    7. 总结和推荐


    VERSA-PAC®系列电感器和变压器凭借其高度的灵活性、出色的电气性能和广泛的适用性,非常适合现代电子产品设计。无论是追求高效率还是严格控制电磁干扰的应用场合,都能满足需求。因此,强烈推荐选用VERSA-PAC®系列产品。

VP4-0140TR-R参数

参数
测试频率 1MHz
电感值 11.3μH
饱和电流(LSAT) 950mA
自谐振频率(SRF) -
容差 -
直流电阻(DCR) -
额定电流 950mA
Q值 -
长*宽*高 18mm*24.6mm*10mm
通用封装 12-SMD
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

VP4-0140TR-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

VP4-0140TR-R数据手册

厂牌 PDF简要描述 下载
EATON 贴片电感 EATON VP4-0140TR-R VP4-0140TR-R数据手册

VP4-0140TR-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
140+ $ 3.0352 ¥ 26.9298
280+ $ 2.948 ¥ 26.1561
420+ $ 2.937 ¥ 26.0586
560+ $ 2.926 ¥ 25.9609
700+ $ 2.882 ¥ 25.5705
库存: 420
起订量: 140 增量: 140
交货地:
最小起订量为:140
合计: ¥ 3770.17
