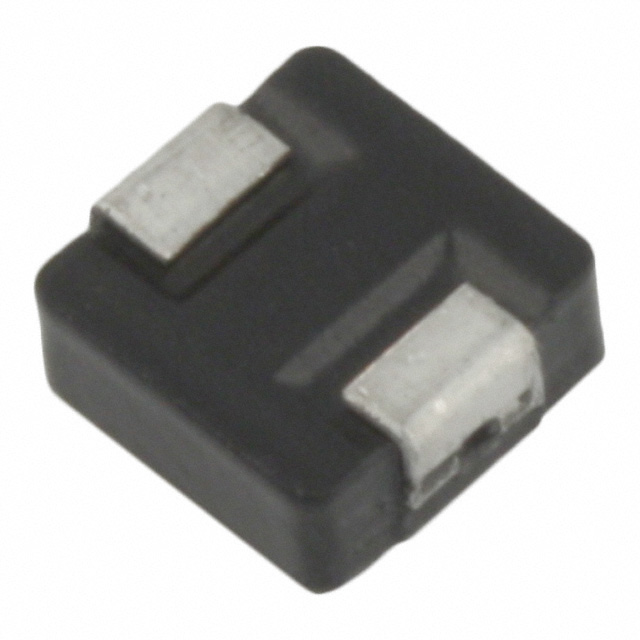

HCM0703-R47-R

产品分类: 贴片电感
厂牌: EATON
产品描述: 100KHz 26A 17.5A 470nH 4.2mΩ ±20% 0703 标准安装,贴片安装 7.1mm*6.6mm*3mm
供应商型号: N-HCM0703-R47-R
供应商: 云汉优选
标准整包数: 1500
EATON 贴片电感 HCM0703-R47-R

HCM0703-R47-R概述


    产品简介


    HCM0703 高电流功率电感器是一种专为高电流应用设计的电感器。其主要功能是提供稳定可靠的电流传输能力,并通过低损耗铁粉芯材料实现高效的能量转换。此款电感器广泛应用于多个领域,如电压调节模块(VRM)、多相调节器、点负载模块、桌面及服务器VRMs和EVRDs、基站设备、笔记本电脑和台式机电源管理、电池供电系统以及图形卡和数据网络存储系统等。

    技术参数


    | 参数名称 | 值 |

    | 有效日期 | 2016年3月 |
    | 感应范围 | 0.15 μH 至 33 μH |
    | 工作频率范围 | 直至5 MHz |
    | 最大直流电流 | 1.8 A 至 52 A |
    | 表面贴装封装尺寸 | 7.4 mm x 6.8 mm |
    | 高度 | 3.0 mm |
    | 温度范围 | 存储:-55 °C 至 +125 °C,操作:-55 °C 至 +125 °C |
    | 无铅标准 | Pb-free, Halogen-free |
    | 组件标记 | 13英寸直径卷带包装,每卷1500个 |

    产品特点和优势


    HCM0703高电流功率电感器具备多种独特的优势:
    - 高电流承载能力:可以承受高达52 A的直流电流,适合需要高电流稳定性的应用。
    - 低核心损耗:采用铁粉芯材料,能够在高频和大电流条件下保持低损耗。
    - 电磁屏蔽:具有低电磁干扰(EMI)特性,适用于对EMI有严格要求的应用。
    - 宽工作温度范围:可以在极端环境下正常工作,满足各种恶劣条件下的需求。

    应用案例和使用建议


    在电压调节模块(VRM)中,HCM0703 高电流功率电感器可以有效地过滤和调节输入电源,确保系统的稳定运行。例如,在一台高性能游戏电脑中,HCM0703可以提供稳定的电力供应,从而保证显卡和其他高功耗组件的高效运行。此外,在电池供电系统中,该电感器能够延长电池寿命,减少能源浪费。使用时建议根据具体应用需求选择合适的电感值和电流等级,并注意散热管理以避免过热问题。

    兼容性和支持


    HCM0703 电感器具有良好的兼容性,适用于多种表面贴装工艺和焊接环境。制造商提供全面的技术支持,包括详细的安装指南和售后维修服务。此外,厂商还提供了焊接温度曲线图(见手册中的焊接参考部分),方便用户进行正确的焊接过程控制。

    常见问题与解决方案


    1. 问题:温度升高过快
    - 解决办法:合理规划PCB布局,增加散热片或者风扇提高空气流动,降低其他热源的影响。
    2. 问题:电压波动过大
    - 解决办法:确保所选电感值与应用电流匹配,检查并调整输入电源稳定性。
    3. 问题:焊接不良
    - 解决办法:严格按照制造商提供的焊接温度曲线进行操作,确保焊接质量。

    总结和推荐


    HCM0703 高电流功率电感器以其卓越的性能、广泛的适用性和可靠的支持在市场上占据了一席之地。它不仅能够满足高端电子设备对电源管理的需求,还能在各种苛刻环境中稳定运行。因此,对于追求高效能、高可靠性的用户来说,HCM0703 是一个非常值得推荐的选择。

HCM0703-R47-R参数

参数
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 4.2mΩ
额定电流 17.5A
Q值 -
测试频率 100KHz
电感值 470nH
饱和电流(LSAT) 26A
长*宽*高 7.1mm*6.6mm*3mm
通用封装 0703
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

HCM0703-R47-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

HCM0703-R47-R数据手册

厂牌 PDF简要描述 下载
EATON 贴片电感 EATON HCM0703-R47-R HCM0703-R47-R数据手册

HCM0703-R47-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1500+ $ 0.8652 ¥ 7.3542
15000+ $ 0.6426 ¥ 5.4621
库存: 15750
起订量: 1500 增量: 1500
交货地:
最小起订量为:1500
合计: ¥ 11031.3
直接购买
加入购物车
