HCM1A1707V2-470-R

产品分类: 贴片电感
厂牌: EATON
产品描述: 100KHz 2MHz 8A 5.5A 47μH 46mΩ ±20% 标准安装,贴片安装 17.15mm*17.15mm*7mm
供应商型号: 3269871
供应商: element14
标准整包数: 1

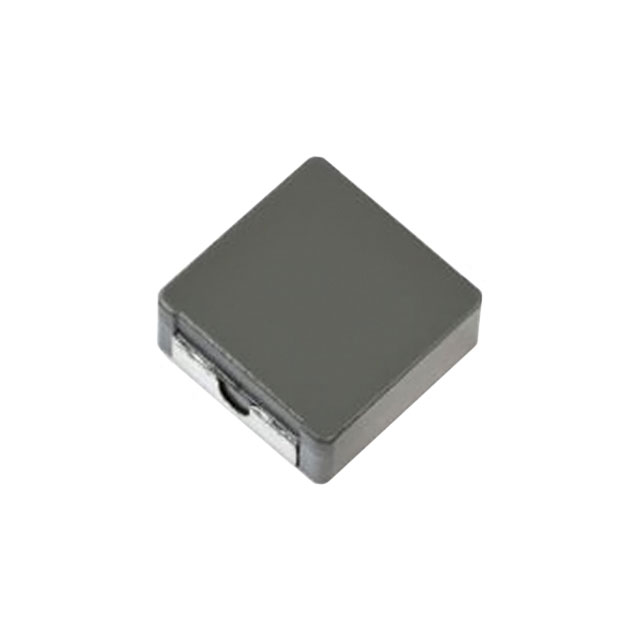

EATON 贴片电感 HCM1A1707V2-470-R

HCM1A1707V2-470-R概述

    高性能汽车级大电流电感器——HCM1A1707V2

    1. 产品简介


    HCM1A1707V2 是一款高性能汽车级大电流电感器,专为现代汽车电子系统中的高可靠性要求而设计。这款电感器采用合金粉末芯材料,能够在严苛的工作环境中提供稳定可靠的电感值,适合用于多种应用场合,如车身电子系统、安全控制系统以及信息娱乐系统等。

    2. 技术参数


    - 封装尺寸: 17.45 mm x 17.15 mm,高度7.0 mm
    - 电感范围: 1.0 μH 至 68 μH
    - 额定电流范围: 5.0 A 至 27 A
    - 自谐振频率: 见产品规格表
    - 工作温度范围: -55 °C 至 +155 °C(环境加自身温升)
    - 存储温度范围: -55 °C 至 +155 °C
    - 引脚电阻: 典型值:1.24 mΩ 至 43.5 mΩ,最大值:1.46 mΩ 至 71.6 mΩ
    - 浪涌电流: 14 A 至 27 A(约20%衰减)

    3. 产品特点和优势


    - AEC-Q200认证: 符合汽车电子行业最高标准。
    - 高电流承载能力: 稳定的电流承载能力确保在极端条件下的可靠运行。
    - 低EMI: 磁屏蔽设计有效降低电磁干扰。
    - 宽频带应用: 适用于高达1 MHz的DC-DC转换器和高达自谐振频率的滤波应用。
    - 适应性强: 能够承受-55 °C 至 +155 °C 的极端温度范围。

    4. 应用案例和使用建议


    - 车身电子系统: 可用于控制模块、灯光系统和座椅控制系统。
    - 安全控制系统: 适用于自动泊车控制、碰撞避免系统和安全黑盒系统。
    - 信息娱乐系统: 可应用于车载音响系统和导航系统。
    使用建议:
    - 合理布局: 在PCB设计时避免将导线或过孔放置在电感器下方。
    - 散热管理: 在实际应用中需考虑PCB布局、铜箔厚度及宽度、气流以及邻近热源部件对温升的影响,确保温升不超过+155 °C。

    5. 兼容性和支持


    - RoHS合规: 所有型号均符合RoHS标准。
    - 技术支持: 厂商提供详细的技术文档和售后支持,以帮助客户顺利集成到各种应用中。

    6. 常见问题与解决方案


    - Q: 温度上升超出规定值
    - A: 通过调整PCB布局、增加散热片、优化电流路径来降低温度。
    - Q: 感抗不符合要求
    - A: 重新检查PCB布局,确保接地良好且远离高频率干扰源。
    - Q: 无法达到指定的自谐振频率
    - A: 检查电路板上的电感器是否正确安装,确认没有焊接错误。

    7. 总结和推荐


    HCM1A1707V2 作为一款高性能的汽车级大电流电感器,具有卓越的稳定性、可靠性以及广泛的温度适用范围。无论是在安全性要求极高的驾驶辅助系统还是信息娱乐系统中,都能提供出色的性能表现。因此,我们强烈推荐这款电感器给需要高可靠性的汽车电子应用。
    此综述旨在提供HCM1A1707V2的详细技术信息,希望可以满足您的需求。如需更多帮助或细节,可进一步咨询制造商的官方技术支持团队。

HCM1A1707V2-470-R参数

参数
测试频率 100KHz
电感值 47μH
饱和电流(LSAT) 8A
自谐振频率(SRF) 2MHz
容差 ±20%
直流电阻(DCR) 46mΩ
额定电流 5.5A
Q值 -
长*宽*高 17.15mm*17.15mm*7mm
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

HCM1A1707V2-470-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

HCM1A1707V2-470-R数据手册

厂牌 PDF简要描述 下载
EATON 贴片电感 EATON HCM1A1707V2-470-R HCM1A1707V2-470-R数据手册

HCM1A1707V2-470-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 27.3768
5+ ¥ 25.143
10+ ¥ 22.9092
25+ ¥ 20.5
50+ ¥ 17.58
200+ ¥ 16.11
库存: 172
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 27.37
