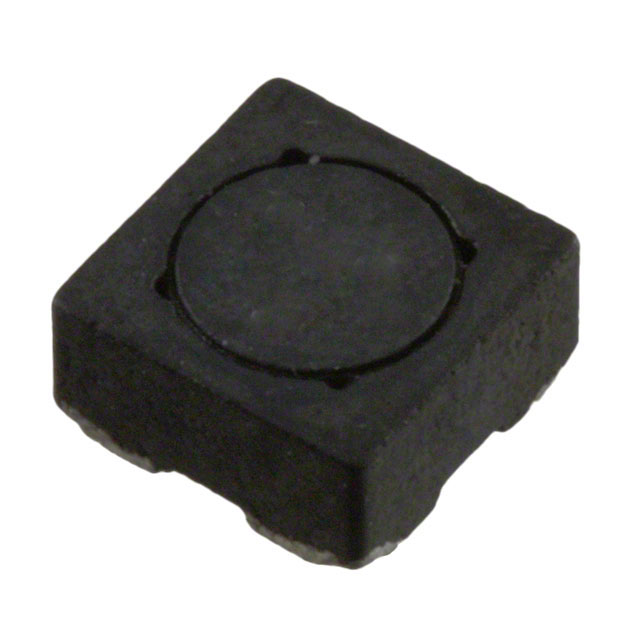

SDQ25-102-R

产品分类: 其他电感
厂牌: EATON
产品描述: 1.0082mH,4.0328mH 100KHz 9.82Ω 63mA ±20% 2020 标准安装,贴片安装 5.2mm*5.2mm*2.5mm
供应商型号: SEC-SDQ25-102-R
供应商: 海外现货
标准整包数: 1
EATON 其他电感 SDQ25-102-R

SDQ25-102-R概述

    # 电子元器件技术手册:低轮廓双绕组屏蔽鼓式电感/变压器

    产品简介


    本手册介绍了型号为SDQ的低轮廓双绕组屏蔽鼓式电感/变压器(以下简称“SDQ电感”)。SDQ电感具备两种绕组,既可以作为单一电感使用,也可以用于耦合电感或变压器的应用中(如1:1匝比)。这些产品主要用于各种移动设备和消费电子产品中,如手机、笔记本电脑、数码相机、媒体播放器、PCMCIA卡和GPS系统。

    技术参数


    | 参数 | 规格 |

    | 电流范围 | 0.063 A 到 6.43 A |
    | 电感范围 | 0.47 μH 到 4.03 mH |
    | 隔离电压 | 500 Vdc |
    | 工作温度范围 | -40 °C 至 +125 °C |
    | 存储温度范围 | -40 °C 至 +125 °C |
    | 环境合规性 | Pb-free、Halogen-free |

    产品特点和优势


    SDQ电感的主要特点是其双绕组设计,可以灵活连接成串联或并联模式,以满足不同应用需求。此外,这些电感采用铁氧体屏蔽,具有较低的电磁干扰(EMI),同时保持良好的电感和电流承载能力。其宽广的工作温度范围使其适用于严苛环境下的多种工业和消费电子产品。

    应用案例和使用建议


    SDQ电感广泛应用于开关电源电路中,如SEPIC、flyback、降压、升压及耦合电感电路。在手机、笔记本电脑、数码相机和媒体播放器中也有广泛应用。根据手册,设计人员可以根据具体需求选择合适的电感型号,以达到最佳性能。使用时,建议严格按照手册中提供的焊接和温度控制要求进行操作,以确保电感稳定运行。

    兼容性和支持


    SDQ电感兼容标准无铅焊料工艺,符合J-STD-020规范。制造商提供了详细的焊接参数指导,有助于用户顺利完成组装过程。此外,Eaton公司提供技术支持和保修服务,以确保用户能够获得最佳的使用体验。

    常见问题与解决方案


    - 问题1: 电感温度过高
    - 解决方案: 检查电路中的电流和电压是否超过额定值,并确保适当散热。

    - 问题2: 无法正确安装
    - 解决方案: 仔细参考手册中的安装指南,确认正确的安装方向和焊接条件。

    总结和推荐


    总的来说,SDQ电感以其高可靠性、宽工作温度范围和优秀的EMI抑制能力,在各种应用场合中表现出色。无论是对于消费电子产品还是工业设备,SDQ电感都是一个值得推荐的选择。如果您需要一款能够适应多种环境的高质量电感产品,SDQ电感将是您的理想之选。

SDQ25-102-R参数

参数
测试频率 100KHz
电感值 1.0082mH,4.0328mH
饱和电流(LSAT) 63mA
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 9.82Ω
额定电流 -
Q值 -
长*宽*高 5.2mm*5.2mm*2.5mm
通用封装 2020
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装
