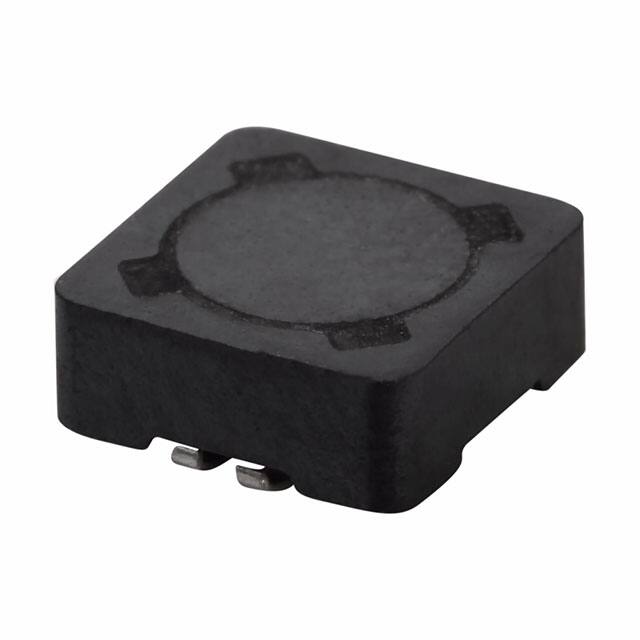

DRQ73-681-R

产品分类: 其他电感
厂牌: EATON
产品描述: 676.5μH,2.706mH 100KHz 3.47Ω 310mA ±20% 标准安装,贴片安装 7.6mm*7.6mm*3.55mm
供应商型号: N-DRQ73-681-R
供应商: 云汉优选
标准整包数: 1350
EATON 其他电感 DRQ73-681-R

DRQ73-681-R概述

    # Eaton DRQ 系列双线圈高功率密度屏蔽式鼓形电感技术手册

    产品简介


    Eaton 的 DRQ 系列双线圈高功率密度屏蔽式鼓形电感是专为现代电子设备设计的高性能电感元件。该系列产品具备强大的功能,能够作为单个电感或耦合电感/变压器(1:1匝比)使用。其独特的双线圈设计,使风圈可以串联或并联连接,从而提供广泛的电感值和电流额定值选择。DRQ 系列适用于桌面电脑、服务器、DVD 和媒体播放器、便携式手持设备、LCD 面板等领域,同时可作为转换器中的 SEPIC、flyback 变换器、输入输出滤波扼流圈及 VRM 电感。

    技术参数


    | 参数 | 规格范围 |

    | 电感值 | 0.33 µH 至 4.71 mH |
    | 峰值电流 | 0.13 A 至 56 A |
    | RMS 电流 | 0.128 A 至 17.9 A |
    | DCR(直流电阻) | 0.0074 Ω 至 0.1742 Ω |
    | 工作温度范围 | -40°C 至 +125°C |
    | 隔离电压 | 200 Vac |
    | 核心材料 | 铁氧体 |

    产品特点和优势


    1. 双线圈设计:可灵活配置为单个电感或耦合电感/变压器,适用于多种电路需求。
    2. 高功率密度:紧凑型设计适合空间受限的应用。
    3. 屏蔽结构:有效减少电磁干扰,提高系统稳定性。
    4. 高可靠性:能够在宽温范围内稳定运行,满足严苛的工作条件。
    5. 多样化选择:多种尺寸和电感值可供选择,适用于不同的应用场景。

    应用案例和使用建议


    应用场景
    - 电源管理:如 DC-DC 转换器、VRM 电感。
    - 信号处理:如 SEPIC、flyback 转换器。
    - 显示设备:如 LCD 面板。
    使用建议
    1. 在高温环境中使用时,需确保散热良好以避免热积累。
    2. 根据具体应用需求选择合适的电感值和电流等级。
    3. 注意连接方式的选择,以实现最佳的性能表现。

    兼容性和支持


    DRQ 系列产品与其他主流电子元器件具有良好的兼容性,便于集成到现有系统中。Eaton 提供全面的技术支持和售后服务,确保用户获得最佳的使用体验。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 电感值超出公差范围 | 检查生产批次号,确认是否符合规格要求 |
    | 温度过高 | 改善散热设计或降低工作负载 |
    | 噪声增大 | 检查周围电路布局,优化接地和屏蔽 |

    总结和推荐


    Eaton DRQ 系列双线圈高功率密度屏蔽式鼓形电感以其卓越的性能、广泛的应用范围和可靠的质量,在众多电子设备中表现出色。我们强烈推荐此系列产品用于需要高性能和高稳定性的应用场景。无论是在消费电子产品还是工业控制领域,DRQ 系列都将是您的理想选择。

DRQ73-681-R参数

参数
饱和电流(LSAT) 310mA
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 3.47Ω
额定电流 -
Q值 -
测试频率 100KHz
电感值 676.5μH,2.706mH
长*宽*高 7.6mm*7.6mm*3.55mm
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装
