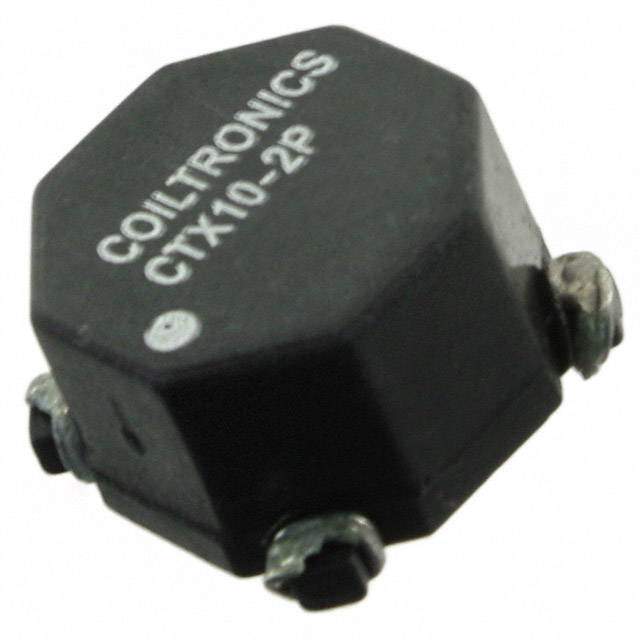

CTX10-2P-R

产品分类: 其他电感
厂牌: EATON
产品描述: 9.83μH,39.3μH 100KHz 179mΩ 2.1A ±20% 标准安装,贴片安装 11.43mm*11.43mm*5.97mm
供应商型号: CTX10-2P-R
供应商: Master
标准整包数: 10
EATON 其他电感 CTX10-2P-R

CTX10-2P-R概述

    电子元器件技术手册:ECONO-PAC™/OCTA-PAC® 双绕组环形功率电感器/变压器

    产品简介


    ECONO-PAC™ 和 OCTA-PAC® 系列产品是用于表面贴装磁性材料,可单独使用或耦合为电感器和变压器,它们能够提供在两个绕组间隔离的功能。OCTA-PAC® PLUS 产品则提供了比 OCTA-PAC 和 ECONO-PAC 更高的电流等级和更高的饱和通量密度。这些电感器和变压器适用于多种高频率、低损耗的应用场合,主要应用于计算机和便携式电源设备,LCD 面板和 DVD 播放器等。

    技术参数


    - 存储温度范围: -40 °C 到 +125 °C
    - 操作温度范围: -40 °C 到 +125 °C(环境温度加自温升)
    - 焊接回流温度: 符合 J-STD-020 (最新修订) 标准
    - 封装标识:
    - CTX- -R(前三个数字表示型号;第四个到第六个数字表示电感值;最后一到两位数字表示产品尺寸及类型)
    - -R 表示符合 RoHS 标准

    产品特点和优势


    - 灵活性: 可作为单个或耦合电感器使用,或用作 1:1 变压器,以提供两个绕组间的隔离。
    - 成本效益: ECONO-PAC 是 OCTA-PAC 的低成本版本,使用铁粉芯材料,提供高饱和通量密度。
    - 高性能: OCTA-PAC PLUS 使用非晶金属芯材料,提供更高的电流额定值和更高的饱和通量密度。
    - 可靠安装: 采用安全四端子安装方式,提高稳定性和可靠性。
    - 适应性强: 通过串联或并联连接可提供更多样的电感组合。

    应用案例和使用建议


    - 应用场景: 计算机和便携式电源设备、LCD 面板、DVD 播放器、DC-DC 转换器、开关电源(如降压、升压、正向和谐振转换器)、噪声滤波器和扼流圈等。
    - 使用建议: 在高电流环境下,建议选择更高电流额定值的产品,以确保稳定性。同时,在高温环境中使用时,需注意温升对电感值的影响,可能需要降额使用。

    兼容性和支持


    - 兼容性: 这些产品广泛兼容于各种电路设计,特别是在高频率和低损耗需求的场景中。
    - 支持和服务: 厂商提供详细的技术支持文档和售后服务,帮助用户进行产品选型和使用。

    常见问题与解决方案


    - 问题: 温度升高导致电感值下降。
    - 解决方案: 选择具有更高饱和通量密度的产品,或根据具体应用需求调整负载电流,避免过载。
    - 问题: 高频环境下高频响应不佳。
    - 解决方案: 选择高频率响应较好的产品型号,或考虑使用专门的高频电感器。

    总结和推荐


    ECONO-PAC™ 和 OCTA-PAC® 系列产品凭借其灵活的应用范围、高可靠性及广泛的兼容性,在多种应用中表现出色。OCTA-PAC® PLUS 由于其出色的电流承载能力和更高的饱和通量密度,特别适合高电流和高可靠性要求的应用场景。总体而言,这些产品不仅在性能上表现出众,还提供了良好的客户支持和服务,值得推荐。
    本文基于技术手册内容编撰,涵盖了产品简介、技术参数、特点优势、应用场景和建议、兼容性与支持、常见问题及解决方案等多方面信息,旨在为用户提供全面的产品理解和指导。

CTX10-2P-R参数

参数
电感值 9.83μH,39.3μH
饱和电流(LSAT) -
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 179mΩ
额定电流 2.1A
Q值 -
测试频率 100KHz
长*宽*高 11.43mm*11.43mm*5.97mm
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装
