UP1B-330-R

产品分类: 贴片电感
厂牌: EATON
产品描述: 100KHz 990mA 820mA 33μH 367mΩ ±20% 标准安装,贴片安装 8.89mm*6.1mm*5mm
供应商型号: N-UP1B-330-R
供应商: 云汉优选
标准整包数: 900

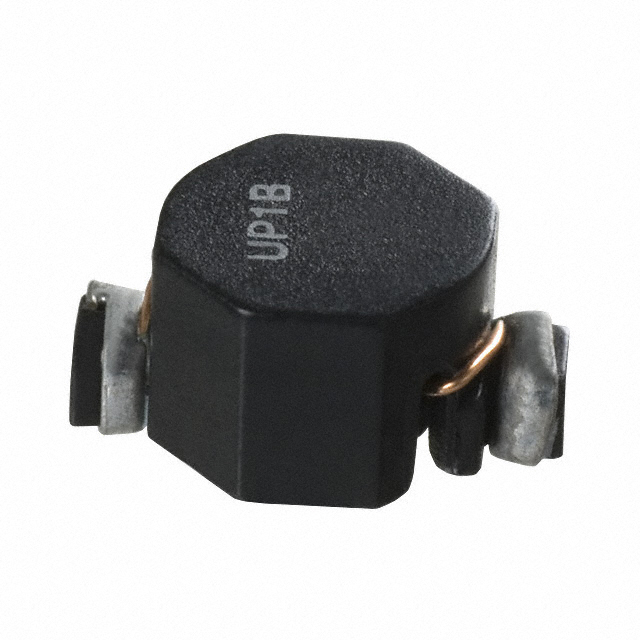

EATON 贴片电感 UP1B-330-R

UP1B-330-R概述

    UNI-PAC™ 鼓芯功率电感产品技术手册

    1. 产品简介


    产品类型:
    UNI-PAC™鼓芯功率电感是一种用于直流电路的电感器,主要用于存储能量和过滤噪声。它具有高密度功率处理能力,适用于要求低电感值和高电流的应用。
    主要功能:
    - 最大化功率密度
    - 支持低电感和高电流
    - 小型化封装
    - 螺纹线圈结构提高机械强度
    应用领域:
    - 工作站/服务器
    - 台式计算机
    - DVD播放器
    - 便携式电源设备
    - 基站
    - 工业电源供应
    - 输出滤波扼流圈
    - 测试仪器仪表

    2. 技术参数


    - 电感范围:0.470 μH 至 1000 μH
    - 电流范围:0.47 A 至 19.2 A
    - 工作温度范围:-40°C 至 +125°C
    - 耐热等级:符合 UL 94V-0阻燃标准
    - 核心材料:铁氧体
    特定型号规格示例:
    - UP1B-R47-R:
    - 电感量(额定):0.47 μH
    - 电流范围:0.47 A 至 19.2 A
    - 直流电阻:最大 0.0097 Ω
    - UP2B-1R0-R:
    - 电感量(额定):1.0 μH
    - 电流范围:4.4 A 至 9.9 A
    - 直流电阻:最大 0.0065 Ω

    3. 产品特点和优势


    - 高功率密度:能够在小型封装内实现高效能。
    - 低电感和高电流能力:适合各种低电感和高电流需求的应用。
    - 保护外壳:防止核心破裂,增强可靠性。
    - 广泛的工作温度范围:适应极端环境条件。
    - UL 94V-0阻燃标准:安全可靠,符合行业标准。

    4. 应用案例和使用建议


    应用案例:
    - 在一台工作站中,采用UNI-PAC™电感来提供稳定的电流输出,确保系统正常运行。
    - 在DVD播放器中,使用该电感来过滤电源噪声,提升视频质量。
    使用建议:
    - 确保电路板布局合理,避免干扰。
    - 根据负载需求选择合适的电感型号。
    - 注意温度管理,特别是在高温环境下。

    5. 兼容性和支持


    - 兼容性:UNI-PAC™电感与市场上常见的电子设备兼容,易于集成。
    - 技术支持:Eaton Electronics Division提供全面的技术支持和售后服务。

    6. 常见问题与解决方案


    - 问题:如何确定合适的电感型号?
    - 解答: 根据负载电流和电感需求选择合适型号。参考技术手册中的电感和电流参数。
    - 问题:如何进行焊接?
    - 解答: 遵循标准的焊料回流曲线,确保温度不超过规定的最大值。

    7. 总结和推荐


    综合评估:
    UNI-PAC™鼓芯功率电感具备高效能和广泛的应用范围,适用于各种电子设备。其高功率密度和机械强度使其成为同类产品中的佼佼者。
    推荐使用:
    鉴于UNI-PAC™电感的出色性能和可靠性,强烈推荐在需要高效率和稳定电流输出的应用中使用。

UP1B-330-R参数

参数
电感值 33μH
饱和电流(LSAT) 990mA
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 367mΩ
额定电流 820mA
Q值 -
测试频率 100KHz
长*宽*高 8.89mm*6.1mm*5mm
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

UP1B-330-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

UP1B-330-R数据手册

厂牌 PDF简要描述 下载
EATON 贴片电感 EATON UP1B-330-R UP1B-330-R数据手册

UP1B-330-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
900+ $ 0.6695 ¥ 5.6908
库存: 3900
起订量: 900 增量: 900
交货地:
最小起订量为:900
合计: ¥ 5121.72
直接购买
加入购物车
