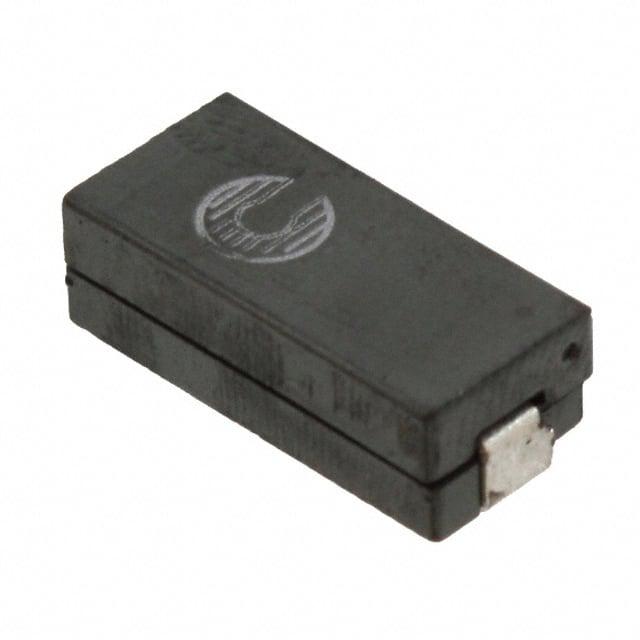

FP1505R1-R30-R

产品分类: 贴片电感
厂牌: EATON
产品描述: 100KHz 35A 53A 300nH 470μΩ ±10% 标准安装,贴片安装 14.7mm*6.7mm*5mm
供应商型号: FP1505R1-R30-R
供应商: 国内现货
标准整包数: 744
EATON 贴片电感 FP1505R1-R30-R

FP1505R1-R30-R概述

    FP1505 高频高电流功率电感器技术手册解析

    1. 产品简介


    产品类型: FP1505 是一款高频、高电流的表面贴装功率电感器。
    主要功能:
    - 设计用于高速、高电流开关模式应用。
    - 高电流处理能力,低核心损耗。
    - 紧凑型封装,方便集成到各种电路板设计中。
    - 具备DCR容差,适用于电流感应电路。
    应用领域:
    - 多相调节器。
    - 电压调节模块(VRM)。
    - 台式机和服务器的VRM和EVRD。
    - 数据网络和存储系统。
    - 笔记本电脑调节器。
    - 图形卡和电池供电系统。
    - 负载点模块。
    - DCR电流感应。

    2. 技术参数


    - 尺寸: 7.0 x 15.0 x 5.0mm 表面贴装封装。
    - 材料: 铁氧体芯材料。
    - 电流范围: 24A 到 105A。
    - 频率范围: 最高可达 1MHz。
    - 电感范围: 100nH 至 400nH。
    - 工作温度范围: 存储温度 -40°C 到 +125°C,工作温度 -40°C 到 +125°C(环境加自温升)。
    - 回流焊温度: J-STD-020 (最新修订版) 兼容。

    3. 产品特点和优势


    特点:
    - 高效的电流处理能力和低核心损耗,确保在高速、高电流环境下稳定运行。
    - 紧凑的表面贴装封装,便于在有限的空间内实现高效集成。
    - 优秀的DCR容差,适合精密的电流感应电路。
    - 广泛的应用领域,涵盖了从台式机到笔记本电脑的各种电子设备。
    优势:
    - 适应多相调节器和高性能VRM的需求。
    - 通过精确的电流感应功能,提供更好的能源管理。
    - 高可靠性,能够在极端温度条件下稳定工作。

    4. 应用案例和使用建议


    应用案例:
    - 在台式机和服务器的VRM系统中,FP1505 用于管理和分配电源,以满足不同负载的需求。
    - 笔记本电脑的调节器中,FP1505 提供高效的电源管理,延长电池寿命。
    - 数据中心和存储系统的高密度布局中,FP1505 的小尺寸和高性能使其成为理想的解决方案。
    使用建议:
    - 根据具体应用选择合适的电感值,以满足所需的电流和频率需求。
    - 在设计PCB时,确保适当的散热路径,避免高温引起的性能下降。
    - 使用推荐的焊锡回流曲线进行焊接,确保可靠连接。

    5. 兼容性和支持


    - 兼容性: FP1505 与现有的PCB布局高度兼容,能够无缝集成到多种电子设备中。
    - 支持和维护: 东芝公司提供详尽的技术文档和支持,确保客户能够顺利应用该产品。

    6. 常见问题与解决方案


    常见问题及解决方法:
    1. 问题:电流感应精度降低
    - 解决方法: 检查电感器的DCR值是否符合要求,必要时重新校准或更换电感器。
    2. 问题:温度上升过快
    - 解决方法: 优化PCB布局,增加散热片,或者改善空气流通,降低热源影响。
    3. 问题:电流不稳定
    - 解决方法: 确认输入电压和负载条件是否稳定,适当调整电流设定,检查电感器是否正确安装。

    7. 总结和推荐


    总结:
    FP1505 高频高电流功率电感器凭借其紧凑的封装、卓越的性能和广泛的应用领域,在多个领域展示了强大的竞争力。它不仅能够满足高速、高电流应用的需求,还具备出色的可靠性,是一款值得信赖的产品。
    推荐:
    鉴于FP1505电感器的出色表现和广泛应用,强烈推荐给需要高性能电源管理解决方案的设计工程师。无论是桌面计算机、服务器还是数据中心,这款电感器都能提供可靠的电力支持。

FP1505R1-R30-R参数

参数
自谐振频率(SRF) -
容差 ±10%
直流电阻(DCR) 470μΩ
额定电流 53A
Q值 -
测试频率 100KHz
电感值 300nH
饱和电流(LSAT) 35A
长*宽*高 14.7mm*6.7mm*5mm
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装
