首页  >  产品百科  >  HCM1A4020V2-150-R

HCM1A4020V2-150-R

产品分类: 贴片电感
厂牌: EATON
产品描述: 100KHz 14MHz 1.8A 1.3A 15μH 384mΩ ±20% SMD,4.4X4.2MM 标准安装,贴片安装 4.4mm*4.2mm*2mm
供应商型号: N-HCM1A4020V2-150-R
供应商: 云汉优选
标准整包数: 1

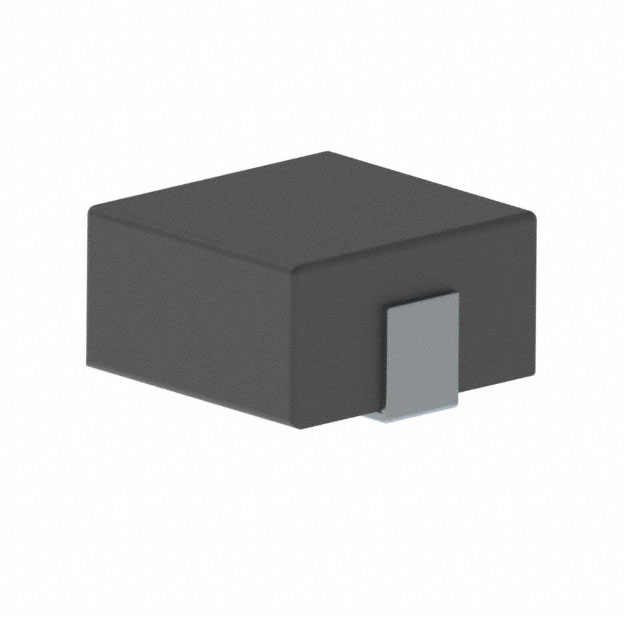

EATON 贴片电感 HCM1A4020V2-150-R

HCM1A4020V2-150-R概述

    HCM1A4020V2 汽车级高电流功率电感器

    产品简介


    HCM1A4020V2 是一款汽车级高电流功率电感器,专为要求苛刻的汽车电子应用而设计。这类电感器主要用于车身电子系统、中央车身控制模块、车辆访问控制系统等,具有出色的高电流承载能力,能够适应各种复杂的工作环境。其独特的磁屏蔽结构还提供了低电磁干扰(EMI)特性。

    技术参数


    HCM1A4020V2 的技术规格如下:
    | 部件号 | 印记 | 开路电感(μH) | 全负载电感(μH) | 最大直流电流(A) | 饱和电流(A) | 直流电阻(mΩ)@+20°C | 谐振频率(MHz) |

    | HCM1A4020V2-R10-R | A | 0.10 | 0.056 | 16 | 22 | 3.1 | 4.0 |
    | HCM1A4020V2-R22-R | B | 0.22 | 0.123 | 11 | 17 | 5.5 | 6.6 |
    | HCM1A4020V2-R33-R | C | 0.33 | 0.185 | 8.5 | 12 | 7.5 | 9.0 |
    | HCM1A4020V2-R47-R | D | 0.47 | 0.263 | 7.3 | 11 | 10.5 | 13.0 |
    | HCM1A4020V2-R56-R | E | 0.56 | 0.314 | 7.3 | 10 | 12.0 | 15.0 |
    | HCM1A4020V2-R68-R | F | 0.68 | 0.381 | 6.7 | 9 | 12.5 | 16.0 |
    | HCM1A4020V2-1R0-R | G | 1.0 | 0.56 | 5.6 | 7 | 20 | 24 |
    | HCM1A4020V2-1R2-R | H | 1.2 | 0.67 | 5.3 | 6.8 | 23 | 28 |
    | HCM1A4020V2-1R5-R | I | 1.5 | 0.84 | 4.5 | 6.0 | 25 | 30 |
    | HCM1A4020V2-2R2-R | J | 2.2 | 1.23 | 4.6 | 5.0 | 40 | 48 |
    | HCM1A4020V2-3R3-R | K | 3.3 | 1.85 | 3.1 | 4.0 | 71 | 85 |
    | HCM1A4020V2-4R7-R | L | 4.7 | 2.63 | 2.5 | 3.2 | 98 | 118 |
    | HCM1A4020V2-6R8-R | M | 6.8 | 3.8 | 1.7 | 2.6 | 167 | 192 |
    | HCM1A4020V2-100-R | N | 10.0 | 5.6 | 1.6 | 2.2 | 245 | 281 |
    | HCM1A4020V2-150-R | O | 15.0 | 8.4 | 1.3 | 1.8 | 320 | 384 |

    产品特点和优势


    HCM1A4020V2 产品具有以下几个显著特点和优势:
    1. AEC-Q200认证:确保产品符合严格的汽车标准。
    2. 高电流承载能力:适用于需要大电流的应用场合。
    3. 磁屏蔽:提供低电磁干扰(EMI),适合对EMI有严格要求的应用。
    4. 多种频率支持:适用于不同频率范围的直流-直流转换器和滤波应用。
    5. 小尺寸封装:仅4.75 mm x 4.45 mm,高度仅为2.0 mm,便于紧凑设计。
    6. 良好的环境适应性:工作温度范围宽广,可承受极端温度条件。

    应用案例和使用建议


    HCM1A4020V2 电感器广泛应用于多个汽车子系统,例如:
    - 照明系统:用于头灯、尾灯和LED照明系统的滤波和储能。
    - 空调控制器:用于汽车空调系统的控制单元。
    - 车身控制模块:用于车身电子系统中的电源管理和信号处理。
    - 高级驾驶辅助系统:用于雷达系统和摄像头系统中的滤波器。
    使用建议:
    1. 在高频环境下(如1 MHz),请考虑使用更大容量的电感器以确保稳定性。
    2. 安装时需确保电感器周围有良好的散热路径,避免过热影响性能。
    3. 根据具体应用需求选择合适的电感值和电流等级。

    兼容性和支持


    HCM1A4020V2 电感器与其他常见的电子元件和设备兼容良好。制造商Eaton Electronics提供了全面的技术支持和售后服务,包括详细的安装指南和故障排除文档。此外,Eaton还提供了一系列配套服务,如现场技术支持和定期的产品维护检查。

    常见问题与解决方案


    1. Q:电感器在高温环境下容易损坏吗?
    - A: HCM1A4020V2 电感器的存储温度范围为-55 °C到+155 °C,因此在常规工作条件下不会轻易损坏。但在极端高温环境中,可能需要采取额外的散热措施。
    2. Q:电感器如何进行焊接?
    - A: 使用标准的锡铅焊料(SnPb)时,焊接温度应在235 °C以上;使用无铅焊料(Pb Free)时,焊接温度应在260 °C以上。具体焊接参数详见相关表格。

    总结和推荐


    综上所述,HCM1A4020V2 是一款高性能、高可靠性的汽车级电感器。它具备强大的电流承载能力和出色的EMI抑制效果,非常适合用于各种汽车电子系统。强烈推荐在汽车电子开发项目中采用该产品,以确保系统的稳定性和可靠性。

HCM1A4020V2-150-R参数

参数
Q值 -
测试频率 100KHz
电感值 15μH
饱和电流(LSAT) 1.8A
自谐振频率(SRF) 14MHz
容差 ±20%
直流电阻(DCR) 384mΩ
额定电流 1.3A
长*宽*高 4.4mm*4.2mm*2mm
通用封装 SMD,4.4X4.2MM
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

HCM1A4020V2-150-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

HCM1A4020V2-150-R数据手册

厂牌 PDF简要描述 下载
EATON 贴片电感 EATON HCM1A4020V2-150-R HCM1A4020V2-150-R数据手册

HCM1A4020V2-150-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
