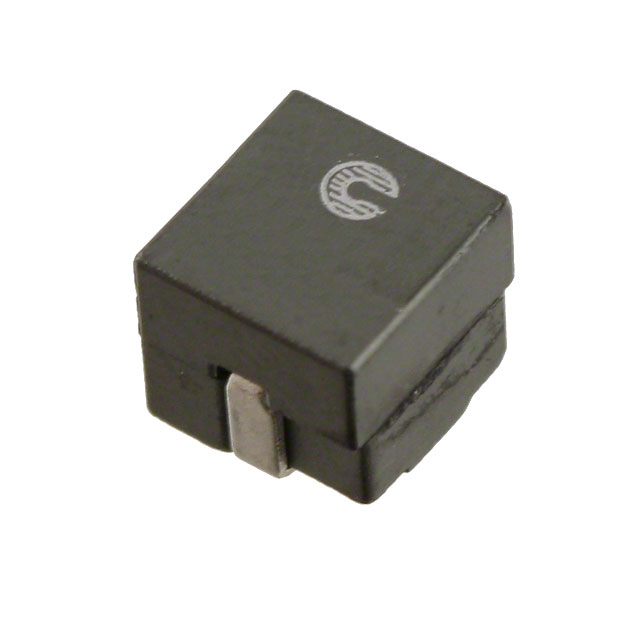

FP0807R1-R20-R

产品分类: 贴片电感
厂牌: EATON
产品描述: 100KHz 38A 49A 200nH 500μΩ ±10% 标准安装,贴片安装 7.6mm*7.4mm*7mm
供应商型号: N-FP0807R1-R20-R
供应商: 云汉优选
标准整包数: 600
EATON 贴片电感 FP0807R1-R20-R

FP0807R1-R20-R概述

    高频大电流功率电感器FP0807:技术手册解析

    产品简介


    FP0807是一款专为高频和大电流应用设计的功率电感器。它具有高电流承载能力、低铁芯损耗、宽泛的工作频率范围(高达2MHz)以及出色的温度适应性(工作温度范围为-40°C至+125°C)。此外,该电感器符合RoHS标准,不含卤素和铅,因此非常环保。FP0807适用于多相和Vcore调节器、电压调节模块(VRM)、桌面及服务器的VRM和EVRD、数据网络和存储系统、显卡以及电池供电系统等多种应用场景。

    技术参数


    - 电感范围:70nH到220nH
    - 电流范围:直流电流(Irms)可达45A,峰值电流(Isat1)在25°C时可达108A,在125°C时可达79A
    - 频率范围:最高达2MHz
    - 尺寸:封装尺寸为7.4mm×7.6mm,高度7.0mm
    - 核心材料:铁氧体核心
    - 环境温度:存储温度范围为-40°C至+125°C,工作温度范围同样为-40°C至+125°C
    - 焊接要求:符合J-STD-020D标准

    产品特点和优势


    FP0807的最大优势在于其高电流承载能力和低铁芯损耗。这种组合使得该电感器非常适合应用于需要高效能、高性能的高频大电流电路中。其宽泛的温度适应性确保了即使在极端环境下也能稳定运行,而环保无铅的设计也使其更加符合现代绿色生产的要求。此外,FP0807的标准化封装和易于集成的特点也大大提升了其在实际应用中的灵活性和便利性。

    应用案例和使用建议


    FP0807的典型应用场景包括多相和Vcore调节器、VRM、桌面和服务器的电源管理模块、数据网络和存储系统、显卡以及电池供电系统。为了确保最佳性能,用户应当注意以下几点:
    - 确保良好的散热设计以避免温度过高导致的性能下降
    - 合理布局电路板,减少不必要的热源干扰
    - 注意电流波形的影响,根据负载情况合理调整电感值和峰值电流参数

    兼容性和支持


    FP0807支持标准的表面贴装工艺,并且其封装尺寸适合大多数现代电路板设计。Eaton公司提供了详尽的技术支持文档,包括焊接温度曲线参考、热模拟工具以及详细的尺寸图,帮助用户更好地理解和应用该电感器。

    常见问题与解决方案


    - 问题:温度上升过快会导致电感器损坏吗?
    - 解决方案:确保适当的散热设计,例如增加散热片或使用散热良好的基材。
    - 问题:如何判断电感器的工作状态?
    - 解决方案:通过测量其直流电阻(DCR)和电感值来评估其工作状态。如需更精确的数据,可以参考制造商提供的测试参数。

    总结和推荐


    FP0807是一款具备高性能、高可靠性的高频大电流功率电感器。其在高电流承载能力、低铁芯损耗以及广泛的工作温度范围内表现出色,适用于多种高端应用场景。结合其良好的环保特性、标准封装和支持,我们强烈推荐在需要高性能电感器的应用场合选择FP0807。

FP0807R1-R20-R参数

参数
Q值 -
测试频率 100KHz
电感值 200nH
饱和电流(LSAT) 38A
自谐振频率(SRF) -
容差 ±10%
直流电阻(DCR) 500μΩ
额定电流 49A
长*宽*高 7.6mm*7.4mm*7mm
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

FP0807R1-R20-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

FP0807R1-R20-R数据手册

厂牌 PDF简要描述 下载
EATON 贴片电感 EATON FP0807R1-R20-R FP0807R1-R20-R数据手册

FP0807R1-R20-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
600+ $ 0.8056 ¥ 6.8476
库存: 11400
起订量: 600 增量: 600
交货地:
最小起订量为:600
合计: ¥ 4108.56
直接购买
加入购物车
