HCF1007-100-R

产品分类: 贴片电感
厂牌: EATON
产品描述: 100KHz 5.3A 9.4A 10μH 8.65mΩ ±20% 标准安装,贴片安装 10.1mm*7.8mm*6.65mm
供应商型号: N-HCF1007-100-R
供应商: 云汉优选
标准整包数: 1

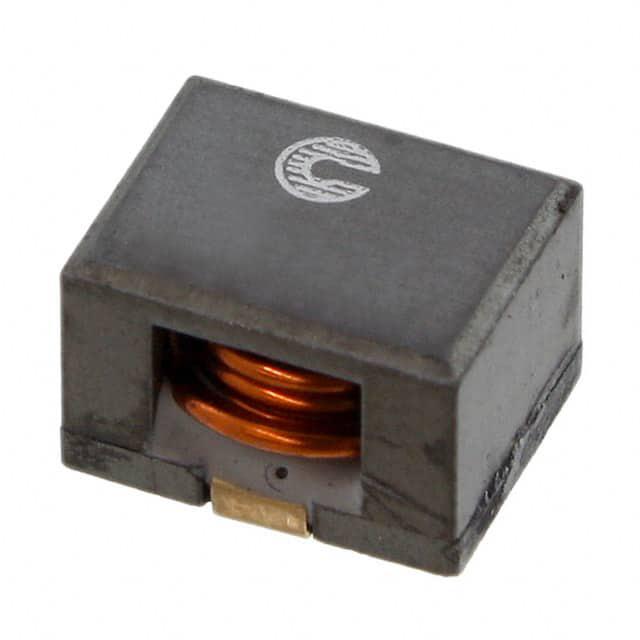

EATON 贴片电感 HCF1007-100-R

HCF1007-100-R概述

    高频高电流功率电感器HCF1007 技术手册

    1. 产品简介


    HCF1007 是一款高频高电流功率电感器,适用于需要高效能和紧凑设计的应用。它广泛应用于电源模块、多相调节器、电压调节模块(VRM)等领域,包括桌面和服务器的VRM和EVRD,数据网络和存储系统,显卡以及电池供电系统。

    2. 技术参数


    HCF1007 的关键参数如下:
    | 参数 | 描述 |

    | 封装尺寸 | 10.3 x 8.1 x 6.65 mm |
    | 磁芯材料 | 铁氧体磁芯材料 |
    | 安装方式 | 安全三端子安装 |
    | 电流承载能力 | 高电流承载能力,低磁芯损耗 |
    | DCR容差 | 感测电路的DCR容差紧 |
    | 电感范围 | 0.3 µH 到 10.0 µH |
    | 电流范围 | 5.3 A 到 48 A |
    | 工作频率范围 | 高达 1 MHz |
    | 环境温度范围 | 存储:-40 °C 到 +125 °C |
    工作:-40 °C 到 +125 °C |
    | 焊接回流温度 | 符合J-STD-020 最新修订标准 |

    3. 产品特点和优势


    - 小尺寸封装:10.3 x 8.1 x 6.65 mm 表面贴装封装,适合紧凑设计。
    - 高性能磁芯:采用铁氧体磁芯材料,确保高电流承载能力和低磁芯损耗。
    - 高精度DCR:具有紧的DCR容差,适合精密感测电路。
    - 宽泛的电感和电流范围:电感范围从 0.3 µH 到 10.0 µH,电流范围从 5.3 A 到 48 A,满足多种应用场景需求。
    - 温度适应性强:能够在 -40 °C 至 +125 °C 范围内稳定工作。

    4. 应用案例和使用建议


    HCF1007 广泛应用于以下场景:
    - 桌面和服务器的VRM:提供稳定的电源输出,支持高效的能量转换。
    - 显卡和电池供电系统:有效管理高电流和高温环境下的工作条件。
    - 数据网络和存储系统:提供高可靠性的电感组件,确保系统稳定运行。
    使用建议:
    - 避免在电感下方布线或打过孔,以减少热效应。
    - 根据具体应用场景调整电流负载,避免超过最大额定值。
    - 保持良好的散热措施,确保温度不超过 +125 °C。

    5. 兼容性和支持


    HCF1007 与常见的表面贴装工艺兼容,并且符合RoHS标准。厂商提供了详细的技术支持和文档,包括焊接回流温度要求和兼容的焊接工艺。

    6. 常见问题与解决方案


    常见问题:
    1. 温度过热问题
    - 解决方案:优化PCB布局,增加散热片,确保良好的空气流通。

    2. 电流超限问题
    - 解决方案:根据实际需求选择合适的电感值,避免超过额定电流。
    3. 焊接过程中气泡问题
    - 解决方案:严格遵循焊接回流温度曲线,确保焊接质量。

    7. 总结和推荐


    综上所述,HCF1007 高频高电流功率电感器凭借其紧凑的设计、高电流承载能力和低磁芯损耗等特点,在多种应用中表现出色。适用于桌面和服务器VRM、显卡及电池供电系统等领域。推荐在需要高性能电感解决方案的场合使用HCF1007。
    如需进一步了解或采购HCF1007,请联系当地的销售代表或访问Eaton官网获取更多信息。

HCF1007-100-R参数

参数
容差 ±20%
直流电阻(DCR) 8.65mΩ
额定电流 9.4A
Q值 -
测试频率 100KHz
电感值 10μH
饱和电流(LSAT) 5.3A
自谐振频率(SRF) -
长*宽*高 10.1mm*7.8mm*6.65mm
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

HCF1007-100-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

HCF1007-100-R数据手册

厂牌 PDF简要描述 下载
EATON 贴片电感 EATON HCF1007-100-R HCF1007-100-R数据手册

HCF1007-100-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
65+ $ 1.855 ¥ 15.7675
200+ $ 1.7716 ¥ 15.0586
350+ $ 1.7238 ¥ 14.6523
650+ $ 1.683 ¥ 14.3055
700+ $ 1.6524 ¥ 14.0454
库存: 2690
起订量: 65 增量: 1
交货地:
最小起订量为:65
合计: ¥ 1024.88
