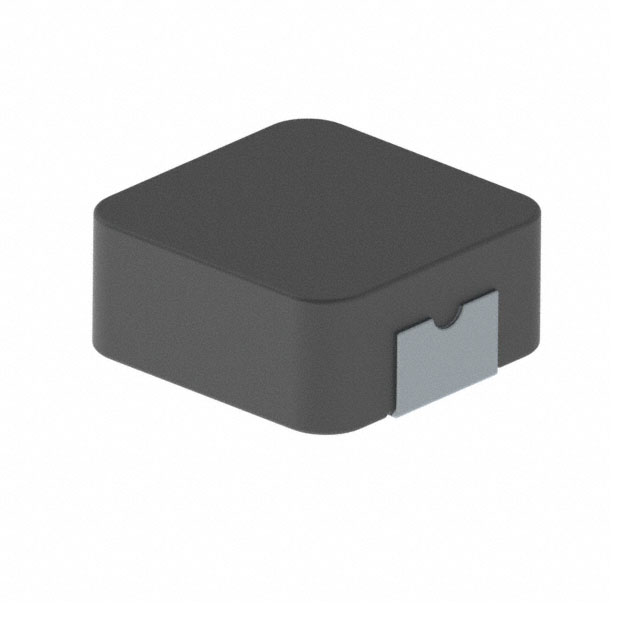

HCM1A0703-2R2-R

产品分类: 贴片电感
厂牌: EATON
产品描述: 100KHz 10A 5.7A 2.2μH 20mΩ ±20% 标准安装,贴片安装 7.1mm*6.8mm*3mm
供应商型号: N-HCM1A0703-2R2-R
供应商: 云汉优选
标准整包数: 2000
EATON 贴片电感 HCM1A0703-2R2-R

HCM1A0703-2R2-R概述

    # Eaton Automotive Grade High Current Power Inductors HCM1A0703

    产品简介


    Eaton推出的HCM1A0703系列汽车级高电流功率电感器专为现代汽车电子系统设计,具有高电流承载能力和优异的电磁兼容性能。该系列产品适用于多种严苛的汽车应用场景,如车身电子控制模块、车辆访问控制系统、照明系统、座椅及车窗控制等。此外,其出色的温度适应性也使其成为发动机和动力系统的核心部件,为整个系统的稳定运行提供坚实保障。
    主要功能:
    - 支持高电流传输,具备磁屏蔽设计,有效降低电磁干扰(EMI)。
    - 频率范围宽广,最高可达1MHz。
    - 高度集成化设计,适合紧凑型电路板布局。

    应用领域:
    HCM1A0703系列广泛应用于汽车内部的多个子系统,包括但不限于:
    - 中央车身控制模块;
    - 驾驶辅助系统;
    - 空调及暖风系统控制;
    - 车载娱乐及导航系统;
    - 安全气囊及电子稳定控制系统;
    - 动力总成控制模块(ECU/TCU)。

    技术参数


    以下是HCM1A0703系列的技术规格概览:
    | 参数名称 | 值范围 | 单位 |
    |
    | 电感值 | 0.1μH 至 33μH | μH |
    | 最大电流 | 1.6A 至 36A | A |
    | 工作频率 | 0Hz 至 1MHz | Hz |
    | 温度范围 | -55°C 至 +155°C | °C |
    | 封装尺寸 | 7.4mm × 7.0mm × 3.0mm | mm³ |
    | DCR(典型值) | 0.3mΩ 至 273mΩ | mΩ |
    注释:
    - OCL(开路电感值):在100kHz下测试,电感值允许±20%误差。
    - FLL(满载电感值):在饱和电流条件下测量,保证核心电感的稳定性。
    - Irms(直流额定电流):可承受最大温升不超过30°C的直流电流。
    产品特点与优势
    HCM1A0703系列电感器展现了显著的产品优势,这些特点使得它在市场上脱颖而出:
    1. 高标准认证:通过AEC-Q200 Grade 1认证,确保在极端条件下的可靠性。
    2. 低损耗设计:采用合金粉末芯材料,提升整体效率并减少热量积聚。
    3. 紧凑封装:7.4mm×7.0mm的贴片式封装适合现代化PCB设计需求。
    4. 无卤环保:符合RoHS标准,绿色环保且易于回收利用。
    应用案例与使用建议
    实际应用案例
    1. 车身电子系统
    HCM1A0703电感器在车身电子系统中扮演关键角色,负责为中控单元提供稳定的电源供应,确保车载娱乐设备的正常运作。
    2. 动力总成控制
    在发动机管理系统中,HCM1A0703能够高效过滤高频噪声,并支持高电流负载,有助于延长系统的使用寿命。
    使用建议
    - 确保电路板布局合理,避免热源过近导致温度过高。
    - 根据实际应用场景调整散热措施,必要时增加额外冷却风扇。
    - 注意直流和交流电流的不同影响,对于高频率交流信号需进行适当降额处理。
    兼容性与支持
    HCM1A0703系列与大多数主流汽车电子平台兼容,便于集成到现有系统中。制造商提供了详尽的技术文档和支持服务,包括在线技术支持、培训课程以及售后服务热线,帮助客户快速解决问题并实现高效部署。

    常见问题与解决方案


    以下是一些用户可能遇到的问题及其对应的解决方法:
    1. 问题:工作温度超出限定范围怎么办?
    - 解决方案:检查PCB设计是否满足散热要求;必要时改进电路板布局或增加散热片。
    2. 问题:电感值变化明显如何应对?
    - 解决方案:确认所选型号是否满足实际工作条件;查阅手册中关于不同工作条件下的电感曲线图。
    总结与推荐
    总体而言,Eaton HCM1A0703系列汽车级高电流功率电感器以其卓越的性能、广泛的适用性及可靠的稳定性赢得了市场的高度认可。无论是作为独立元件还是集成到复杂系统中,它都能表现出色。因此,我们强烈推荐此系列产品用于各种严苛的汽车应用场景。
    如果您正在寻找一款既高效又耐用的汽车级电感解决方案,那么HCM1A0703无疑是最佳选择之一!

HCM1A0703-2R2-R参数

参数
Q值 -
测试频率 100KHz
电感值 2.2μH
饱和电流(LSAT) 10A
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 20mΩ
额定电流 5.7A
长*宽*高 7.1mm*6.8mm*3mm
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

HCM1A0703-2R2-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。
