FP0906R1-R12-R

产品分类: 贴片电感
厂牌: EATON
产品描述: 100KHz 68A 51A 120nH 290μΩ ±10% SMD 标准安装,贴片安装 9.4mm*6.2mm*8mm
供应商型号: 283-FP0906R1-R12-RTR-ND
供应商: Digi-Key
标准整包数: 600

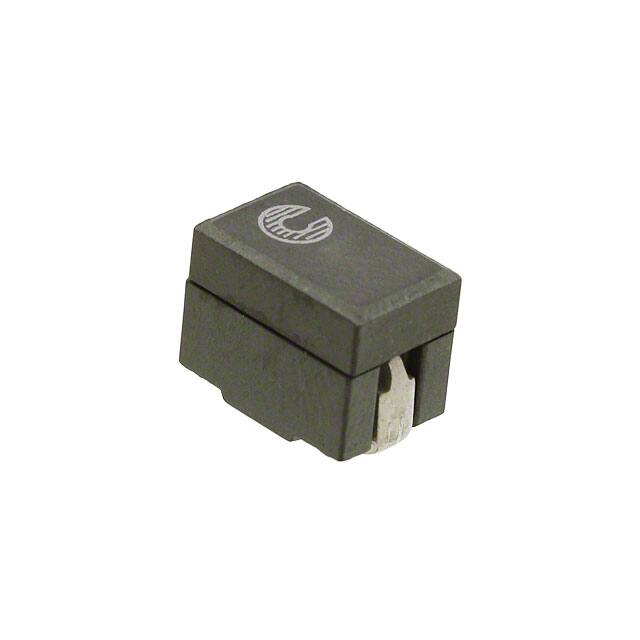

EATON 贴片电感 FP0906R1-R12-R

FP0906R1-R12-R概述

    高频大电流功率电感FP0906技术手册

    产品简介


    FP0906是艾顿公司(Eaton)生产的高频、大电流功率电感。它具备高电流承载能力、低芯损耗、控制直流电阻(DCR)用于传感电路等特性,频率范围可达2MHz,电感值范围从100nH到300nH,最大电流范围从32.5安培到94安培。这款电感采用表面贴装技术,封装尺寸为9.6x6.45毫米,高度为8.0毫米。电感芯材料为铁氧体,符合无卤素、无铅、RoHS标准,适用于多相和Vcore调节器、电压调节模块(VRM)、台式机和服务器VRM和EVRD、数据网络和存储系统、显卡及电池供电系统、负载点模块、DCR传感电路等应用领域。

    技术参数


    - 频率范围:高达2MHz
    - 电感值范围:100nH至300nH
    - 最大电流范围:32.5安培至94安培
    - 直流电阻(DCR)范围:±5%
    - 芯材料:铁氧体
    - 工作温度范围:-40°C至+125°C
    - 存储温度范围:-40°C至+125°C
    - 焊接回流温度:J-STD-020D标准
    - 包装:每13英寸直径卷盘600个

    产品特点和优势


    FP0906电感具有以下几个显著的特点和优势:
    - 高电流承载能力:能够处理高达94安培的大电流,满足多种应用需求。
    - 低芯损耗:有效降低了能量损失,提高了整体效率。
    - 可控DCR:适用于需要精确测量直流电阻的电路中。
    - 宽频率范围:能够适应各种高频应用,例如数据网络和存储系统。
    - 小体积:紧凑的封装设计,适用于空间有限的应用场合。

    应用案例和使用建议


    FP0906电感广泛应用于各类高性能电子产品中。例如,在数据中心服务器中,它可以作为电压调节模块,确保电源的稳定输出;在显卡和电池供电系统中,它能够提供稳定的电源供应。在实际使用中,建议进行适当的温度管理以避免过热。此外,根据电感值的不同,可选用不同型号的电感以适应不同的电流需求。

    兼容性和支持


    FP0906电感符合RoHS标准,是一种环保型产品。制造商提供详细的焊接回流温度曲线参考,确保良好的焊接效果。同时,制造商还提供技术支持和售后服务,确保用户在使用过程中能够获得必要的帮助。

    常见问题与解决方案


    1. 问题:焊接时温度过高导致电感损坏
    - 解决方法:严格按照焊接回流温度曲线进行操作,确保焊接过程中的温度不超过规定范围。
    2. 问题:电感出现过热现象
    - 解决方法:检查散热措施是否到位,适当调整散热片或风扇位置,增加散热效果。
    3. 问题:电感电流不稳
    - 解决方法:检查电路布局是否合理,避免电磁干扰,确保电路各部分连接良好。

    总结和推荐


    FP0906是一款专为高频、大电流应用设计的优质电感。其出色的电流承载能力和低芯损耗使其成为多种高性能电子产品的理想选择。对于需要高可靠性和稳定性电源系统的应用,强烈推荐使用此产品。

FP0906R1-R12-R参数

参数
直流电阻(DCR) 290μΩ
额定电流 51A
Q值 -
测试频率 100KHz
电感值 120nH
饱和电流(LSAT) 68A
自谐振频率(SRF) -
容差 ±10%
长*宽*高 9.4mm*6.2mm*8mm
通用封装 SMD
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

FP0906R1-R12-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

FP0906R1-R12-R数据手册

厂牌 PDF简要描述 下载
EATON 贴片电感 EATON FP0906R1-R12-R FP0906R1-R12-R数据手册

FP0906R1-R12-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
600+ $ 1.1818 ¥ 9.8905
1200+ $ 1.1145 ¥ 9.3273
1800+ $ 1.077 ¥ 9.0132
3000+ $ 1.0316 ¥ 8.633
4200+ $ 1.0027 ¥ 8.3916
6000+ $ 0.9737 ¥ 8.1487
库存: 1200
起订量: 600 增量: 1
交货地:
最小起订量为:600
合计: ¥ 5934.3
