FP1105R1-R10-R

产品分类: 贴片电感
厂牌: EATON
产品描述: 100KHz 81A 46A 100nH 350μΩ ±10% 标准安装,贴片安装 11mm*8mm*4.9mm
供应商型号: N-FP1105R1-R10-R
供应商: 云汉优选
标准整包数: 900

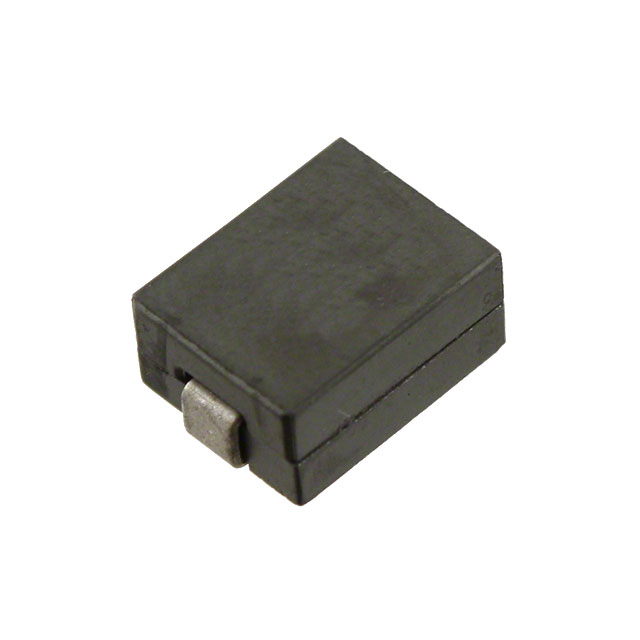

EATON 贴片电感 FP1105R1-R10-R

FP1105R1-R10-R概述

    # 高电流功率电感器FP1105 技术手册

    产品简介


    FP1105高电流功率电感器是一种表面贴装型(SMD)器件,适用于多相调节器、电压调节模块(VRM)、便携式电子设备、服务器、工作站、数据网络和存储系统、笔记本电脑和台式计算机、显卡及电池供电系统。该电感器采用铁氧体磁芯材料制成,具备高电流承载能力、低核心损耗、以及受控的DCR容差,适合各种严苛的应用环境。

    技术参数


    FP1105的主要技术参数如下:
    - 封装尺寸: 11.0 x 8.0 x 4.90mm
    - 磁芯材料: 铁氧体
    - 额定电流范围: 39A 至 81A
    - 频率范围: 最高达2 MHz
    - 电感范围: 101nH 至 226nH
    - 工作温度范围: -40°C 至 +125°C
    - 卤素自由,铅自由,RoHS合规
    - 封装尺寸: 11.0 mm x 8.0 mm x 4.90 mm
    - 焊接回流温度: 符合J-STD-020标准
    关键特性
    - 高电流承载能力: 能够承受高达81A的电流。
    - 低核心损耗: 在高频应用中表现出色。
    - 控制DCR容差: 适合精密传感电路。
    - 温度范围广: 能在极端环境下稳定运行。

    产品特点和优势


    FP1105高电流功率电感器的独特之处在于其高电流承载能力和低核心损耗,这使其成为电源管理应用中的理想选择。通过控制DCR容差,它确保了在传感电路中的精准度和稳定性。此外,它的卤素自由、铅自由和RoHS合规特性也满足了环保要求。

    应用案例和使用建议


    应用场景
    - 多相调节器: 确保电源转换效率和稳定性。
    - 电压调节模块(VRM): 为CPU和其他关键组件提供稳定的电源。
    - 便携式电子设备: 提升电池续航时间和系统稳定性。
    - 服务器和工作站: 支持高性能计算需求。
    - 数据网络和存储系统: 确保数据中心的稳定运行。
    - 笔记本电脑和台式计算机: 提供高效电源管理。
    - 图形卡和电池电源系统: 保证高性能设备的稳定运行。
    使用建议
    在使用FP1105时,建议根据具体应用场景调整PCB布局和元件密度,以优化散热效果。同时,注意确保元件的最高温度不超过125°C,以避免损坏。对于复杂的AC电流情况,需要进行适当的降额处理。

    兼容性和支持


    FP1105高电流功率电感器设计符合现代电子制造工艺,兼容主流的焊接回流温度标准(如J-STD-020)。制造商提供了详尽的技术支持,包括详细的焊接回流曲线参考和安装指南,帮助用户轻松集成到各类电子产品中。

    常见问题与解决方案


    常见问题
    1. 电流负载过高导致温度上升
    2. 焊接过程中出现空洞
    3. 电感值偏离预期
    解决方案
    1. 电流负载过高导致温度上升:
    - 检查PCB设计和元件布局,增加散热路径,减少其他热源的影响。

    2. 焊接过程中出现空洞:
    - 确保焊接工艺参数符合制造商推荐的标准,必要时可以咨询专业焊接顾问。

    3. 电感值偏离预期:
    - 检查元件是否正确安装,确认是否遵循制造商的焊接回流曲线。

    总结和推荐


    综上所述,FP1105高电流功率电感器以其出色的电流承载能力、低核心损耗、控制DCR容差以及广泛的工作温度范围,在电源管理和高性能电子设备中表现出色。其广泛的应用领域和优良的兼容性使其成为市场上的热门产品。对于追求高性能和高可靠性的电子工程师而言,FP1105是一个值得推荐的选择。

FP1105R1-R10-R参数

参数
容差 ±10%
直流电阻(DCR) 350μΩ
额定电流 46A
Q值 -
测试频率 100KHz
电感值 100nH
饱和电流(LSAT) 81A
自谐振频率(SRF) -
长*宽*高 11mm*8mm*4.9mm
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

FP1105R1-R10-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

FP1105R1-R10-R数据手册

厂牌 PDF简要描述 下载
EATON 贴片电感 EATON FP1105R1-R10-R FP1105R1-R10-R数据手册

FP1105R1-R10-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
900+ $ 0.848 ¥ 7.208
15300+ $ 0.6077 ¥ 5.1655
库存: 109005
起订量: 900 增量: 900
交货地:
最小起订量为:900
合计: ¥ 6487.2
