DRA127-R47-R

产品分类: 贴片电感
厂牌: EATON
产品描述: 100KHz 56A 22.5A 470nH 1.2mΩ ±20% 标准安装,贴片安装 12.5mm*12.5mm*8mm
供应商型号: N-DRA127-R47-R
供应商: 云汉优选
标准整包数: 350

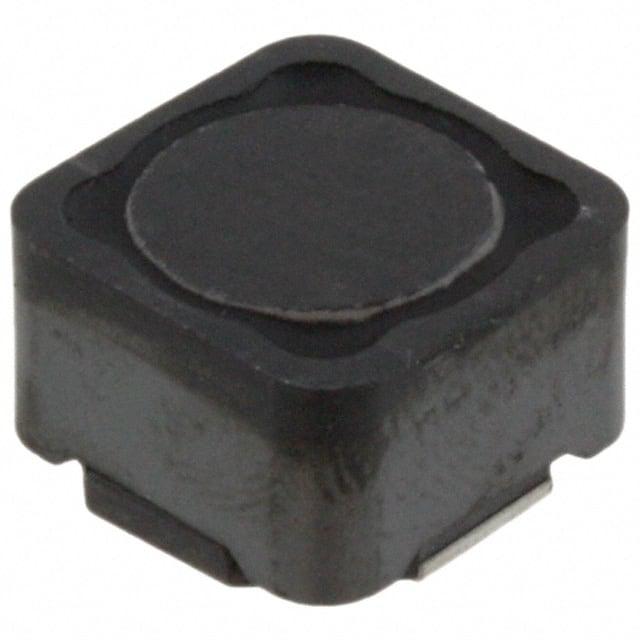

EATON 贴片电感 DRA127-R47-R

DRA127-R47-R概述

    高质量文章:电子元器件产品技术手册解读

    一、产品简介


    本产品是一款专为汽车及工业应用设计的高功率密度、高效率的屏蔽式鼓芯电感器。型号为DRA系列,具备AEC-Q200认证资格,适用于多种机械尺寸(DRA73、DRA74、DRA124、DRA125、DRA127)。产品采用磁性屏蔽设计,有效降低电磁干扰(EMI),具备出色的抗冲击和振动能力。其核心材料为铁氧体,提供从0.28 μH到1000 μH的电感范围,最高电流可达56A。

    二、技术参数


    - 主要

    技术参数


    - 电感值范围:0.28 μH 至 1000 μH
    - 电流范围:最高达56A
    - 额定温度范围:存储和工作温度范围为-40°C 至 +165°C
    - 表面贴装技术(SMT)兼容,符合J-STD-020标准

    - 详细规格
    - 开路电感测试参数:100kHz,0.25Vrms,无直流偏置电压
    - Irms:直流电流引起的约40°C温升,不考虑芯损耗;需对交流电流进行降额处理
    - Isat1:+25°C时30%磁饱和电流
    - Isat2:+125°C时40%磁饱和电流
    - 最大K因子:用于计算Bp-p,即峰值至峰值磁通量变化
    - 封装尺寸:不同型号有不同封装,具体见图表

    三、产品特点和优势


    - AEC-Q200认证:确保了产品在汽车应用中的高可靠性。
    - 五种不同机械尺寸:适应多种安装需求。
    - 磁性屏蔽:显著减少电磁干扰,提高整体系统的稳定性。
    - 铁氧体芯材料:优异的耐温特性和较低的损耗。
    - 坚固构造:高冲击和振动环境下的良好表现。


    四、应用案例和使用建议


    - 车身电子系统:应用于前灯、尾灯及内饰照明系统,高效稳定。
    - 先进驾驶辅助系统:如自适应巡航控制、碰撞预防系统等,提升车辆安全性。
    - 信息娱乐和集群电子系统:支持音频子系统、数字仪表盘及车内导航等功能。
    - 底盘和安全电子系统:如ESC、电动驻车制动及EPS系统。
    - 引擎和动力传输系统:应用于柴油/汽油发动机管理及PCU/ECU/TCU等控制系统。
    使用建议:确保电路板布局合理,考虑到热管理问题,避免接近其他发热部件。建议最大工作温度不超过+165°C。

    五、兼容性和支持


    - 兼容性:与主流PCB组装技术兼容,支持RoHS指令。
    - 厂商支持:提供详细的安装指南、使用手册和技术支持服务。

    六、常见问题与解决方案


    - 问题1:温度上升过快?
    - 解决方案:优化电路板布局,确保良好的空气流通。
    - 问题2:电流稳定性不足?
    - 解决方案:检查线路连接是否松动,确保足够的冷却措施。
    - 问题3:磁饱和现象严重?
    - 解决方案:选择更高电流容量的产品或重新设计电路以减小电流波动。

    七、总结和推荐


    总结:此款DRA系列电感器以其卓越的性能和广泛应用,展示了其在复杂汽车电子系统中的出色表现。其独特的磁屏蔽设计和广泛的温度适应性使其成为高性能应用的理想选择。
    推荐:强烈推荐给需要高性能、高可靠性的汽车和工业电子应用领域的客户。此产品凭借其出色的性能、可靠性以及广泛的应用范围,无疑将在市场中占据重要地位。

DRA127-R47-R参数

参数
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 1.2mΩ
额定电流 22.5A
Q值 -
测试频率 100KHz
电感值 470nH
饱和电流(LSAT) 56A
长*宽*高 12.5mm*12.5mm*8mm
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

DRA127-R47-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

DRA127-R47-R数据手册

厂牌 PDF简要描述 下载
EATON 贴片电感 EATON DRA127-R47-R DRA127-R47-R数据手册

DRA127-R47-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
350+ $ 1.325 ¥ 11.2625
15050+ $ 0.9373 ¥ 7.9671
库存: 350
起订量: 350 增量: 350
交货地:
最小起订量为:350
合计: ¥ 3941.87
