UP4B-470-R

产品分类: 贴片电感
厂牌: EATON
产品描述: 100KHz 5.2A 3.1A 47μH 74mΩ ±20% 标准安装,贴片安装 22.1mm*15mm*7.87mm
供应商型号: 2075671
供应商: 海外现货
标准整包数: 1

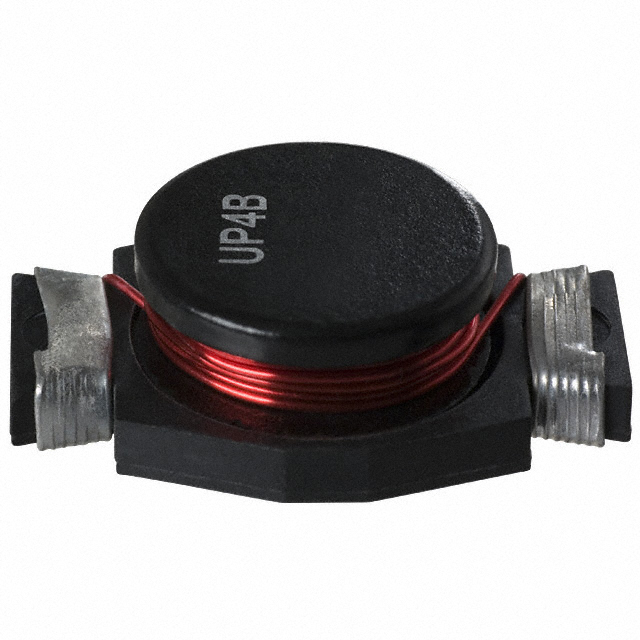

EATON 贴片电感 UP4B-470-R

UP4B-470-R概述

    UNI-PAC™ Drum Core Power Inductors 技术手册

    产品简介


    UNI-PAC™ 鼓芯功率电感器是专为需要低电感值和高电流的小型封装应用而设计的产品。这类电感器广泛应用于工作站、服务器、台式电脑、DVD播放机、便携式电源设备、基站、工业电源和测试设备仪表等场合。这些应用对稳定性和可靠性有着极高的要求,因此,UNI-PAC™ 电感器以其高性能和高稳定性成为了市场上的首选之一。

    技术参数


    以下为UNI-PAC™ 鼓芯功率电感器的技术规格及性能参数:
    | 型号 | 电感值(µH) | 额定电流(A) | 饱和电流(A) | 电阻(Ω) |

    | UP1B-R47-R | 0.47 | 6.0 | 7.7 | 0.0097 |
    | UP1B-1R0-R | 1.0 | 4.4 | 5.3 | 0.0177 |
    | UP1B-1R5-R | 1.5 | 4.2 | 4.5 | 0.0200 |
    | UP1B-2R2-R | 2.2 | 3.1 | 3.5 | 0.0363 |
    | ... | ... | ... | ... | ... |
    其他型号的具体参数可以参考完整技术手册。这些电感器的工作温度范围为-40°C 至 +125°C,符合UL 94V-0阻燃标准,并采用了铁氧体材料,使其具有较高的热稳定性。

    产品特点和优势


    1. 最大功率密度:相比同类产品,UNI-PAC™ 鼓芯功率电感器能够在更小的空间内提供更高的电流和电感值,从而满足小型化、高密度电路板的设计需求。
    2. 高电流和低电感值:在相同体积下,能提供更大的电流承载能力和更低的电感值,使得其在高效率电路中表现出色。
    3. 坚固的保护壳:防护壳设计能够有效防止核心断裂,提高了产品的耐用性。
    4. 广泛的适用性:适用于多种应用场景,包括工作站在内的多种高要求环境。

    应用案例和使用建议


    - 工作站和服务器:UNI-PAC™ 鼓芯功率电感器可以用于稳定输出滤波电路,提升整体系统的稳定性和可靠性。
    - 便携式设备:由于其小型化和轻量化的设计,非常适合用于笔记本电脑和其他便携式设备中。
    - 工业电源:在工业环境中,可以选择大容量的型号以适应更高的功率需求和更恶劣的工作条件。
    使用建议:
    - 在选择型号时,应根据具体应用场景来匹配合适的电流和电感值。
    - 确保安装位置远离高温区域,避免长时间超负荷运行。
    - 考虑使用防护壳,特别是在环境较为恶劣的情况下。

    兼容性和支持


    UNI-PAC™ 鼓芯功率电感器设计上考虑到了与现有设备和元器件的良好兼容性,可以轻松集成到现有的电路设计中。同时,制造商提供了详尽的技术文档和专业的技术支持服务,确保用户能够顺利完成安装和调试。

    常见问题与解决方案


    - Q: 如何选择合适的型号?
    A: 参考应用场景所需的电流和电感值,选择合适的产品型号。

    - Q: 使用过程中出现发热问题怎么办?
    A: 检查负载是否过大或散热不良,必要时可增加散热措施。
    - Q: 是否需要特殊的安装方式?
    A: 应避免将导线直接连接到电感器下方,并遵循制造商的安装指南进行安装。

    总结和推荐


    UNI-PAC™ 鼓芯功率电感器凭借其紧凑设计、高可靠性及广泛应用的优势,在众多应用场景中展现出卓越的性能。无论是从性能还是成本方面来看,都是值得推荐的选择。对于需要高效能和高可靠性的电子设备,UNI-PAC™ 鼓芯功率电感器无疑是最佳伙伴。

UP4B-470-R参数

参数
饱和电流(LSAT) 5.2A
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 74mΩ
额定电流 3.1A
Q值 -
测试频率 100KHz
电感值 47μH
长*宽*高 22.1mm*15mm*7.87mm
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

UP4B-470-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

UP4B-470-R数据手册

厂牌 PDF简要描述 下载
EATON 贴片电感 EATON UP4B-470-R UP4B-470-R数据手册

UP4B-470-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
