HC9-470-R

产品分类: 贴片电感
厂牌: EATON
产品描述: 100KHz 5.7A 3.65A 47μH 72.3mΩ ±15% 标准安装,贴片安装 14.1mm*13.1mm*7.5mm
供应商型号: N-HC9-470-R
供应商: 云汉优选
标准整包数: 1

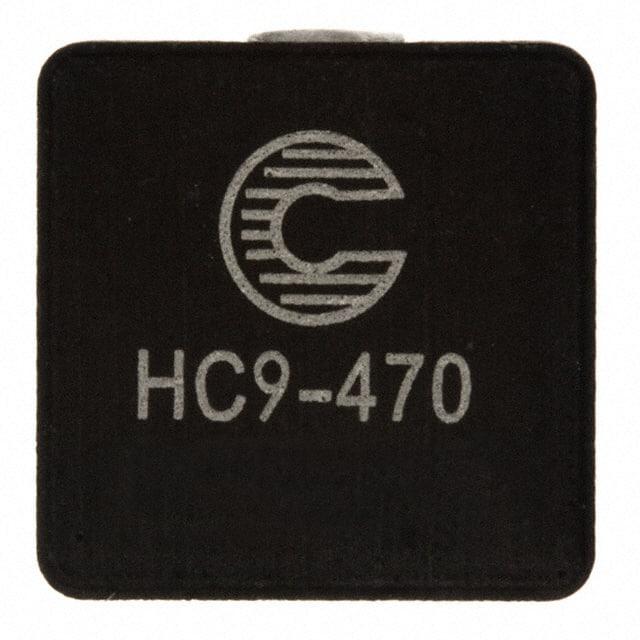

EATON 贴片电感 HC9-470-R

HC9-470-R概述

    高电流电源电感器——HC9

    产品简介


    HC9高电流电源电感器是一种专为高速开关模式应用设计的表面贴装电感器,适用于较低电感值、低电压和高电流的应用环境。这些电感器采用高温铁粉材料并配以非有机粘合剂,可有效防止热老化现象。它们主要用于多相调节器、电压调节模块(VRMs)、分布式电源系统DC-DC转换器、台式机和服务器VRMs及EVDRs、点对负载(POL)模块、现场可编程门阵列(FPGA)DC-DC转换器、电池供电系统和高电流电源等领域。

    技术参数


    HC9高电流电源电感器具有以下技术规格:
    | 规格 | 值 |

    | 电感范围 | 0.2μH 至 47.0μH |
    | 电流范围 | 3.65A 至 95.0A |
    | 频率范围 | 1kHz 至 500kHz |
    | 工作温度范围 | -40°C 至 +155°C |
    | 存储温度范围 | -40°C 至 +155°C |
    | 焊接回流温度 | 符合J-STD-020D标准 |

    产品特点和优势


    HC9高电流电源电感器的主要优势包括:
    - 高耐温性能:采用高温铁粉材料,耐受温度范围广,可确保在极端环境下稳定工作。
    - 低热老化:非有机粘合剂的使用消除了热老化现象,延长了使用寿命。
    - 高电流处理能力:能够承受高达95A的大电流,适用于高功率需求的应用场景。
    - 广泛的频率适应性:支持从1kHz到500kHz的宽频率范围,满足多种电路设计的需求。

    应用案例和使用建议


    HC9高电流电源电感器在多相调节器、VRMs和FPGA DC-DC转换器等应用中表现出色。在具体使用时,应注意以下几点:
    - 在多相调节器中,可以配合多个电感器共同使用,以实现更高的效率和稳定性。
    - 在台式机和服务器的VRMs中,应根据具体需求选择合适的电感器型号,确保系统的高效运行。
    - 使用过程中需考虑散热设计,避免温度过高影响性能。推荐在极端条件下不超过155°C。

    兼容性和支持


    HC9高电流电源电感器支持RoHS合规,适用于现代环保要求较高的应用环境。厂商提供技术支持和维护服务,确保用户在使用过程中获得及时帮助。

    常见问题与解决方案


    用户在使用HC9高电流电源电感器时可能遇到的问题及其解决方案如下:
    - 温度过高的问题:应适当增加散热措施,如提高空气流通速度或减少相邻发热部件的距离。
    - 电感值不稳定:确保安装符合制造商的指导要求,正确连接电感器和电路板。
    - 焊接不良:遵循J-STD-020D标准进行回流焊接,确保焊接质量。

    总结和推荐


    总体而言,HC9高电流电源电感器凭借其优异的耐温性能、强大的电流处理能力和广泛的频率适应性,在多种高电流应用环境中展现出显著的优势。如果您需要一款稳定可靠的高电流电源电感器,HC9将是您的理想选择。我们强烈推荐这款产品给那些寻求高性能、高可靠性的用户。

HC9-470-R参数

参数
Q值 -
测试频率 100KHz
电感值 47μH
饱和电流(LSAT) 5.7A
自谐振频率(SRF) -
容差 ±15%
直流电阻(DCR) 72.3mΩ
额定电流 3.65A
长*宽*高 14.1mm*13.1mm*7.5mm
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

HC9-470-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

HC9-470-R数据手册

厂牌 PDF简要描述 下载
EATON 贴片电感 EATON HC9-470-R HC9-470-R数据手册

HC9-470-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
55+ $ 2.0882 ¥ 17.7497
150+ $ 1.9879 ¥ 16.8972
300+ $ 1.938 ¥ 16.473
450+ $ 1.8564 ¥ 15.7794
库存: 533
起订量: 55 增量: 1
交货地:
最小起订量为:55
合计: ¥ 976.23
