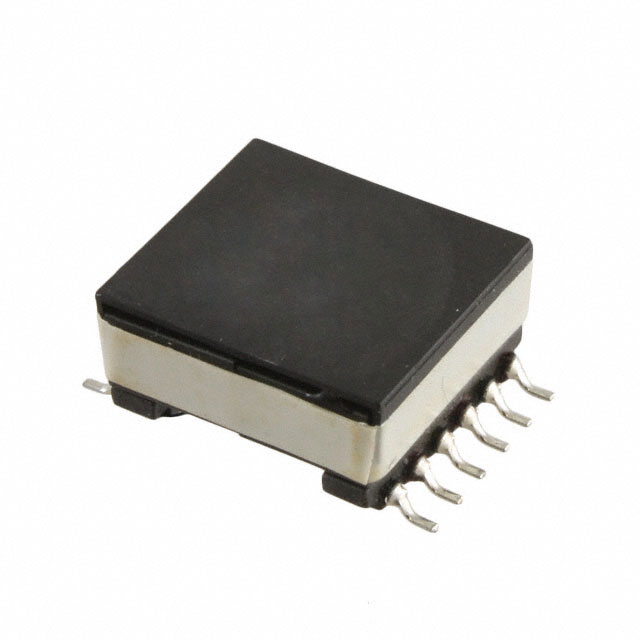

VPH4-0047-R

产品分类: 贴片电感
厂牌: EATON
产品描述: 1.94A 1.94A 7.94μH 12-SMD 贴片安装 18mm*24.6mm*10mm
供应商型号: 283-4045-ND
供应商: Digi-Key
标准整包数: 1
EATON 贴片电感 VPH4-0047-R

VPH4-0047-R概述


    产品简介


    VERSA-PAC® Inductors和Transformers(表面贴装)
    产品类型: 表面贴装的电感器和变压器
    主要功能: 提供可配置的电感和变压器解决方案,适用于多种电源管理和信号处理应用。
    应用领域: 包括汽车电子、电信、GPS、LED照明、LCD显示及便携式媒体设备等多个行业和领域。

    技术参数


    - 尺寸与引脚布局:
    - 各型号有不同的封装尺寸和引脚配置,具体见下表。
    - 技术规格:
    - 每个型号都有不同的电感值(L),饱和电流(ISAT),均方根电流(IRMS),直流电阻(R),伏-微秒(Volt-µSEC),峰值能量(EPEAK)等。
    | 型号 | L(µH) | ISAT(A) | IRMS(A) | R(Ω) | Volt-µSEC(µVs) | EPEAK(µJ) | 封装尺寸(mm) |

    | VPH1-1400-R | 201.6 (+/-30%) | 0.04 | 0.55 | 0.344 | 32.9 | 0.11 | 12.9 x 9.2 |
    | VP1-1400-R | 89.6 (+/-30%) | 0.06 | 0.85 | 0.145 | 21.8 | 0.11 | 12.9 x 9.2 |
    - 存储温度范围: -55°C 至 +125°C
    - 工作温度范围: -40°C 至 +125°C
    - 焊接回流温度: 符合J-STD-020标准

    产品特点和优势


    特点:
    - 多绕组设计: 六个绕组的设计使得该系列能够提供超过500种可用的电感或变压器配置。
    - 高功率密度和低外形: 体积小巧,占用空间少。
    - 低辐射噪音和紧密耦合绕组: 减少电磁干扰,提升系统可靠性。
    - 隔离能力: 能够提供高达500Vac的隔离能力。
    优势:
    - 高效的能量转换和传输能力,适用于各种严格的工业和商业环境。
    - 广泛的频率范围和功率范围,满足不同应用需求。
    - 高可靠性和长寿命,符合RoHS标准。

    应用案例和使用建议


    应用案例:
    - 升压降压转换器: 利用该系列的多个绕组并联或串联的方式,可以实现高效能的升压和降压功能。
    - 耦合电感和变压器: 在汽车电子、GPS、LED照明等领域中,该系列产品能够提供优异的性能和灵活性。
    - 单层板布局优化: 在紧凑型设计中,通过适当的连接方式,可以使整体性能达到最优。
    使用建议:
    - 选择合适型号: 根据具体应用场景选择合适的电感或变压器型号,确保在使用过程中不会出现过热或其他故障。
    - 合理配置绕组: 在多绕组设备中,通过适当的连接方式(串联或并联)来满足特定的应用需求。

    兼容性和支持


    - 兼容性: 该系列产品与其他电子元器件和设备具有良好的兼容性,适用于多种电路设计。
    - 支持和维护: 制造商提供详尽的技术文档和支持服务,包括安装指南、故障排除手册等,以帮助客户更好地理解和使用这些产品。

    常见问题与解决方案


    - Q:如何计算多个绕组的总电感?
    - A: 使用公式:L TOTAL = LBASE x S2。例如,两个绕组串联时,总电感为单个绕组电感的四倍。
    - Q:在多绕组情况下如何确定最大电流?
    - A: 最大电流等于单个绕组的最大电流乘以并联绕组的数量。例如,两个绕组并联时,总电流是单个绕组电流的两倍。

    总结和推荐


    总体评估:
    - 优点:
    - 多绕组设计提供了广泛的配置选项,满足各种应用场景的需求。
    - 高效率和稳定性,广泛应用于工业和商业环境中。
    - 良好的兼容性和制造商支持。
    结论:
    VERSA-PAC® Inductors和Transformers(表面贴装)是一款功能强大且灵活的电子元器件,特别适合于需要高密度电感和变压器解决方案的应用场合。无论是对成本敏感的消费电子产品还是要求高性能的工业控制系统,这款产品都能提供出色的性能表现。强烈推荐在需要高效能电感器和变压器的应用中使用此产品。

VPH4-0047-R参数

参数
饱和电流(LSAT) 1.94A
自谐振频率(SRF) -
容差 -
直流电阻(DCR) -
额定电流 1.94A
Q值 -
测试频率 -
电感值 7.94μH
长*宽*高 18mm*24.6mm*10mm
通用封装 12-SMD
安装方式 贴片安装
零件状态 在售
包装方式 散装

VPH4-0047-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。
