首页  >  产品百科  >  HCM1A1707-8R2-R

HCM1A1707-8R2-R

产品分类: 贴片电感
厂牌: EATON
产品描述: 100KHz 16A 12A 8.2μH 8.7mΩ ±20% 标准安装,贴片安装 17.2mm*16.85mm*7mm
供应商型号: N-HCM1A1707-8R2-R
供应商: 云汉优选
标准整包数: 200

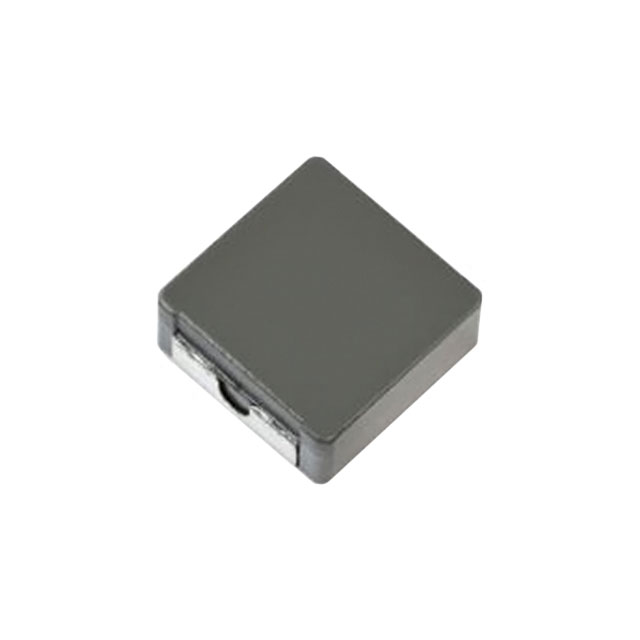

EATON 贴片电感 HCM1A1707-8R2-R

HCM1A1707-8R2-R概述


    产品简介


    HCM1A1707 高电流汽车级功率电感器
    HCM1A1707 是一款专为汽车电子应用设计的高电流功率电感器,具备强大的电流承载能力和优秀的电磁干扰(EMI)抑制能力。其独特的合金粉末芯材料和磁屏蔽结构使得该电感器能够在高频率范围内稳定工作,同时确保产品的可靠性与稳定性。这款电感器适用于各种汽车系统,如车身电子控制模块、照明系统、空调控制系统等。

    技术参数


    - 产品型号: HCM1A1707
    - 合格标准: AEC-Q200 Grade 1
    - 频率范围: 最高至 1 MHz
    - 电感范围: 1.0 μH 至 68 μH
    - 电流范围: 5.2 A 至 48 A
    - 封装尺寸: 17.5 mm x 17.2 mm
    - 引脚高度: 7.0 mm
    - 存储温度范围: -55 °C 至 +155 °C
    - 工作温度范围: -55 °C 至 +155 °C
    - 湿度敏感度等级: 1 级
    - RoHS 合规性: 符合
    - 无卤素: 符合

    产品特点和优势


    1. 高电流承载能力: 该电感器可以承载高达 48 A 的电流,适合大功率应用。
    2. 低电磁干扰 (EMI): 具备磁屏蔽设计,显著降低电磁干扰。
    3. AEC-Q200 认证: 符合汽车级标准,确保长期可靠运行。
    4. 广泛的电感值选择: 从 1.0 μH 到 68 μH,满足不同应用场景需求。
    5. 耐高温性能: 可以在极端环境下工作,适用温度范围广泛。

    应用案例和使用建议


    HCM1A1707 主要应用于车身电子、中央车身控制模块、头灯、尾灯和内部照明、加热通风和空调控制器、车门、窗户提升和座椅控制等多个汽车子系统。具体应用包括:
    - 车身电子: HCM1A1707 在车身电子系统中用于实现高效的能量传输和滤波。
    - 中央车身控制模块: 可用于管理车辆的各种传感器和执行机构。
    - 照明系统: 用于 LED 照明系统的电源管理和调节。
    - 空调系统: 用于 HVAC 控制器的电流滤波和稳压。
    使用建议:
    - 在设计 PCB 布局时,建议将电感器放置在远离其他发热组件的位置,以避免热累积影响其性能。
    - 通过调整电路板走线厚度和宽度来优化散热效果。
    - 在极端条件下测试产品的最大工作温度,确保其不超过 155 °C。

    兼容性和支持


    - 兼容性: HCM1A1707 与现有的汽车电子系统兼容,易于集成到现有设计中。
    - 支持和服务: 作为汽车级产品,厂商提供全面的技术支持和售后服务,包括长期的质保服务。

    常见问题与解决方案


    1. 问题: 电感器在高电流条件下工作时出现温度上升过快。
    - 解决方案: 优化 PCB 布局,增加散热片或加强空气流动,确保电感器周围保持良好的散热条件。

    2. 问题: 在特定频率下电感器性能不稳定。
    - 解决方案: 检查并确认电路中是否存在额外的寄生电容或电感,调整电路设计以优化电感器的工作频率。

    总结和推荐


    HCM1A1707 高电流汽车级功率电感器凭借其卓越的电流承载能力、优秀的 EMI 抑制能力和宽广的工作温度范围,成为汽车电子系统中的理想选择。无论是车身电子、空调系统还是照明系统,该电感器都能发挥出色的作用。鉴于其出色的性能和可靠的稳定性,我们强烈推荐该产品在高端汽车应用中使用。

HCM1A1707-8R2-R参数

参数
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 8.7mΩ
额定电流 12A
Q值 -
测试频率 100KHz
电感值 8.2μH
饱和电流(LSAT) 16A
长*宽*高 17.2mm*16.85mm*7mm
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

HCM1A1707-8R2-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

HCM1A1707-8R2-R数据手册

厂牌 PDF简要描述 下载
EATON 贴片电感 EATON HCM1A1707-8R2-R HCM1A1707-8R2-R数据手册

HCM1A1707-8R2-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
