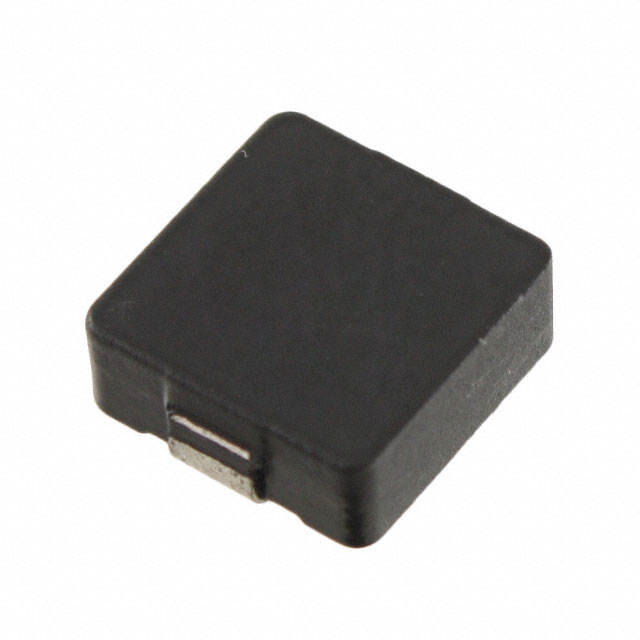

HCM1104-R90-R

产品分类: 贴片电感
厂牌: EATON
产品描述: 100KHz 28A 22A 900nH 2.5mΩ ±20% 4040 标准安装,贴片安装 11.1mm*10mm*4mm
供应商型号: N-HCM1104-R90-R
供应商: 云汉优选
标准整包数: 850
EATON 贴片电感 HCM1104-R90-R

HCM1104-R90-R概述

    HCM1104 高电流功率电感器

    产品简介


    HCM1104 是一款专为高电流应用设计的功率电感器。它具备出色的电流承载能力、低核心损耗和低电磁干扰(EMI)特性。这款电感器适用于多种应用场景,包括电压调节模块(VRM)、多相调节器、点负载模块等。此外,HCM1104 还广泛应用于桌面和服务器 VRM/EVRD、基站设备、笔记本电脑及平板电脑电源调节器、电池电源系统和显卡等领域。

    技术参数


    HCM1104 高电流功率电感器的主要技术参数如下:
    | 参数 | 值 |

    | 感应范围 | 0.2 μH 至 22 μH |
    | 最大直流电流 | 5 A 至 45 A |
    | 工作频率范围 | 高达 5 MHz |
    | 温度范围 | 存储温度:-55 °C 至 +125 °C |
    工作温度:-55 °C 至 +125 °C |
    | 贴装尺寸 | 11.5 mm x 10.3 mm |
    | 高度 | 4.0 mm |
    | 粉铁芯材料

    产品特点和优势


    1. 高电流承载能力:HCM1104 适合需要高电流承载能力的应用场合。
    2. 低核心损耗:降低了功耗和热损耗,延长使用寿命。
    3. 磁屏蔽和低 EMI:减少了对周围电子元件的干扰。
    4. 宽频响应范围:高达 5 MHz 的频率响应,适用于多种电子设备。
    5. 环保材料:符合无铅、无卤素标准,绿色环保。

    应用案例和使用建议


    HCM1104 广泛应用于多种电子设备中,如 VRM 和多相调节器。例如,在 VRM 中,HCM1104 可以提供稳定的电流输出,确保系统正常运行。在实际使用时,应注意散热管理,通过合理的 PCB 布局和组件间距,可以有效控制温度上升,防止因过热导致性能下降。
    建议:
    1. 在高温环境下使用时,确保电感器的温度不超过 125°C。
    2. 采用良好的散热设计,如加装散热片或风扇。
    3. 遵循手册中提供的焊接参数,确保焊接质量。

    兼容性和支持


    HCM1104 具有良好的兼容性,能够与其他常见的电子元件和设备无缝配合。制造商提供了详细的技术支持和维护文档,包括安装指南、焊接参数等。同时,还提供在线技术支持服务,用户可通过官网获取更多信息。

    常见问题与解决方案


    1. 问:如何正确安装 HCM1104?
    - 答:按照手册中的安装指南进行安装。确保焊接温度和时间符合要求,避免损坏电感器。
    2. 问:如何优化散热管理?
    - 答:在 PCB 设计时,增加散热通道,如加大铜箔面积、增设散热孔等。
    3. 问:如何判断电感器是否达到额定电流?
    - 答:通过测量电感器的温升来判断。当温升达到最大允许值时,即认为达到了额定电流。

    总结和推荐


    HCM1104 高电流功率电感器以其出色的性能和广泛的适用性在市场上占据一席之地。其独特的高电流承载能力和低核心损耗特性使其成为众多高要求应用的理想选择。强烈推荐使用 HCM1104,特别是在需要高可靠性、高性能的电子系统中。
    希望以上内容能帮助您全面了解 HCM1104 高电流功率电感器的产品特性和应用场景。如果您有任何疑问或需要进一步的技术支持,请随时联系制造商。

HCM1104-R90-R参数

参数
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 2.5mΩ
额定电流 22A
Q值 -
测试频率 100KHz
电感值 900nH
饱和电流(LSAT) 28A
长*宽*高 11.1mm*10mm*4mm
通用封装 4040
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装
