UP2-470-R

产品分类: 贴片电感
厂牌: EATON
产品描述: 100KHz 1.4A 1.9A 47μH 146.1mΩ ±20% 标准安装,贴片安装 13.74mm*8.76mm*5.86mm
供应商型号: N-UP2-470-R
供应商: 云汉优选
标准整包数: 600

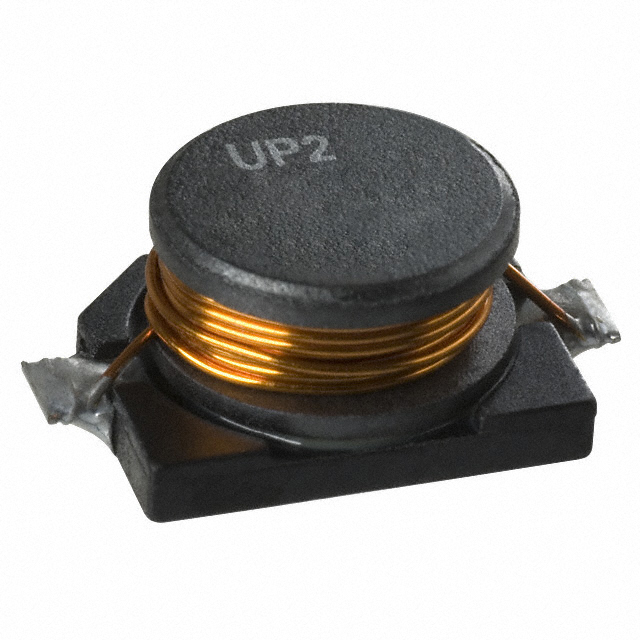

EATON 贴片电感 UP2-470-R

UP2-470-R概述

    # UniPac2 电感器系列技术手册

    产品简介


    UniPac2 系列电感器是 Cooper Electronic Technologies 推出的一款高性能电子元件,广泛应用于电源管理、滤波器设计以及开关电源等领域。本系列产品提供了多种电感值选择(从 0.47µH 到 100µH),适用于需要高效率、低损耗及紧凑设计的应用场景。UniPac2 系列电感器以其卓越的热稳定性和长期可靠性著称,是现代电子系统中不可或缺的组成部分。
    主要功能
    - 高精度电感值调节;
    - 极低直流电阻(DCR);
    - 良好的抗电磁干扰能力;
    - 支持高温环境下的稳定运行。
    应用领域
    - 开关电源模块;
    - 工业控制设备;
    - 数据通信设备;
    - 消费类电子产品。

    技术参数


    以下是 UniPac2 系列部分型号的技术规格:
    | Part Number | Rated Inductance (µH) | OCL ±20% | I rms (A) | Isat (A) | DCR max (Ω) |
    |
    | UP2-R47 | 0.47 | 0.595 | 10.1 | 11.4 | 0.0049 |
    | UP2-1R0 | 1.0 | 1.00 | 9.0 | 9.9 | 0.0081 |
    | UP2-1R5 | 1.5 | 1.46 | 8.1 | 7.9 | 0.0103 |
    | UP2-2R2 | 2.2 | 2.39 | 6.9 | 6.1 | 0.0115 |
    | ... | ... | ... | ... | ... | ... |
    注释:
    1. 测试条件:0.250Vrms,100kHz,0.0Adc;
    2. Irms:40°C 温升条件下,环境温度为 85°C 时的最大允许电流;
    3. Isat:电感饱和电流,大约为初始电感值减少 10% 的峰值电流;
    4. DCR:直流电阻,最大值在 20°C 下测量;
    5. 额定电压下耐压测试:绕组到铁芯之间 300Vdc 最小值;
    6. 单位采用卷带包装,每盘 600 个,符合 EIA481 标准。

    产品特点和优势


    独特功能
    1. 精准电感值:通过严格的质量控制确保每个批次产品的电感一致性。
    2. 优异散热性能:低 DCR 设计有效降低热损耗,提升整体能效。
    3. 坚固耐用结构:采用优质材料制造,能够承受恶劣的工作环境。
    4. 多样化选择:提供从低到高不同电感值的产品线,满足各种需求。
    市场竞争力
    相比市场上同类产品,UniPac2 系列不仅具备出色的电气性能,还拥有更高的性价比,特别适合对成本敏感但又要求高性能的项目开发。

    应用案例和使用建议


    典型应用
    1. DC-DC 转换器:用于存储能量并平滑输出电压波动。
    2. EMI 滤波器:帮助抑制噪声干扰,提高系统的信噪比。
    3. 储能电路:支持快速放电以应对瞬态负载变化。
    使用建议
    - 根据具体应用选择合适的电感值;
    - 确保 PCB 布局合理,避免引入不必要的寄生效应;
    - 注意散热设计,特别是在大电流条件下使用时需加强通风措施。

    兼容性和支持


    UniPac2 系列电感器完全兼容主流 SMD 生产线工艺,并且可以无缝集成到现有系统中。Cooper Electronic Technologies 提供详尽的技术文档和支持服务,包括但不限于:
    - 详细的安装指南;
    - 实验室测试报告;
    - 定制化技术支持。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 产品出现异常发热现象 | 检查 PCB 布局是否优化 |
    | 震动后电感值发生漂移 | 确认封装工艺是否牢固 |
    | 感觉噪音增大 | 评估是否存在磁饱和风险 |

    总结和推荐


    总体而言,UniPac2 系列电感器凭借其高精度、低功耗及良好稳定性,在众多电子应用场合中表现出色。无论是对于小型消费电子产品还是大型工业设备,这款产品都能提供可靠的支持。强烈推荐此系列产品给需要高性能电感元件的设计工程师和技术采购人员。
    如果您正在寻找一款既经济实惠又能满足严苛条件要求的电感解决方案,UniPac2 系列无疑是您的最佳选择!

UP2-470-R参数

参数
电感值 47μH
饱和电流(LSAT) 1.4A
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 146.1mΩ
额定电流 1.9A
Q值 -
测试频率 100KHz
长*宽*高 13.74mm*8.76mm*5.86mm
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

UP2-470-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

UP2-470-R数据手册

厂牌 PDF简要描述 下载
EATON 贴片电感 EATON UP2-470-R UP2-470-R数据手册

UP2-470-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
