UP4B-1R0-R

产品分类: 贴片电感
厂牌: EATON
产品描述: 100KHz 37.3A 17.3A 1μH 2.3mΩ ±20% 标准安装,贴片安装 22.1mm*15mm*7.87mm
供应商型号: 283-UP4B-1R0-RCT-ND
供应商: Digi-Key
标准整包数: 1

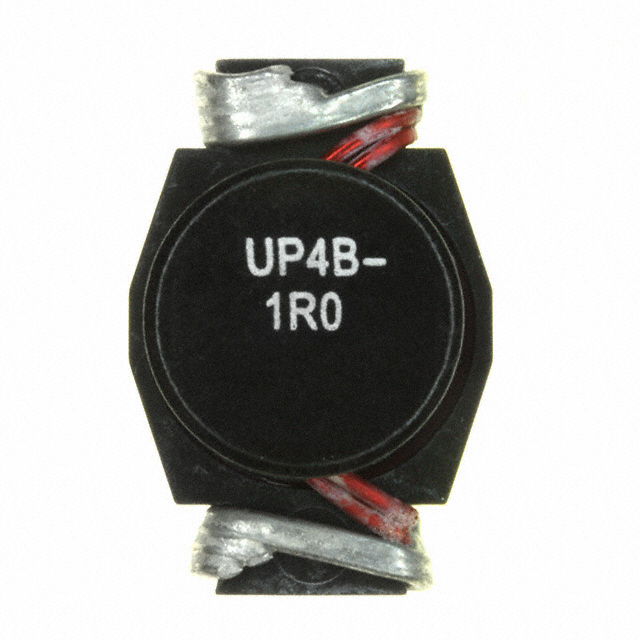

EATON 贴片电感 UP4B-1R0-R

UP4B-1R0-R概述

    UNI-PAC™ Drum Core Power Inductors: 技术手册

    1. 产品简介


    UNI-PAC™ 鼓芯功率电感器是专为需要低电感和高电流的小型封装应用设计的高性能电感器。其主要应用范围包括服务器、工作站、台式电脑、DVD播放器、便携式电源设备、基站、工业电源、输出滤波扼流圈及测试仪器。这些电感器采用铁氧体芯材料制成,具有最高功率密度的特点。

    2. 技术参数


    UNI-PAC™ 鼓芯功率电感器的主要技术参数如下:
    | 型号 | 标称电感(µH) | ±20% 电感范围(µH) | 最大电流(A) | 临界饱和电流(A) | 直流电阻(Ohms) |
    |
    | UP1B-R47-R | 0.47 | 0.569 | 6.0 | 7.7 | 0.0097 |
    | UP1B-1R0-R | 1.0 | 1.20 | 4.4 | 5.3 | 0.0177 |
    | ... | ... | ... | ... | ... | ... |
    环境数据:
    - 存储温度范围:-40°C 至 +125°C
    - 工作温度范围:-40°C 至 +125°C
    - 焊接回流温度:符合 J-STD-020(最新版本)

    3. 产品特点和优势


    UNI-PAC™ 鼓芯功率电感器的主要特点包括:
    - 高功率密度:适合空间受限的应用场景。
    - 宽广的电感范围:从 0.47 µH 到 1000 µH,适应不同需求。
    - 高电流能力:从 0.47 A 到 19.2 A,满足各种电路要求。
    - 保护外壳:避免磁芯破损,提升可靠性。
    - 符合 UL 94V-0 标准:达到严格的防火标准。
    - 铁氧体芯材料:提高性能稳定性和使用寿命。

    4. 应用案例和使用建议


    UNI-PAC™ 鼓芯功率电感器适用于多种应用场景,如降压或升压电感、工作站在服务器中的电源管理、桌面计算机的电源滤波、便携式电源设备的储能系统等。在使用时应注意以下几点:
    - 在高温环境下保持良好的工作状态。
    - 使用时需注意峰值电流和直流电阻对性能的影响。
    - 安装时避免将导线或通孔放置在电感器下方,以确保最佳散热效果。

    5. 兼容性和支持


    UNI-PAC™ 鼓芯功率电感器可与其他标准电子元件无缝集成。制造商提供了详细的技术支持和售后服务,包括焊接回流温度指南和技术咨询,确保客户能够高效地完成安装和调试工作。

    6. 常见问题与解决方案


    常见的问题及其解决方案包括:
    - 问题1:电感值漂移
    - 解决方案:检查电感器的工作温度是否超出额定范围。

    - 问题2:过热
    - 解决方案:确认安装环境的通风情况良好,避免过热。
    - 问题3:焊接不良
    - 解决方案:遵循 J-STD-020 标准进行焊接工艺调整。

    7. 总结和推荐


    UNI-PAC™ 鼓芯功率电感器是一款具有高功率密度、宽广电感范围和高电流能力的优秀电感器,非常适合现代电子设备的需求。它在存储、工作和焊接温度方面表现出色,并且易于与其他标准组件集成。如果您正在寻找一种可靠且高效的解决方案来管理电子设备中的电源问题,强烈推荐您选择 UNI-PAC™ 鼓芯功率电感器。

UP4B-1R0-R参数

参数
额定电流 17.3A
Q值 -
测试频率 100KHz
电感值 1μH
饱和电流(LSAT) 37.3A
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 2.3mΩ
长*宽*高 22.1mm*15mm*7.87mm
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

UP4B-1R0-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

UP4B-1R0-R数据手册

厂牌 PDF简要描述 下载
EATON 贴片电感 EATON UP4B-1R0-R UP4B-1R0-R数据手册

UP4B-1R0-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.0015 ¥ 25.3627
10+ $ 2.2318 ¥ 18.6777
100+ $ 1.8355 ¥ 15.3608
库存: 248
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 25.36
直接购买
加入购物车
