EXL1V0606-100-R

产品分类: 贴片电感
厂牌: EATON
产品描述: 100KHz 12MHz 6.8A 7A 10μH 29.3mΩ ±20% 标准安装,贴片安装 7.2mm*6.9mm*6mm
供应商型号: TS-EXL1V0606-100-R
供应商: 海外现货
标准整包数: 750

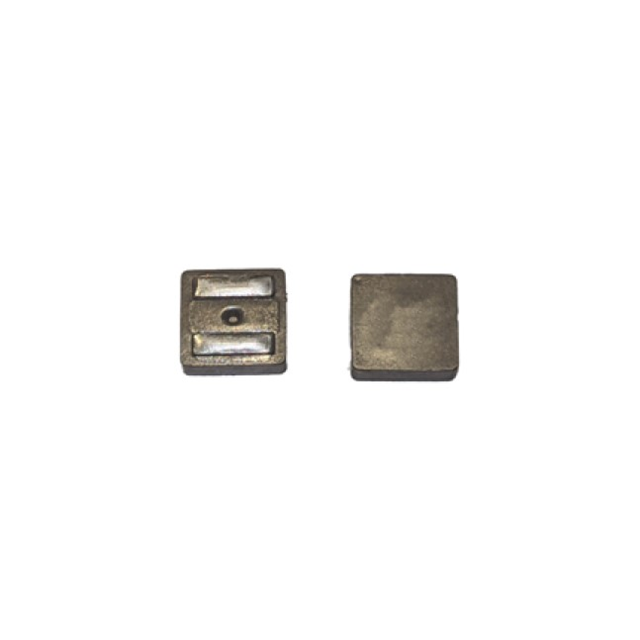

EATON 贴片电感 EXL1V0606-100-R

EXL1V0606-100-R概述

    # 高电流模塑电感器——EXL1V0606

    产品简介


    EXL1V0606是一款高电流模塑电感器,由Eaton公司生产。该电感器具有出色的电流承载能力、低直流电阻(DCR)和高效的特性,适用于多种应用场景。EXL1V0606特别适用于电压调节模块(VRM)、多相调节器、点负载(POL)转换器等场合,同时也可以应用于桌面和服务器VRMs和EV RDs、基站设备、电池供电系统、图形卡及数据网络和存储系统等领域。

    技术参数


    以下是EXL1V0606的主要技术参数:
    | 参数 | 典型值 | 最大值 |
    |
    | 峰值电流Irms | 15 A | 26.6 A |
    | 饱和电流Isat | 19 A | 29.3 A |
    | 直流电阻DCR | 3.9 mΩ | 5.6 mΩ |
    | 自谐振频率SRF | 37 MHz
    特性
    - 高电流承载能力
    - 低直流电阻
    - 磁屏蔽,EMI低
    - 软饱和
    - 电感范围:1 μH到10 μH
    - 电流范围:7.0 A到19 A
    - 封装尺寸:7.4 mm x 7.1 mm x 6.0 mm
    工作环境
    - 储存温度范围:-40 °C 到 +125 °C
    - 操作温度范围:-40 °C 到 +125 °C
    - 焊接回流温度:J-STD-020 (最新修订)
    环境合规性
    - RoHS 符合
    - 无铅
    - 无卤素

    产品特点和优势


    EXL1V0606高电流模塑电感器的主要特点和优势如下:
    - 高电流承载能力:可承受高达26.6 A的峰值电流,适用于需要高功率输出的应用。
    - 低直流电阻:提供极低的直流电阻(DCR),从而降低损耗并提高效率。
    - 磁屏蔽设计:低电磁干扰(EMI)设计使得该电感器在敏感电子环境中表现优异。
    - 软饱和特性:有助于防止因电流骤增导致的磁饱和现象,保持稳定的电感性能。
    - 宽泛的电感和电流范围:提供从1 μH到10 μH的电感范围和7.0 A到19 A的电流范围,适合多种应用场景。

    应用案例和使用建议


    应用案例
    EXL1V0606高电流模塑电感器被广泛应用于多个领域,如电压调节模块(VRM)、多相调节器、点负载转换器、桌面和服务器VRMs和EV RDs、基站设备、电池供电系统、图形卡及数据网络和存储系统等。
    使用建议
    - 在高温环境下工作时,需考虑散热措施以确保电感器温度不超过125 °C。
    - 根据具体应用需求选择合适的电感值,以达到最佳效果。
    - 注意电感器与PCB之间的焊接质量,以确保长期稳定运行。

    兼容性和支持


    EXL1V0606高电流模塑电感器可与多种电子元器件和设备兼容,具体包括但不限于PCB和其他电感元件。Eaton公司提供了详细的技术支持和维护服务,包括焊接温度曲线、测试标准及合格证明等。

    常见问题与解决方案


    问题1:电感器在高温下工作时如何保证其稳定性?
    解决方案:
    - 在高温环境下工作时,需确保有效的散热措施,如合理布局PCB、采用大尺寸PCB铜箔和增加风扇冷却等方式,确保电感器温度不超过125 °C。
    问题2:如何确保电感器的焊接质量?
    解决方案:
    - 严格遵守焊接回流温度曲线(J-STD-020),使用合适的焊料和温度,确保焊接质量。建议使用标准SnPb焊料或无铅焊料,并参考附录中的焊接回流温度表进行焊接。
    问题3:如何防止电感器出现过热现象?
    解决方案:
    - 合理设计电路,控制电流大小,避免超过电感器的最大额定电流。确保良好的散热条件,如增加散热片或风扇辅助散热。

    总结和推荐


    EXL1V0606高电流模塑电感器以其卓越的性能和广泛的适用性,成为众多电子设备的理想选择。该产品不仅具备高电流承载能力和低直流电阻,还拥有优秀的软饱和特性和磁屏蔽设计,使其在各种应用中表现出色。尽管价格较高,但考虑到其出色的性能和可靠性,我们仍强烈推荐使用EXL1V0606高电流模塑电感器。

EXL1V0606-100-R参数

参数
饱和电流(LSAT) 6.8A
自谐振频率(SRF) 12MHz
容差 ±20%
直流电阻(DCR) 29.3mΩ
额定电流 7A
Q值 -
测试频率 100KHz
电感值 10μH
长*宽*高 7.2mm*6.9mm*6mm
安装方式 标准安装,贴片安装
包装方式 卷带包装

EXL1V0606-100-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

EXL1V0606-100-R数据手册

厂牌 PDF简要描述 下载
EATON 贴片电感 EATON EXL1V0606-100-R EXL1V0606-100-R数据手册

EXL1V0606-100-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
