首页  >  产品百科  >  HCM1A1307V2-120-R

HCM1A1307V2-120-R

产品分类: 贴片电感
厂牌: EATON
产品描述: 100KHz 6MHz 12.5A 8A 12μH 18.9mΩ ±20% 标准安装,贴片安装 13.45mm*12.6mm*6.5mm
供应商型号: N-HCM1A1307V2-120-R
供应商: 云汉优选
标准整包数: 250

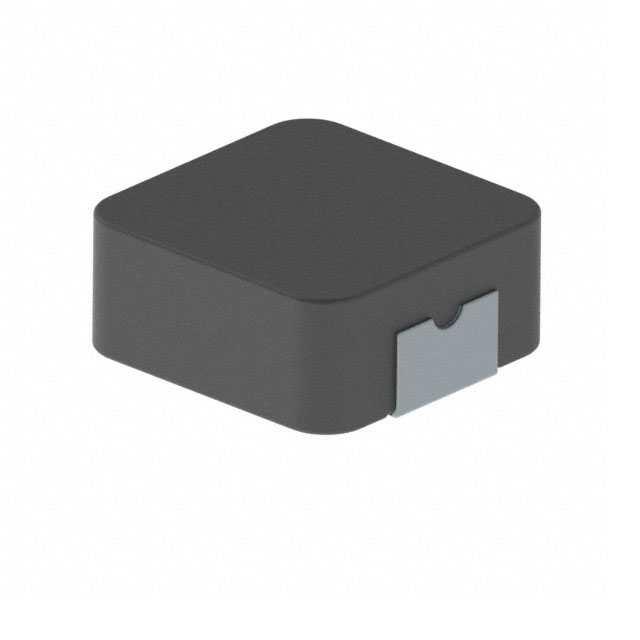

EATON 贴片电感 HCM1A1307V2-120-R

HCM1A1307V2-120-R概述


    产品简介


    HCM1A1307V2 是一款专为汽车应用设计的高电流功率电感器。它具有卓越的电气特性和紧凑的封装尺寸,能够满足汽车电子系统的严格要求。这些电感器在高电流条件下表现出色,适用于多种复杂的汽车电子设备中,如车身控制模块、照明系统、空调控制器、门控系统等。此外,它们还广泛应用于高级驾驶辅助系统(ADAS)及动力传动系统等关键部位。

    技术参数


    - 基本参数:
    - 产品代码:HCM1A1307V2
    - 额定温度范围:-55 °C 至 +155 °C
    - 焊接温度:符合 J-STD-020 (最新修订版) 的无铅无卤标准
    - 电气参数:
    - 电感值范围:0.22 μH 至 56 μH
    - 最大额定电流(Irms):最高可达100 A
    - 电流饱和度(Isat):峰值电流在+25°C时约为20%的衰减
    - 直流电阻(DCR):典型值 0.14 mΩ 至 35.8 mΩ(具体数值随型号不同而异)
    - 物理参数:
    - 表面贴装封装,尺寸为13.8 mm x 12.9 mm,高度6.5 mm
    - 潮湿敏感等级(MSL):1级
    - 特性:
    - AEC-Q200认证
    - 磁屏蔽,低EMI
    - 自谐振频率(SRF):具体值视型号而定

    产品特点和优势


    - AEC-Q200认证:确保了电感器在汽车环境中长时间稳定工作的能力。
    - 高电流承载能力:具备出色的载流能力和电流饱和度,适合高负载的应用。
    - 磁屏蔽和低EMI:提供卓越的电磁干扰抑制效果,提升系统的可靠性。
    - 宽广的适用频率:支持高达1 MHz的工作频率,非常适合DC-DC转换器和滤波应用。
    - 坚固耐用的设计:能够在极端的温度环境下工作,保障系统的长期稳定性。

    应用案例和使用建议


    应用案例
    - 加热通风与空气调节(HVAC)控制器:这类控制器需要处理大量的电流和热量,HCM1A1307V2电感器可以有效管理这些变化。
    - 汽车座椅控制模块:高电流需求下的可靠运行是关键,HCM1A1307V2能够提供稳定的支持。
    - 车载娱乐和导航系统:在复杂信号环境中,低EMI特性能显著提高系统性能。
    使用建议
    - 温度管理:考虑到电感器的温度上升情况,合理设计PCB布局和散热路径至关重要。确保在最坏操作条件下的温度不超过+155°C。
    - 电流控制:通过合理配置电感器以减少交流电流带来的影响,避免过热和失效。

    兼容性和支持


    HCM1A1307V2电感器与市场上常见的电子元器件和设备兼容良好。制造商提供了详尽的技术文档和支持服务,包括焊接指导、电路布局建议和常见问题解答。用户可以通过官网获取更多信息和支持。

    常见问题与解决方案


    - 问题1:电感器在高负载条件下温度过高。
    - 解决方法:调整PCB布局,增加散热措施,确保电感器周围有足够的空气流动。
    - 问题2:电感器出现饱和现象。
    - 解决方法:选择合适的电感值以避免电流过载,或者使用外部电路保护措施。

    总结和推荐


    HCM1A1307V2是一款高度可靠的汽车应用电感器,具有卓越的电气性能和紧凑的设计。它的广泛应用范围、出色的抗温能力和优秀的屏蔽特性使其成为汽车电子设备的理想选择。无论是对于车身控制模块还是高级驾驶辅助系统,HCM1A1307V2都展现了极高的性价比和市场竞争力。我们强烈推荐该产品给所有寻求高性能电感器的用户。

HCM1A1307V2-120-R参数

参数
容差 ±20%
直流电阻(DCR) 18.9mΩ
额定电流 8A
Q值 -
测试频率 100KHz
电感值 12μH
饱和电流(LSAT) 12.5A
自谐振频率(SRF) 6MHz
长*宽*高 13.45mm*12.6mm*6.5mm
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

HCM1A1307V2-120-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

HCM1A1307V2-120-R数据手册

厂牌 PDF简要描述 下载
EATON 贴片电感 EATON HCM1A1307V2-120-R HCM1A1307V2-120-R数据手册

HCM1A1307V2-120-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
250+ $ 0.7632 ¥ 6.4872
库存: 12480
起订量: 250 增量: 250
交货地:
最小起订量为:250
合计: ¥ 1621.8
直接购买
加入购物车
