首页  >  产品百科  >  CTX100-5-52M-R

CTX100-5-52M-R

产品分类: 贴片电感
厂牌: EATON
产品描述: 100KHz 7.5A 8.2A 100μH 26.7mΩ ±20% 通孔安装 35.4mm*21.7mm*40.2mm
供应商型号: N-CTX100-5-52M-R
供应商: WALDOM
标准整包数: 1

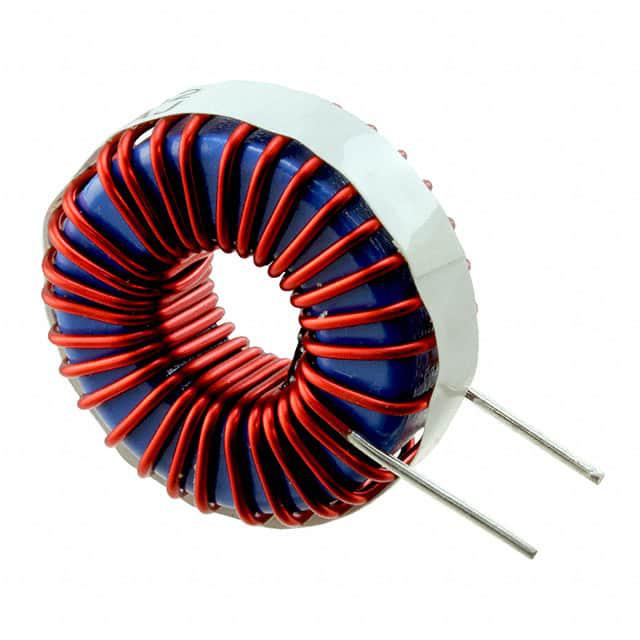

EATON 贴片电感 CTX100-5-52M-R

CTX100-5-52M-R概述

    Eaton LCPI Toroid Power Inductors

    1. 产品简介


    Eaton LCPI 系列是专为电源设计的环形功率电感器,广泛应用于滤波器、升压降压转换器及扼流圈等领域。这些电感器采用低损耗铁粉芯材料,确保了稳定的电气操作特性,从而显著提升效率并降低铜损。该系列产品具有多样化的配置选择,既支持垂直安装也支持水平安装,同时提供带引线和焊盘式组装选项,适应多种电路设计需求。

    2. 技术参数


    以下是 LCPI 系列电感器的技术规格和关键参数:
    | 参数名称 | 规格范围 |

    | 感值(µH) | 10 µH 至 1000 µH |
    | 电流值(A) | 1.5 A 至 29.5 A |
    | 最大温升 | -40 °C 至 +105 °C |
    | 额定温升(与周围温度之和) | 最高可达 105 °C |
    | 工作电压(最大) | 超过 1000 V µs |
    | 能量存储容量(µJ) | 最大值达 645 µJ |
    | 最大直流电阻(Ω) | 0.0183 至 0.6380 |
    典型应用场景:
    - 用于开关电源中的滤波器;
    - 支持升压(boost)和降压(buck)拓扑结构;
    - 高频线路中的电磁干扰(EMI)抑制。

    3. 产品特点和优势


    Eaton LCPI 系列环形功率电感器的核心优势在于其高效的电能转换能力和可靠性:
    - 低损耗设计:铁粉芯材料的卓越电气性能有效减少了功耗。
    - 多功能适配:提供了多种安装方式及导线布局,方便集成到不同类型的 PCB 中。
    - 高安全性:符合 UL 94V-0 阻燃标准,保证了在高温环境下运行的安全性。
    - 宽泛的工作环境:支持极端温度条件下的稳定运行,适合恶劣工业环境。

    4. 应用案例和使用建议


    该系列电感器适用于高频电源管理模块中,具体如下:
    - 开关电源设计:配合高效拓扑结构(如 LLC 或半桥)可实现更佳的输出稳定性。
    - 新能源领域:电动车逆变器及储能系统中对滤波要求较高的场合。
    - 通信设备:作为电磁屏蔽元件以减少 EMI 干扰。
    使用建议:
    - 根据具体应用需求,优先选择额定电流满足实际负载要求的型号。
    - 在高温环境下运行时,注意散热措施,避免因热失控导致性能下降。
    - 若需更高精度或特殊定制需求,可联系厂家进行进一步咨询。

    5. 兼容性和支持


    Eaton LCPI 系列产品支持广泛的应用接口和安装标准,且通过与主流焊接工艺兼容简化生产流程。客户可以享受以下支持服务:
    - 完整的技术文档与安装指南;
    - 专业工程师团队提供技术支持;
    - 长期供货保障及售后服务承诺。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 温度升高超出预期 | 使用大尺寸电感器或优化电路散热设计 |
    | 输出纹波较大 | 检查滤波参数是否设置得当,并调整电感值 |
    | 表面损坏 | 更换包装防护措施以减少运输过程中的损害 |

    7. 总结和推荐


    总体来看,Eaton LCPI 系列环形功率电感器凭借其低损耗、高性能以及多场景适配能力,在现代电子设计中占据重要地位。尤其在电源管理和 EMI 控制领域,它表现出色且性价比突出。因此,强烈推荐给需要高性能电感元件的设计者和技术工程师。对于追求高效能和可靠性的项目而言,这一系列无疑是理想选择。
    最终评价:高度推荐!

CTX100-5-52M-R参数

参数
额定电流 8.2A
Q值 -
测试频率 100KHz
电感值 100μH
饱和电流(LSAT) 7.5A
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 26.7mΩ
长*宽*高 35.4mm*21.7mm*40.2mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

CTX100-5-52M-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

CTX100-5-52M-R数据手册

厂牌 PDF简要描述 下载
EATON 贴片电感 EATON CTX100-5-52M-R CTX100-5-52M-R数据手册

CTX100-5-52M-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
12+ $ 11.978 ¥ 101.813
23+ $ 9.7953 ¥ 83.2601
45+ $ 8.1396 ¥ 69.1866
15000+ $ 5.4468 ¥ 46.2978
库存: 450
起订量: 12 增量: 1
交货地:
最小起订量为:12
合计: ¥ 1221.75
