FP0404R1-R022-R

产品分类: 贴片电感
厂牌: EATON
产品描述: 100KHz 40A 40A 22nH 320μΩ ±15% 1515 标准安装,贴片安装 4mm*4mm*4mm
供应商型号: FP0404R1-R022-R
供应商: Master
标准整包数: 20

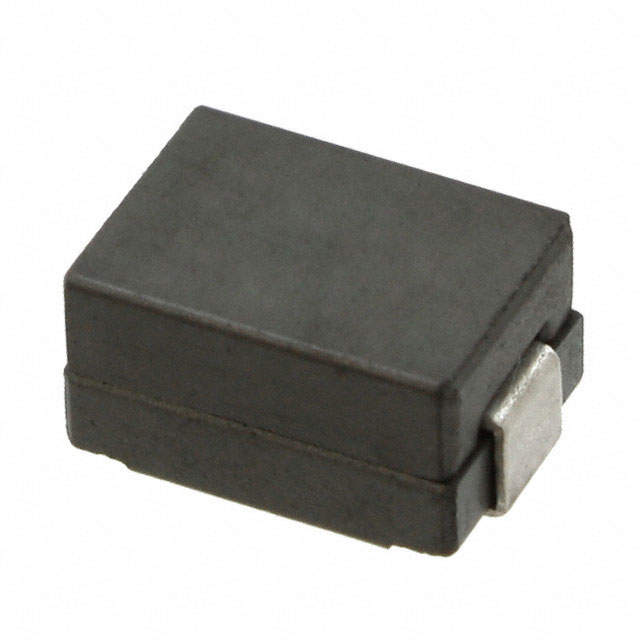

EATON 贴片电感 FP0404R1-R022-R

FP0404R1-R022-R概述


    产品简介


    FP0404高频率、大电流功率电感
    FP0404系列高频率、大电流功率电感专为高效能应用设计,适用于需要高电流传输和低损耗的场合。这些电感器采用先进的铁氧体核心材料,具有宽广的工作频率范围(高达2 MHz),并且能够在广泛的温度范围内保持稳定性能。FP0404电感器广泛应用于多相和Vcore调节器、电压调节模块(VRMs)、服务器和台式机VRMs及EVRDs、笔记本电脑和便携式电源调节器、数据中心网络及存储系统、图形卡和电池供电系统等。

    技术参数


    - 工作频率范围:最高可达2 MHz
    - 电感值范围:22 nH至170 nH
    - 额定电流范围:高达40 A
    - 封装尺寸:4.0 mm x 4.0 mm
    - 最大高度:3.0 mm 和 4.0 mm
    - 耐温范围:存储温度范围-40 °C 至 +125 °C;工作温度范围-40 °C 至 +125 °C
    - 湿度敏感等级(MSL):1级
    - 无铅、无卤素:符合RoHS标准

    产品特点和优势


    FP0404系列电感器具有显著的优势,如高电流承载能力、低核心损耗和广泛的频率适用性。它们的设计旨在降低功耗并提高效率,非常适合于需要长时间运行且可靠性至关重要的应用。其独特的结构能够承受高电流,并在各种工作环境下提供稳定的性能,确保了其在多种应用中的优越表现。

    应用案例和使用建议


    FP0404电感器因其卓越的性能而被广泛应用于多相和Vcore调节器、VRMs和EVRDs、笔记本和台式机电源系统等。在实际应用中,设计者应当考虑散热因素,因为大电流会带来热量积累。通过优化电路布局,如采用适当的PCB走线和铜厚,并确保良好的空气流通,可以有效提升电感器的工作温度范围,从而延长其使用寿命。建议使用过程中,注意电流上升对温度的影响,必要时进行降额处理以防止过热。

    兼容性和支持


    FP0404电感器具有广泛的兼容性,适用于大多数标准PCB组装流程。厂商提供了详细的焊接规范,包括温度曲线图和相关测试参数,确保安装过程的一致性和可靠性。此外,厂商还提供了技术支持服务,帮助客户解决可能出现的各种问题,确保产品在使用过程中获得最佳性能。

    常见问题与解决方案


    1. 问:电感器如何影响散热?
    - 答:高电流运行会导致发热,因此建议在设计电路时充分考虑散热措施,如增加PCB铜箔厚度、合理布局以及增加冷却风扇等。

    2. 问:如何选择合适的电感值?
    - 答:选择电感值时应考虑应用需求,例如开关频率和期望的滤波效果。电感值的选择会影响系统的稳定性和效率。

    总结和推荐


    综上所述,FP0404高频率、大电流功率电感是一款性能卓越的产品,特别适合应用于需要高效能和稳定性的场合。其优秀的电流承载能力和低损耗特性使其在众多应用中脱颖而出,特别是在高要求的工业和计算环境中。对于需要可靠性和高性能的项目,强烈推荐使用FP0404系列电感器。

FP0404R1-R022-R参数

参数
测试频率 100KHz
电感值 22nH
饱和电流(LSAT) 40A
自谐振频率(SRF) -
容差 ±15%
直流电阻(DCR) 320μΩ
额定电流 40A
Q值 -
长*宽*高 4mm*4mm*4mm
通用封装 1515
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

FP0404R1-R022-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

FP0404R1-R022-R数据手册

厂牌 PDF简要描述 下载
EATON 贴片电感 EATON FP0404R1-R022-R FP0404R1-R022-R数据手册

FP0404R1-R022-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
20+ $ 1.265 ¥ 10.7146
25+ $ 1.2075 ¥ 10.2275
100+ $ 1.0791 ¥ 8.9723
500+ $ 1.0246 ¥ 8.2803
1000+ $ 0.954 ¥ 7.9279
1800+ $ 0.8968 ¥ 7.3435
10800+ $ 0.6647 ¥ 5.4428
16200+ $ 0.6647 ¥ 5.4428
库存: 986
起订量: 20 增量: 0
交货地:
最小起订量为:20
合计: ¥ 214.29
直接购买
加入购物车
