首页  >  产品百科  >  FP3-150-R

FP3-150-R

产品分类: 贴片电感
厂牌: EATON
产品描述: 100KHz 2.5A 2.22A 15μH 127mΩ ±15% 0703 标准安装,贴片安装 7.25mm*6.7mm*3mm
供应商型号: 7700451
供应商: 海外现货
标准整包数: 5

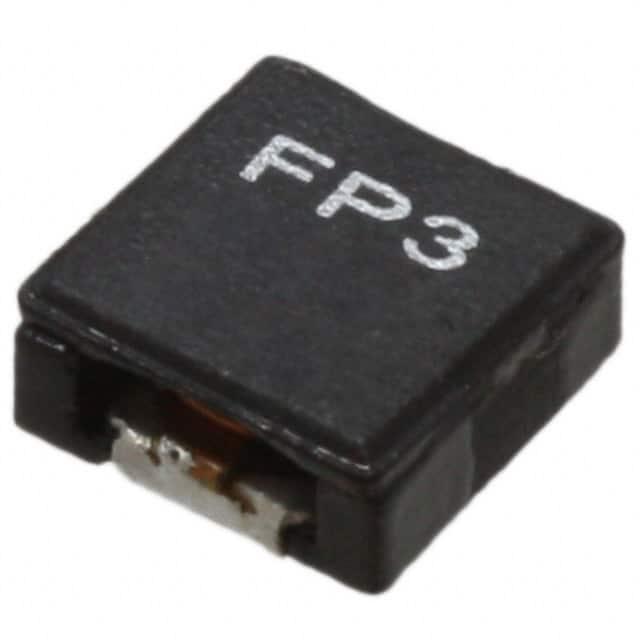

EATON 贴片电感 FP3-150-R

FP3-150-R概述

    高效低轮廓大电流电感器产品技术手册

    1. 产品简介


    低轮廓高电流电感器是专为电压调节模块(VRMs)、多相调节器、桌面及服务器VRMs和EVRDs、笔记本电脑和笔记本电脑调节器、电池供电系统、显卡、以及点负载模块设计的。其基本特征是利用高温铁粉合金材料和非有机粘合剂制成,以消除热老化问题。它采用3.0毫米高度的7.25 x 6.7毫米表面贴装封装形式,并具备磁屏蔽和低电磁干扰(EMI)的优势。

    2. 技术参数


    | 参数 | 值 |

    | 电感范围 | 0.1μH 至 15μH |
    | 设计材料 | 高温铁粉合金 |
    | 包装尺寸 | 7.25 x 6.7 mm |
    | 高度 | 3.0 mm |
    | 最大直流电流额定值 | 34.7 Adc |
    | 工作频率范围 | 0 至 2 MHz |
    | 存储温度范围 | -40°C 至 +155°C |
    | 工作温度范围 | -40°C 至 +155°C |

    3. 产品特点和优势


    FP3系列低轮廓高电流电感器具备以下特点和优势:
    - 高电流承载能力:能够承受高达34.7 Adc的直流电流,适用于各种需要大电流的应用场景。
    - 磁屏蔽设计:降低了电磁干扰(EMI),确保系统的稳定运行。
    - 耐高温材料:采用高温铁粉合金,能够在极端环境下保持性能稳定。
    - 紧凑的尺寸:小巧的7.25 x 6.7 mm尺寸使其易于安装在各种电路板上。

    4. 应用案例和使用建议


    应用案例:这类电感器常用于电压调节模块(VRMs)、多相调节器、桌面及服务器VRMs和EVRDs、笔记本电脑和笔记本电脑调节器、电池供电系统、显卡、以及点负载模块。
    使用建议:为了确保最佳性能,建议在电路设计时注意PCB布局、迹线厚度和宽度,同时避免靠近其他发热组件,以减少温度上升。建议在最坏的工作条件下进行测试,确保元件温度不超过155°C。

    5. 兼容性和支持


    - 兼容性:该电感器与市场上大多数主流的电子元器件和设备具有良好的兼容性。
    - 支持和维护:厂商提供全面的技术支持和维护服务,确保用户能够获得及时有效的帮助。

    6. 常见问题与解决方案


    1. 问题:如何选择合适的电感值?
    解答:根据具体应用场景的电流需求选择适当的电感值,例如对于低电流应用,可以选择较低电感值;对于高电流应用,则应选择较高电感值。
    2. 问题:在哪些情况下需要进行电流降额处理?
    解答:在交流电流或高频应用时,由于存在额外损耗,需进行电流降额处理。确保电路设计合理并符合应用条件。
    3. 问题:电感器的温升如何计算?
    解答:通过电感器的内部温度曲线和外部环境因素(如PCB布局、温度等)来计算。温升不应超过155°C。

    7. 总结和推荐


    总结:FP3系列低轮廓高电流电感器在性能、可靠性和适用性方面表现出色,适用于多种高端应用场合。
    推荐:基于上述分析,强烈推荐使用FP3系列低轮廓高电流电感器,特别是在需要高性能和高可靠性的应用中。

FP3-150-R参数

参数
直流电阻(DCR) 127mΩ
额定电流 2.22A
Q值 -
测试频率 100KHz
电感值 15μH
饱和电流(LSAT) 2.5A
自谐振频率(SRF) -
容差 ±15%
长*宽*高 7.25mm*6.7mm*3mm
通用封装 0703
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

FP3-150-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

FP3-150-R数据手册

厂牌 PDF简要描述 下载
EATON 贴片电感 EATON FP3-150-R FP3-150-R数据手册

FP3-150-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
