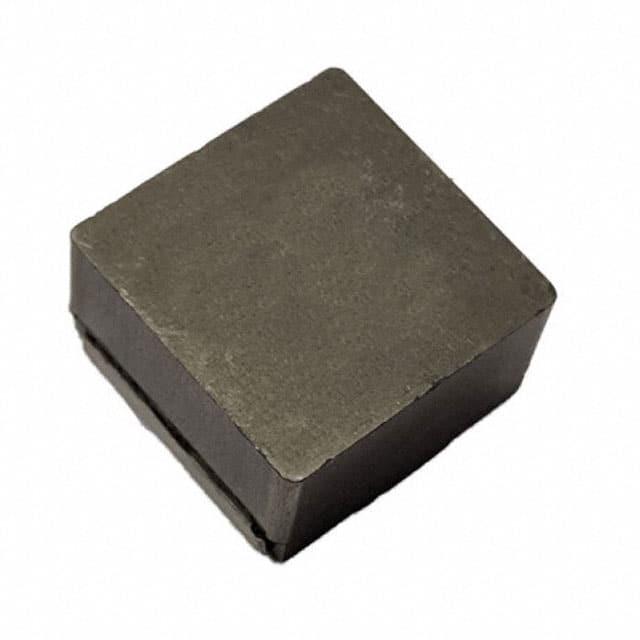

HCM1A2213V2-6R8-R

产品分类: 贴片电感
厂牌: EATON
产品描述: 100KHz 9MHz 36A 26.5A 6.8μH 3mΩ ±20% 标准安装,贴片安装 22.48mm*22mm*13mm
供应商型号: 504-HCM1A2213V26R8-R
供应商: Mouser
标准整包数: 1
EATON 贴片电感 HCM1A2213V2-6R8-R

HCM1A2213V2-6R8-R概述


    产品简介


    HCM1A2213V2 是一款专为汽车应用设计的高电流功率电感器,具有出色的电气特性和高可靠性。其基本功能是提供稳定的电流并过滤电磁干扰,适用于多种汽车系统和子系统。通过使用先进的合金粉末芯材料,这些电感器能够在恶劣的工作环境中保持高性能。主要应用领域包括车身电子控制、照明系统、加热通风和空调(HVAC)控制器,以及高级驾驶辅助系统(ADAS)等。

    技术参数


    - 认证:符合AEC-Q200标准
    - 额定电流范围:6.4 A至100 A
    - 电感值范围:0.47 μH至100 μH
    - 尺寸:长22.78 mm,宽22.30 mm,高13.0 mm
    - 工作温度范围:存储温度范围 -55 °C至+155 °C,操作温度范围 -55 °C至+155 °C
    - 封装形式:表面贴装型
    - MSL等级:1级(最低湿敏等级)
    - Solder reflow温度:符合J-STD-020标准
    - RoHS合规性:满足RoHS环保要求

    产品特点和优势


    1. 高电流承载能力:在各种汽车环境下能稳定运行,适合需要大电流的应用场合。
    2. 磁屏蔽,低EMI:有效减少电磁干扰,确保系统的可靠性和稳定性。
    3. 宽广的频率响应:适用于高达1 MHz的DC-DC转换器应用和高达自共振频率(SRF)的滤波应用。
    4. 温度适应性强:可在极端温度条件下工作,保证长期可靠性。

    应用案例和使用建议


    HCM1A2213V2广泛应用于汽车的多种控制系统中,如车身电子、中央车身控制模块、LED照明、空调控制、门窗控制和座椅调节等。实际应用中,需要考虑电路板布局、走线宽度和气流等因素以优化热管理。对于大电流应用,应根据具体情况进行电流降额处理,以防止组件过热。

    兼容性和支持


    HCM1A2213V2与大多数常用的汽车电子设备兼容,并且可通过制造商提供的技术支持进行安装和维护。此外,该产品提供详细的焊接规范,便于组装过程中的工艺控制。

    常见问题与解决方案


    1. 问题:组件过热
    - 解决方案:优化电路板布局,增加散热路径;必要时进行电流降额。
    2. 问题:电磁干扰问题
    - 解决方案:检查并调整屏蔽措施,优化电感器的位置,以降低EMI。
    3. 问题:装配不当导致的损坏
    - 解决方案:严格遵循焊接和装配指南,确保所有参数都在规定的范围内。

    总结和推荐


    总体来看,HCM1A2213V2凭借其出色的电气性能、强大的温度适应性和高可靠性,在汽车应用中表现出色。推荐此产品用于需要高电流和稳定性能的应用场合。由于其良好的兼容性和制造商的支持服务,HCM1A2213V2无疑是一个值得选择的优质电感器解决方案。

HCM1A2213V2-6R8-R参数

参数
测试频率 100KHz
电感值 6.8μH
饱和电流(LSAT) 36A
自谐振频率(SRF) 9MHz
容差 ±20%
直流电阻(DCR) 3mΩ
额定电流 26.5A
Q值 -
长*宽*高 22.48mm*22mm*13mm
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

HCM1A2213V2-6R8-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。
