UP2C-150-R

产品分类: 贴片电感
厂牌: EATON
产品描述: 100KHz 3.17A 3.17A 15μH 36.9mΩ ±20% 标准安装,贴片安装 12.9mm*9.4mm*5.2mm
供应商型号: UP2C-150-R
供应商: 国内现货
标准整包数: 900

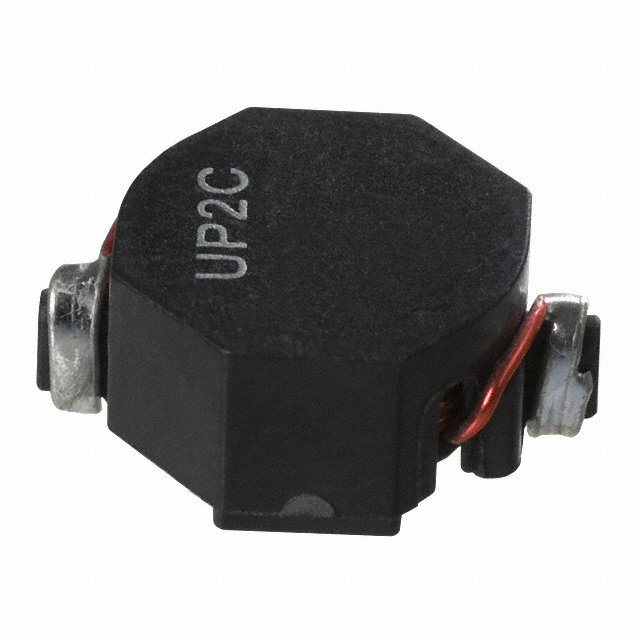

EATON 贴片电感 UP2C-150-R

UP2C-150-R概述


    产品简介


    UNI-PAC™ 鼓芯功率电感器(UP2C系列) 是一种表面贴装型电感器,设计小巧坚固,适用于广泛的工业和消费类电子产品。它通过采用坚固的外壳来避免磁芯破裂,从而确保了产品的耐用性。这类电感器广泛应用于桌面计算机、工作站、服务器、DVD播放器、便携式电源设备、基站、工业电源供应以及测试设备仪器等场景。

    技术参数


    - 产品型号:UP2C系列
    - 电感范围:0.470 μH 至 1000 μH
    - 峰值电流:最高可达18.6 A
    - 符合标准:UL94V-0阻燃标准
    - 电感核心材料:铁氧体材料
    - 存储温度范围:-40 °C 至 +125 °C
    - 工作温度范围:-40 °C 至 +125 °C(环境温度加上自热温度)
    - 回流焊接温度:符合J-STD-020(最新修订版)标准

    产品特点和优势


    UNI-PAC™ 鼓芯功率电感器(UP2C系列)具备以下几个显著特点和优势:
    - 小型化设计:由于采用了表面贴装设计,该系列产品能够大幅减小PCB占用空间,适合高密度集成的设计要求。
    - 高强度外壳:确保电感器即使在极端环境下也能稳定工作,减少了因机械损坏导致故障的风险。
    - 多种电感值选择:覆盖从0.470 μH 到 1000 μH 的宽泛电感范围,满足不同应用场景的需求。
    - 高性能:可承受高达18.6 A 的峰值电流,有效提升系统的可靠性和稳定性。
    - 耐温性佳:能够在广泛的温度范围内(-40 °C 至 +125 °C)正常运行,适应各种恶劣的工作环境。

    应用案例和使用建议


    这些电感器在多个领域得到广泛应用,例如:
    - 桌面计算机 和 工作站/服务器:在这些应用场景中,它们通常用于电源管理部分,帮助改善电源转换效率。
    - DVD播放器 和 便携式电源设备:在这些轻便设备中,体积小、重量轻的特点使其成为理想选择。
    - 基站 和 工业电源供应:这些设备需要较高的稳定性和可靠性,而这些电感器的坚固设计和高电流承载能力正好满足需求。
    - 测试设备仪器:适用于测量和测试系统,可以提供稳定的电流和电压控制。
    对于这些应用场景,我们建议:
    - 正确的温度管理:特别是在高负载或高温环境下使用时,应保证良好的散热以避免过热。
    - 选择合适的电感值:根据具体的应用场景和电流需求来选择最适宜的电感值,以达到最佳效果。

    兼容性和支持


    - 与其他元器件的兼容性:UP2C系列电感器具有良好的通用性,能够与大多数标准PCB板兼容。同时,其标准尺寸和接口也便于在现有系统中集成。
    - 技术支持和服务:Eaton公司为该系列产品提供了详尽的技术文档和支持服务,包括安装指南、操作手册和技术咨询服务。用户可以在其官方网站上找到所有必要的资源。

    常见问题与解决方案


    - 问题:如何处理电感器在焊接过程中出现的短路?
    - 解决方案:检查焊接工艺是否符合J-STD-020标准,确保回流焊炉温度曲线正确设置。如需进一步帮助,联系Eaton技术支持团队。
    - 问题:设备在高负载情况下无法正常工作,怀疑是电感器故障。
    - 解决方案:首先检查设备电路连接是否正确无误,确认是否有其他部件损坏。若仍存在问题,请参照制造商提供的故障排查指南或直接联系技术支持进行远程诊断。

    总结和推荐


    综上所述,UNI-PAC™ 鼓芯功率电感器(UP2C系列)以其紧凑设计、卓越性能及广泛适用性,在众多应用场景中展现出色的表现。考虑到其出色的电气特性和高可靠性,我们强烈推荐在需要高性能电感器的应用中使用这款产品。此外,Eaton公司提供的全面技术支持也为最终用户带来了极大的便利。

UP2C-150-R参数

参数
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 36.9mΩ
额定电流 3.17A
Q值 -
测试频率 100KHz
电感值 15μH
饱和电流(LSAT) 3.17A
长*宽*高 12.9mm*9.4mm*5.2mm
安装方式 标准安装,贴片安装
包装方式 卷带包装

UP2C-150-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

UP2C-150-R数据手册

厂牌 PDF简要描述 下载
EATON 贴片电感 EATON UP2C-150-R UP2C-150-R数据手册

UP2C-150-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
