HCMA0503-100-R

产品分类: 贴片电感
厂牌: EATON
产品描述: 100KHz 2.3A 2.8A 10μH 132mΩ ±20% 标准安装,贴片安装 5.15mm*5.1mm*3mm
供应商型号: 2762617
供应商: 海外现货
标准整包数: 1

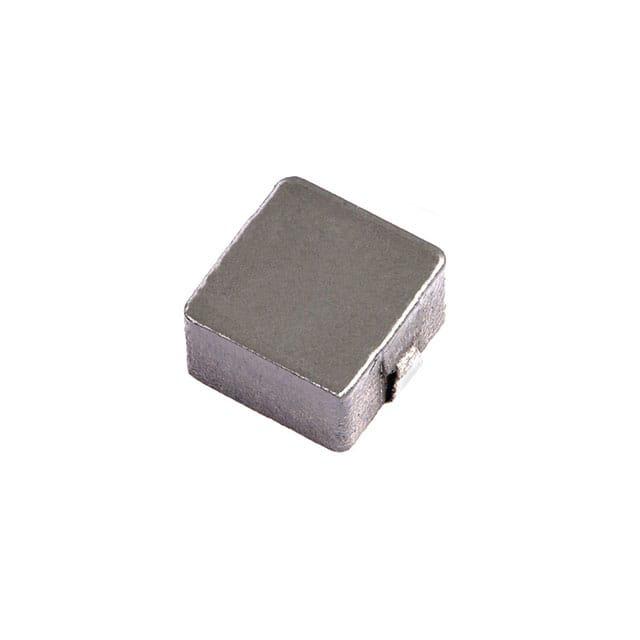

EATON 贴片电感 HCMA0503-100-R

HCMA0503-100-R概述

    HCMA0503 汽车级大电流功率电感

    1. 产品简介


    HCMA0503 是一款适用于汽车应用的高电流功率电感器,符合 AEC-Q200 Grade 3 标准。该产品设计用于在苛刻的汽车环境中提供稳定的电源供应,具有高电流承载能力、低磁芯损耗和屏蔽特性,以减少电磁干扰(EMI)。

    2. 技术参数


    - 额定电流:22.2A(最小值),270A(最大值)
    - 饱和电流:8.5A(最小值),99A(最大值)
    - 直流电阻:2.1mΩ(典型值),2.31mΩ(最大值)
    - 自谐振频率:1 MHz
    - 电感范围:0.2 μH 到 22 μH
    - 尺寸:5.5 mm x 5.3 mm 封装,高度 3.0 mm
    - 封装材料:铁粉芯材料
    - 电气特性:支持 RoHS、无卤素、无铅

    3. 产品特点和优势


    HCMA0503 的主要特点包括:
    - 高电流承载能力,确保稳定供电。
    - 低磁芯损耗,提升能效。
    - 磁屏蔽,降低电磁干扰。
    - 宽温度范围,适应恶劣环境。
    - 符合多项环保标准,如 RoHS 和无卤素。
    这些特性使其成为汽车电子系统中不可或缺的组件,尤其是在关键安全和控制模块中。

    4. 应用案例和使用建议


    HCMA0503 主要应用于以下几个方面:
    - 车身电子系统
    - 中央车身控制模块
    - 车辆访问控制系统
    - 前灯、尾灯和车内照明
    - HVAC 控制系统
    - 车门、窗和座椅控制
    - 先进驾驶辅助系统(ADAS)
    使用建议:
    - 在 PCB 设计时避免将导线或过孔置于电感器下方。
    - 注意散热设计,避免温度超过 125°C。
    - 确保焊接工艺符合 J-STD-020D 标准。

    5. 兼容性和支持


    HCMA0503 具有良好的兼容性,可与各类汽车电子系统无缝对接。Eaton 提供全面的技术支持,包括产品认证、环境测试和应用指导。

    6. 常见问题与解决方案


    1. 问:如何判断电感器是否过热?
    - 答:通过测量其表面温度,确保不超过 125°C。
    2. 问:如何选择合适的电感器型号?
    - 答:根据所需电感值、电流范围和具体应用要求选择合适型号。
    3. 问:焊接时应注意哪些事项?
    - 答:遵循 J-STD-020D 标准进行焊接,注意预热时间和峰值温度。

    7. 总结和推荐


    HCMA0503 是一款高性能的汽车级大电流功率电感器,适用于各种严苛的汽车电子环境。其高电流承载能力、低磁芯损耗和良好的环境适应性使其在多种应用场景中表现出色。我们强烈推荐使用此产品,尤其是在需要高性能和高可靠性的汽车电子系统中。
    如果您对 HCMA0503 或其他相关产品有任何疑问,欢迎随时联系我们的技术支持团队。

HCMA0503-100-R参数

参数
测试频率 100KHz
电感值 10μH
饱和电流(LSAT) 2.3A
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 132mΩ
额定电流 2.8A
Q值 -
长*宽*高 5.15mm*5.1mm*3mm
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

HCMA0503-100-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

HCMA0503-100-R数据手册

厂牌 PDF简要描述 下载
EATON 贴片电感 EATON HCMA0503-100-R HCMA0503-100-R数据手册

HCMA0503-100-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
