HC2LP-6R0-R

产品分类: 贴片电感
厂牌: EATON
产品描述: 300KHz 16.5A 17A 6μH 4.6mΩ ±20% 标准安装,贴片安装 19.2mm*19.2mm*11.18mm
供应商型号: N-HC2LP-6R0-R
供应商: 云汉优选
标准整包数: 130

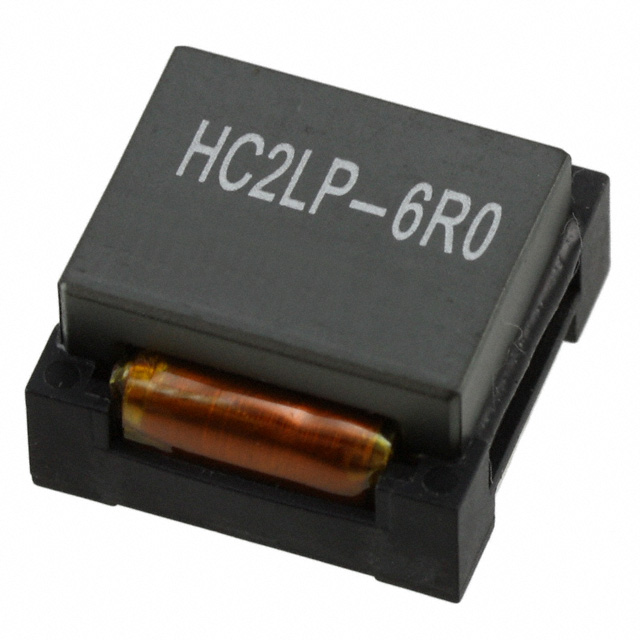

EATON 贴片电感 HC2LP-6R0-R

HC2LP-6R0-R概述

    高效低频电子元件:HC2LP低轮廓高电流电感器

    产品简介


    HC2LP系列电感器是由Eaton公司生产的一款低轮廓、高电流功率电感器。该系列产品专为高密度、高电流/低电压的应用场景设计,具备紧凑的体积和可靠的性能。电感器采用箔技术,相较于传统磁线,在高频电路设计中具有更高的可靠性。频率范围可达1MHz,适用于分布式电源系统DC-DC转换器、通用低压电源、计算机系统、服务器、点负载(POL)转换器、工业设备及网络/电信电源供应等多个领域。

    技术参数


    - 产品型号:HC2LP-R47-R、HC2LP-R68-R、HC2LP-1R0-R、HC2LP-2R2-R、HC2LP-4R7-R、HC2LP-6R0-R
    - 电感值(μH):0.52 - 6.00
    - 最大饱和电流(A):24.3 - 63.75
    - 直流电阻(Ω):最大0.0046 @ 20°C
    - 伏微秒(V-μs):6.87 - 20.62
    - 工作温度范围:-40°C至+125°C
    - 存储温度范围:-40°C至+125°C
    - 引脚间距:2.8 mm (标准)
    - 包装形式:带式封装,每卷130个元件

    产品特点和优势


    HC2LP系列电感器具有以下几个显著特点:
    - 紧凑的体积:适合高密度布局。
    - 高可靠性:采用箔技术,在高频应用中表现更优。
    - 广泛的工作温度范围:适应极端环境条件。
    - 出色的饱和电流能力:能够在较高电流下稳定工作,适用于需要大电流的应用场景。
    - 优异的直流电阻:低直流电阻有助于降低损耗,提高效率。

    应用案例和使用建议


    - 分布式电源系统DC-DC转换器:该电感器可以在高效率的DC-DC转换器中发挥重要作用,适用于服务器和计算机系统的电源管理。
    - 工业设备:如需在工业环境中使用高电流电感器,HC2LP可以提供可靠且高效的表现。
    - 通用低压电源:在通用低压电源应用中,HC2LP可确保稳定的电源输出,同时提高整体能效。
    使用建议:
    - 在设计PCB时,应充分考虑热管理,避免电感器过热。适当的PCB布局和良好的散热路径是必不可少的。
    - 对于高电流应用场景,注意温度上升对饱和电流的影响,适当进行电流降额以确保电感器安全运行。

    兼容性和支持


    - 兼容性:HC2LP系列电感器符合J-STD-020D焊接规范,适合多种焊接工艺。此外,这些电感器具有广泛的适用范围,能够与其他常见的电子元件和设备兼容。
    - 技术支持:Eaton公司提供了详尽的技术支持,包括设计指导、故障排除服务以及更新的技术文档。客户可以通过官方网站获取最新的产品信息和支持资源。

    常见问题与解决方案


    - Q: 电感器在高温环境下能否正常工作?
    - A: HC2LP电感器的工作温度范围为-40°C至+125°C,因此在高温环境下仍能正常工作。不过需要注意的是,在极高温度下需要适当降低电流负荷以防止过热。
    - Q: 如何判断电感器是否达到饱和状态?
    - A: 可以通过测量电流值来判断。当电流超过制造商规定的饱和电流值时,电感器会进入饱和状态。建议在设计阶段通过仿真工具进行预测,并留出安全余量。

    总结和推荐


    HC2LP低轮廓高电流电感器是一款高性能、高可靠性的电感器产品,特别适合用于高密度、高电流/低电压的应用场合。凭借其紧凑的体积、高可靠性和广泛的适用范围,该系列产品在市场上具有很强的竞争力。如果您正在寻找一种能够在恶劣环境中稳定工作的高电流电感器,HC2LP将是您的理想选择。强烈推荐在您的项目中采用此款产品,相信它将为您的设计带来显著的优势。

HC2LP-6R0-R参数

参数
直流电阻(DCR) 4.6mΩ
额定电流 17A
Q值 -
测试频率 300KHz
电感值 6μH
饱和电流(LSAT) 16.5A
自谐振频率(SRF) -
容差 ±20%
长*宽*高 19.2mm*19.2mm*11.18mm
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

HC2LP-6R0-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

HC2LP-6R0-R数据手册

厂牌 PDF简要描述 下载
EATON 贴片电感 EATON HC2LP-6R0-R HC2LP-6R0-R数据手册

HC2LP-6R0-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
130+ $ 4.7277 ¥ 40.1855
15080+ $ 3.2028 ¥ 27.2238
库存: 163
起订量: 130 增量: 130
交货地:
最小起订量为:130
合计: ¥ 5224.11
