FP0404R1-R065-R

产品分类: 贴片电感
厂牌: EATON
产品描述: 100KHz 24A 40A 65nH 320μΩ ±15% 1515 标准安装,贴片安装 4mm*4mm*4mm
供应商型号: N-FP0404R1-R065-R
供应商: 云汉优选
标准整包数: 1

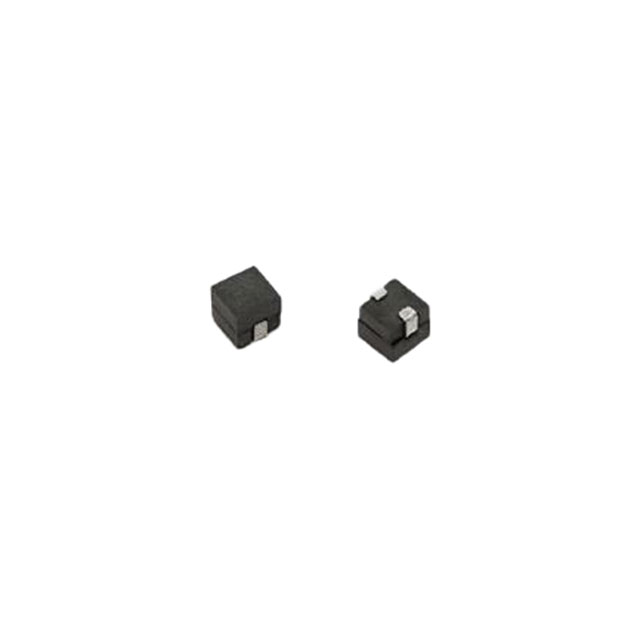

EATON 贴片电感 FP0404R1-R065-R

FP0404R1-R065-R概述


    产品简介


    FP0404高频率大电流功率电感器是一种专为高频高电流应用设计的功率电感器。它广泛应用于多种电子设备中,如多相Vcore调节器、电压调节模块(VRM)、服务器和桌面电脑的VRM和EVRD、笔记本电脑和便携式设备的调节器、数据网络和存储系统、显卡及电池供电系统、点对点模块等。这些应用要求电感器具有高电流承载能力、低损耗、能够在较宽的工作温度范围内稳定工作。

    技术参数


    以下是FP0404的主要技术参数和性能指标:
    | 参数名称 | 规格 |

    | 有效版本日期 | 2019年6月 |
    | 额定电感范围 | 22 nH到170 nH |
    | 最大直流电流 | 40 A |
    | 适用温度范围 | 存储:-40 °C 到 +125 °C |
    工作:-40 °C 到 +125 °C |
    | 尺寸 | 4.0 mm x 4.0 mm,高度:3.0 mm 或 4.0 mm |
    | 端子形式 | 表面贴装 |
    | 湿度敏感等级 | MSL 1(无湿度限制) |

    产品特点和优势


    FP0404具备以下特点和优势:
    - 高电流承载能力:最大能承受40 A的直流电流。
    - 低核心损耗:电感器在高频环境下表现出较低的损耗,有利于提高系统的能效。
    - 广泛的应用场景:从消费电子产品到工业级应用,适用范围广。
    - 宽温工作范围:-40 °C 到 +125 °C 的工作温度区间,确保电感器在各种环境下的稳定性。
    - 表面贴装形式:便于自动化生产装配,提高效率。

    应用案例和使用建议


    FP0404被广泛应用于各类电力转换和过滤电路中,比如电源管理单元中的多相调节器、VRM和点对点模块。这些应用场景需要电感器在高频和高电流环境下保持稳定的性能。
    使用建议:
    1. 在选择合适的电感器时,应考虑实际应用中的电流和频率需求。
    2. 设计PCB时,应避免在电感器下方布置线路和过孔,以减少热源干扰。
    3. 需要注意的是,当电流超过一定阈值时,温度会迅速上升,因此在设计时要考虑适当的散热措施。

    兼容性和支持


    FP0404电感器采用了标准的表面贴装技术(SMT),可与其他同类设备轻松集成。制造商提供了详细的焊接指南,包括预热、峰值温度、冷却等参数,以确保电感器的可靠焊接。此外,还提供了配套的PCB布局和示意图,方便设计者参考。

    常见问题与解决方案


    常见问题:
    1. 温度过高
    2. 电流波动不稳定
    解决方案:
    1. 确保电路设计合理,避免电流过大导致过热。
    2. 检查电源输入是否稳定,调整外部滤波电容值。

    总结和推荐


    综上所述,FP0404高频率大电流功率电感器凭借其高电流承载能力、低损耗、宽温工作范围以及良好的兼容性,在多种应用场合中表现出色。特别是在多相电源管理系统和高频功率转换应用中,它的表现尤为突出。如果您正在寻找一款可靠且高效的电感器来满足上述需求,FP0404无疑是一个理想的选择。
    推荐指数:★★★★★

FP0404R1-R065-R参数

参数
自谐振频率(SRF) -
容差 ±15%
直流电阻(DCR) 320μΩ
额定电流 40A
Q值 -
测试频率 100KHz
电感值 65nH
饱和电流(LSAT) 24A
长*宽*高 4mm*4mm*4mm
通用封装 1515
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

FP0404R1-R065-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

FP0404R1-R065-R数据手册

厂牌 PDF简要描述 下载
EATON 贴片电感 EATON FP0404R1-R065-R FP0404R1-R065-R数据手册

FP0404R1-R065-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
150+ $ 0.8268 ¥ 7.0278
350+ $ 0.7828 ¥ 6.6538
700+ $ 0.765 ¥ 6.5025
库存: 927
起订量: 150 增量: 1
交货地:
最小起订量为:150
合计: ¥ 1054.17
